ICOM IC-PCR1500
Receptor de Comunicações All Mode
Wide Range de 10kHz até 3.3GHz AM-USB-LSB-CW-FM e
W-FM

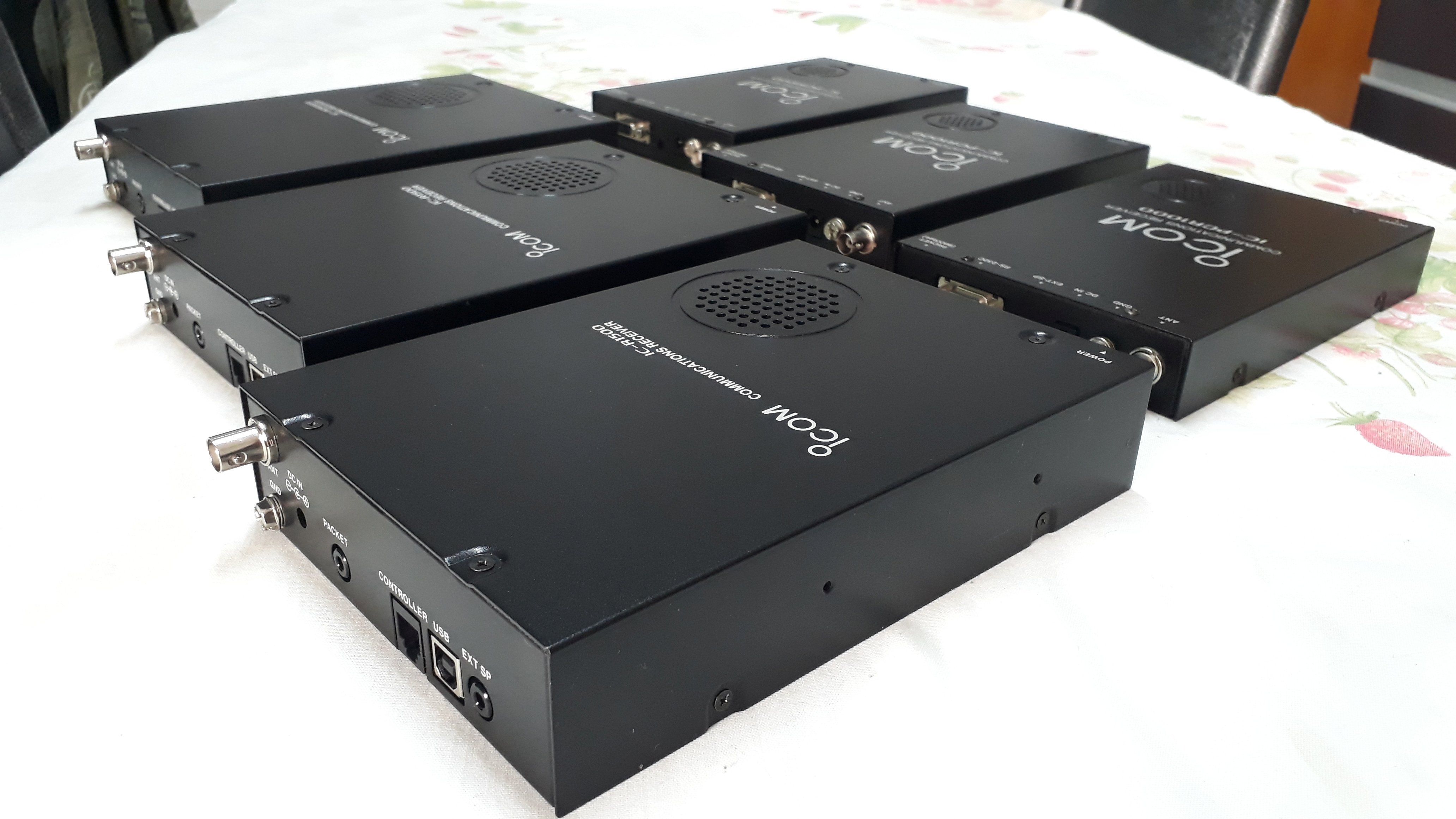

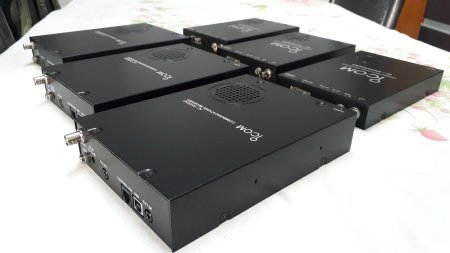

O Icom
IC-PCR1500 é
um receptor wideband ( de cobertura ampla ) controlado por
computador e que se conecta externamente ao seu PC por meio da porta
USB. Isso fornece
compatibilidade com muitos modelos de computador, mesmo laptops (
Notebooks ). Possui uma
cobertura incrível com recepção desde 100 kHz até 3.3 GHz (sem gaps ou
saltos, direto incluindo a banda de celular). O
vários modos de recepção e largura de banda incluem AM (50/15/6/3
kHz), FM-Wide (230 kHz), FM-Narrow (15/6 kHz), SSB (6/2,8 kHz) e CW
(6/2,8 kHz). Possui um
circuito de tripla conversão garantindo o bom desempenho em toda a gama
de frequências. Excelente sensibilidade em ondas curtas
(1,8-28 MHz) é de impressionates 0.28μV ( um dos receptores mais
sensíveis do mercado ).
 O
Icom PCR1500 permite escolher entre três telas de interface: Tela
de receptor de comunicações tipo rack, tela de Receptor de comunicações
como um rádio de mesa ou Tela simples.
O PCR-1500 inclui vários outros aperfeiçoamentos e
recursos: Capacidade infinita de Memórias ,
IF Shift, Filtro NB, AFC, VSC Varredura (SCAN) controlado por Voz,
decodificação CTCSS, 6 tipos de verificação e ajuda on-line. Analisador
de espectro poderoso permite que você visualize sinais de verificação
dentro de uma faixa de freqüência especificada. A
faixa de extensão pode ser selecionado como: ± 25 kHz, ± 50 kHz, ± 100
kHz ou ± 200 kHz. Um
alto-falante embutido é fornecido. Jacks
incluem: antena BNC, P2 estéreo para altofalante externo ou fone de
ouvido, Porta USB e P2 estéreo para receber sinais digitais e Packet
Radio em 9600BPS. O opcional
DSP UT-106 (Digital Signal Processing) Processador Digital de
Áudio é um módulo opcional de
extrema performance para remover ruídos e melhorar o áudio e a recepção.
O PCR1500 vem com um adaptador AC, mas também pode ser
alimentado a partir de 12 VDC a 1,8 Amps (com cabo de alimentação
opcional).
IC-PCR1500 Especificações
|
Geral |
- Cobertura de frequência
dos EUA (MHz):
- 0.010- 809.999999
MHz
- 851.000- 866.999999
MHz
- 896.000-1300.000000
MHz
- 1300.000-1810.999999
MHz
- 1852.000-1867.999999
MHz
- 1897.000-2305.899999
MHz
- 2357.000-2811.999999
MHz
- 2853.000-2868.999999
MHz
- 2898.000-3109.799999
MHz
- 3136.000-3154.799999
MHz
- 3181.000-3299.999999
MHz
- ** Especificações
garantidas de apenas 0,5 a 3000 MHz. Celular bloqueado
(versões americanas); Versões desbloqueadas disponíveis
apenas para usuários aprovados pela FCC.
- Modo: WFM, FM, AM, LSB,
USB, CW (LSB / USB / CW a 1300 MHz apenas)
- Número de canais de
memória: Até 2600 canais por arquivo (o número de arquivos
criados depende do usuário)
- Conector de Antena: BNC
(50 ohm)
- Utilizável Faixa de
temperatura: 0 ° C a + 60 ° C; 32 ° F a 140 ° F
- Estabilidade de
Freqüência: ± 3 ppm a 25 ° C
- Resolução de frequência:
1Hz (mínimo)
- Requisitos da fonte de
alimentação (terra negativa): 12 V DC = ± 15% para a unidade
receptora ou adaptador de CA fornecido
- Drenagem atual:
- Max. Áudio: 1,2 A
- Standby (squelched):
0.65 Amps
- Dimensões (projeções não
incluídas):
- 5,75 (w) x 1,7 (h) x
8,2 (d) polegadas [146 x 41 x 206 mm]
- Peso: 2,6 lbs. [1,2
kg]
|
|
Receptor |
- Sistema de Recepção:
Triple Superheterodyne
- Freqüências
intermediárias:
- 1º - 266,7 MHz
- 2ª - 10,7 MHz
- 3º - 450 kHz (exceto
WFM)
- Seletividade:
- WFM> 230 kHz / -6 dB
- WFM / AM> 50 kHz / -6
db (típico)
- FM / AM> 15 kHz / -6
dB
- SSB / CW / AM / FM> 6
kHz / -6 dB
- AM / SSB / CW> 2,8 kHz
/ -6 dB
- Receber Sensibilidade:
|
Freqüência (MHz) |
SSB / CW
(10 dB S / N) |
AM
(10 dB S / N) |
FM
(12 dB SINAD) |
WFM
(12 dB SINAD) |
| 0,495 - 1,799999 |
5,0 μV |
25 μV |
- |
- |
| 1.8 - 49.99999 |
0,5 μV |
2,5 μV |
0,63 μV ** |
- |
| 50 - 699.999 |
0,40 μV |
2,0 μV |
0,5 μV |
1,4 μV |
| 700 - 1300 |
0,5 μV |
2,5 μV |
0,63 μV |
1,8 μV |
| 1300 - 2299.999 |
- |
- |
5,6 μV |
18 μV |
| 2300 - 3000.000 |
- |
- |
18 μV |
56 μV |
** 28-49,999 MHz. SSB, CW BW =
2,8kHz, AM BW = 6.0kHz a 10dB S / N FM BW = 15kHz, WFM BW =
230kHz a 12dB SINAD
- Squelch Sensitivity:
|
Freqüência (MHz) |
SSB / CW |
SOU |
FM |
WFM |
| 0,5 - 1,799999 |
14 μV |
1,8 μV |
- |
- |
| 1.8 - 27.99999 |
7.1 μV |
0,89 μV |
- |
- |
| 28 - 29.99999 |
7.1 μV |
0,89 μV |
0,63 μV |
- |
| 30 - 49.99999 |
7.1 μV |
0,89 μV |
0,63 μV |
- |
| 50 - 59.99999 |
5,6 μV |
0,71 μV |
0,5 μV |
5,6 μV |
| 700 - 1300 |
7.1 μV |
0,89 μV |
0,63 μV |
7.1 μV |
- Impedância de saída de
áudio: 4 - 8 ohms
- Max. Saída de áudio: 500
mW (com distorção de 10% com carga de 8 ohms)
- Altifalante externo: 3,5
mm 2 condutores (mono) 8 ohm
- Packet Jack: 3,5 mm 2
condutores (mono) 100 Kohm
- IF Shift Variable Range: ±
1.2 kHz
- As especificações estão
sujeitas a alterações sem aviso prévio.
|
|
Requisitos de sistema |
- Microsoft® Windows® XP /
2000 / ME / 98SE
- Intel® Pentium® III 450MHz
ou mais rápido
- Mínimo 50 MB de espaço
livre no disco rígido
- Mínimo 128 MB de memória
(256 MB ou mais recomendado)
- Visor com resolução de
1024 × 768 pixels, cor alta
- É necessária uma unidade
de CD-ROM ou DVD para instalação de software
- USB 1.1 ou 2.0
|
|
