ICOM PCR-1000
Receptor de Comunicações All Mode
Wide Range de 100kHz até 1.3GHz AM-USB-LSB-CW-FM e
W-FM

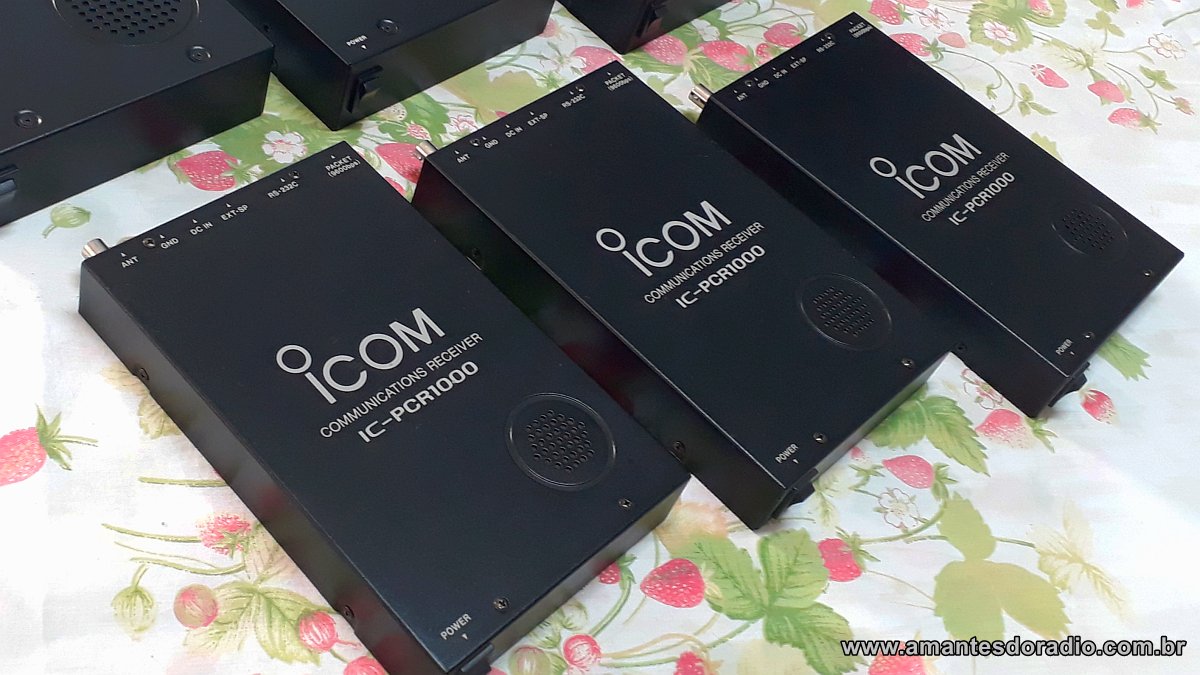

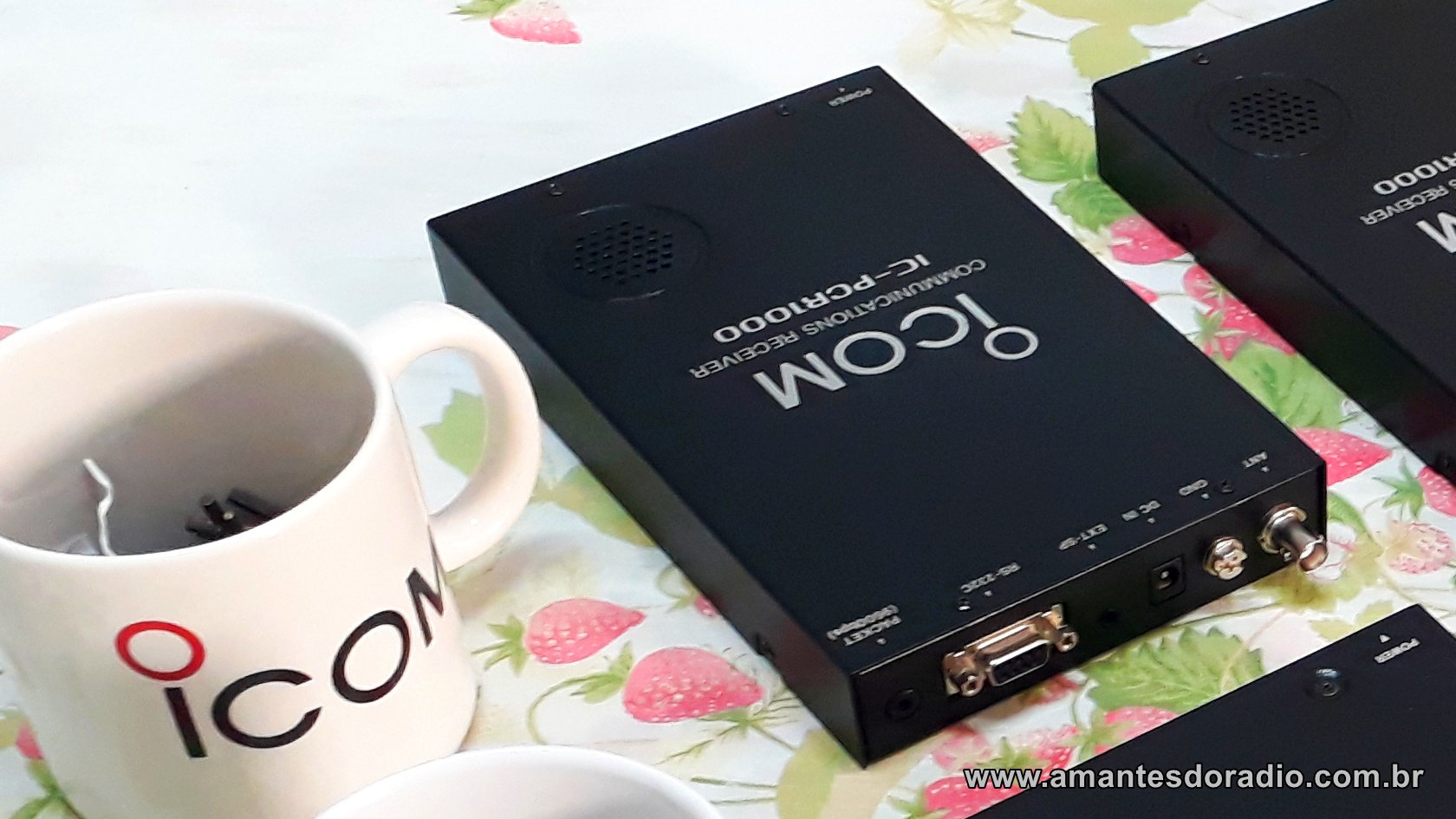

O Icom
IC-PCR1000 é

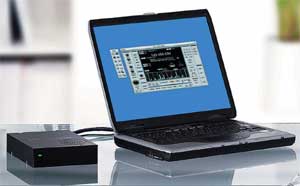

um receptor wideband ( de cobertura ampla ) controlado por
computador e que se conecta externamente ao seu PC por meio da porta
USB. Isso fornece
compatibilidade com muitos modelos de computador, mesmo laptops (
Notebooks ). Possui uma
cobertura incrível com recepção desde 10 kHz até 1.3 GHz (sem gaps ou
saltos, direto incluindo a banda de celular). O
vários modos de recepção e largura de banda incluem AM (50/15/6/3
kHz), FM-Wide (230 kHz), FM-Narrow (15/6 kHz), SSB (6/2,8 kHz) e CW
(6/2,8 kHz). Possui um
circuito de tripla conversão garantindo o bom desempenho em toda a gama
de frequências. Excelente sensibilidade em ondas curtas
(1,8-28 MHz) é de impressionates 0.28μV ( um dos receptores mais
sensíveis do mercado ).

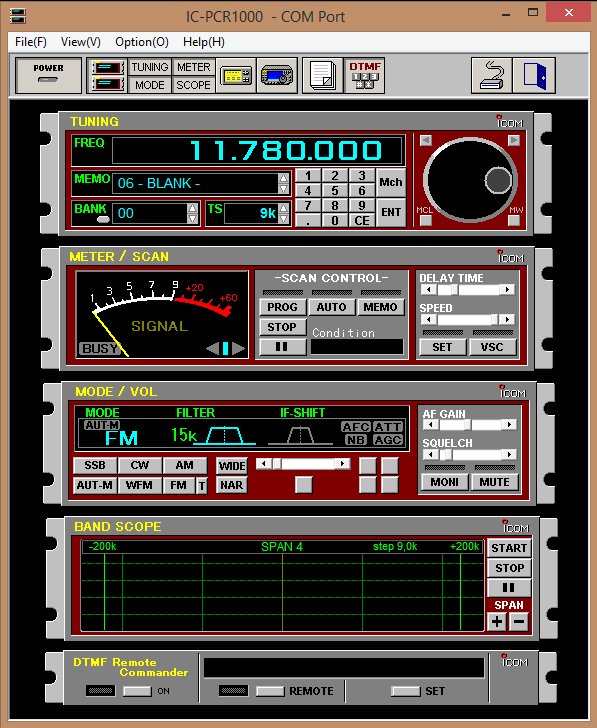

 O
Icom PCR1000 permite escolher entre três telas de interface: Tela
de receptor de comunicações tipo rack, tela de Receptor de comunicações
como um rádio de mesa ou Tela simples.
O PCR-1000 inclui vários outros aperfeiçoamentos e
recursos: Capacidade infinita de Memórias ,
IF Shift, Filtro NB, AFC, VSC Varredura (SCAN) controlado por Voz,
decodificação CTCSS, 6 tipos de verificação e ajuda on-line. Analisador
de espectro poderoso permite que você visualize sinais de verificação
dentro de uma faixa de freqüência especificada. A
faixa de extensão pode ser selecionado como: ± 25 kHz, ± 50 kHz, ± 100
kHz ou ± 200 kHz. Um

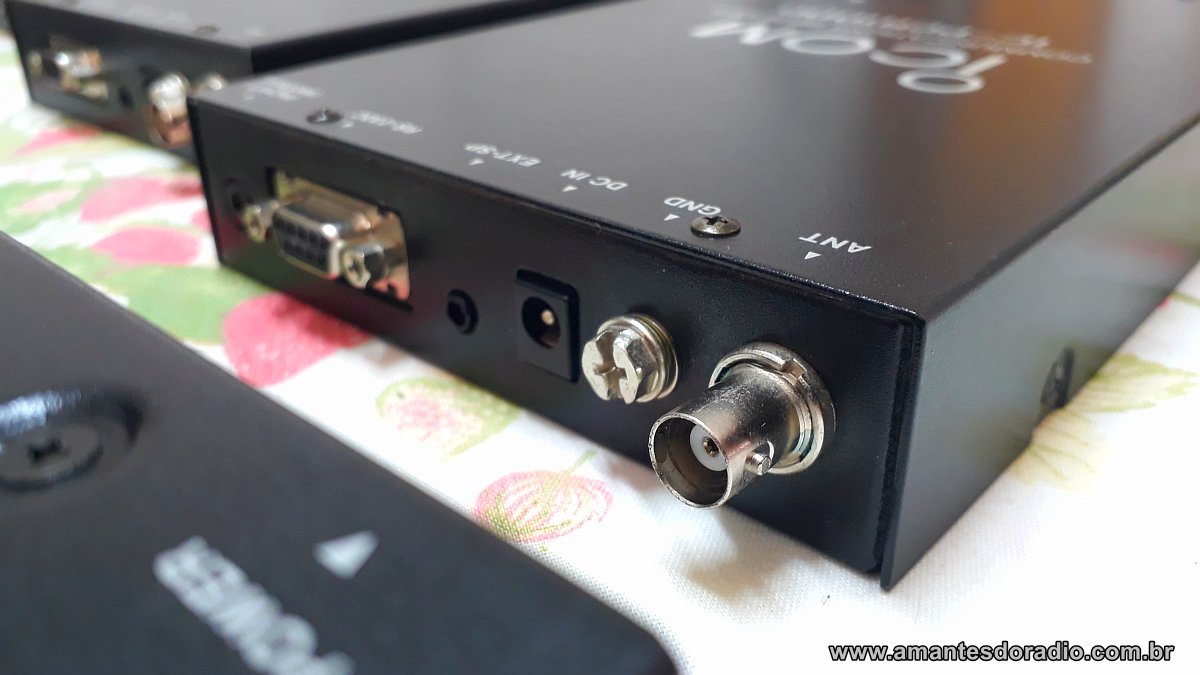

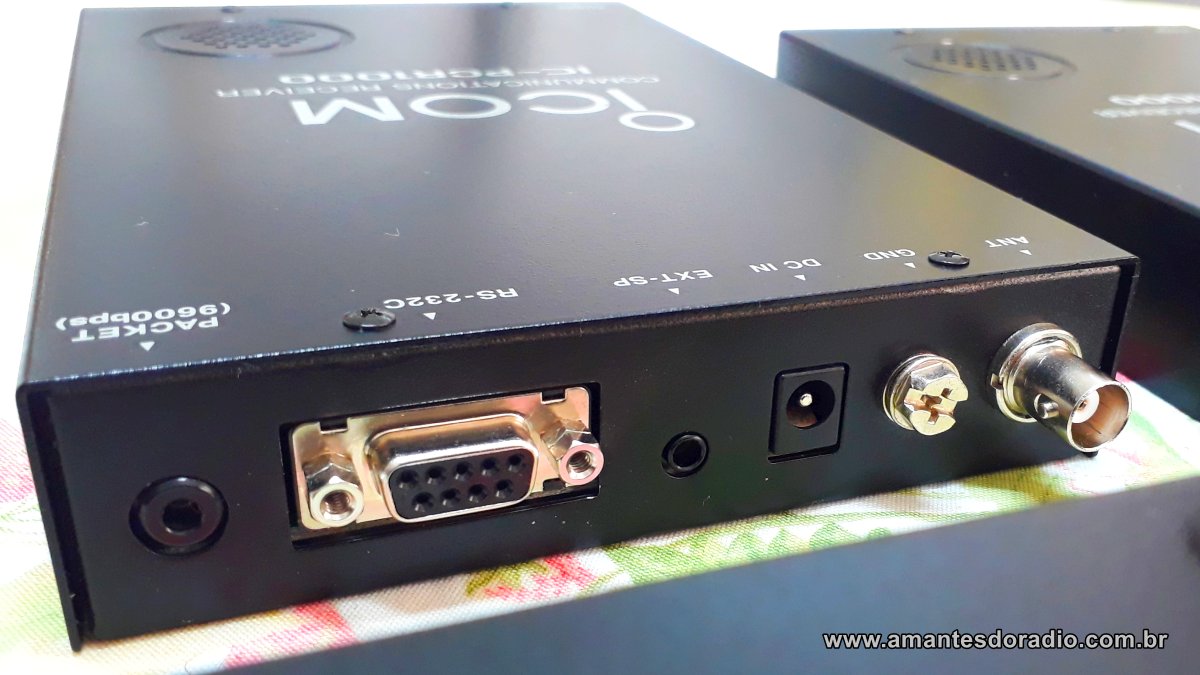

alto-falante embutido é fornecido. Jacks
incluem: antena BNC, P2 estéreo para altofalante externo ou fone de
ouvido, DB-9F RS-232C e P2 estéreo para receber sinais digitais e Packet
Radio em 9600BPS. O opcional
DSP UT-106 (Digital Signal Processing) Processador Digital de
Áudio é um módulo opcional de
extrema performance para remover ruídos e melhorar o áudio e a recepção.
Requisitos do sistema: PC com 486x4, Pentium 100
ou superior CPU, Windows 3.1 ou Windows 95, 98, Vista, XP, 7, 8, 8.1 e
Windows 10 16 MB de RAM, 01 porta USB ou DB9-RS-232, 10 Mb HD e
VGA ou SVGA.
O PCR1000 vem com um adaptador AC, mas também pode ser
alimentado a partir de 12 VDC a 0,7 Amps (com cabo de alimentação
opcional OPC-131 DC).
|
General
Specifications |
- USA Frequency Coverage
(MHz):
- 0.010000 -
849.000000**
- 849.000001 -
868.999999
- 869.000000 - 1.300.000
- **Specifications
guaranteed 0.5 - 1300 MHz only
- Mode: WFM, FM, AM, SSB, CW
- Number of Memory Channels:
1000 channels per file (number of files created is up to the
user)
- Antenna Connector: BNC (50
ohm)
- Useable Temperature range:
0° C to +50° C; 32° F to 122° F
- Frequency Stability: ±3
ppm at 1300 MHz
- Frequency Resolution: 1Hz
(minimum)
- Power Supply Requirements
(negative ground): 13.8 V DC = ±15% for receiver unit or
supplied AC adaptor
- Current Drain:
- Power ON: (PC Power
Off) 0.1 A
- Max. Audio: 0.7 A
- Standby (squelched):
0.6 A
- Dimensions (projections
not included):
- 126(w) x 30(h) x
199(d) mm
- 5(w) x 1.2(h) x 7.9(d)
in
- Weight: approx 1 kg
- 2 lb, 3 oz
|
|
Receiver |
- Receive System: Triple
Superheterodyne
- Intermediate Frequencies:
- 1st -- 266.7 MHz
- 2nd -- 10.7 MHz
- 3rd -- 450 kHz (except
WFM)
- Selectivity:
- WFM -- 230 kHz/-6 dB
(typical)
- WFM/FM/AM -- 50 kHz/-6
db (typical)
- FM/AM -- 15 kHz/-6 dB
(typical)
- AM/SSB/CW -- 2.8*
kHz/-6 dB (typical) *software indicates 3 kHz
- Receive Sensitivity:**
|
Frequency (MHz) |
SSB/CW
(10 dB S/N) |
AM
(10 dB S/N) |
FM
(12 dB SINAD) |
WFM
(12 dB SINAD) |
| 0.5 - 1.799999 |
0.56 µV |
2.5 µV |
-- |
-- |
| 1.8 - 27.99999 |
0.28 µV |
1.4 µV |
-- |
-- |
| 28 - 29.99999 |
0.28 µV |
1.4 µV |
0.5 µV |
-- |
| 30 - 49.99999 |
0.35 µV |
1.8 µV |
0.5 µV |
-- |
| 50 - 59.99999 |
0.2 µV |
1.0 µV |
0.32 µV |
0.79 µV |
| 700 - 1300 |
0.25 µV |
1.3 µV |
0.4 µV |
1.0 µV |
**When 230 kHz 9 (for WFM), 15
kHz (for FM), 6 kHz (for AM) and 2.8 kHz (for SSB/CW)
passband widths are selected.
- Squelch Sensitivity:
|
Frequency (MHz) |
SSB/CW |
AM |
FM |
WFM |
| 0.5 - 1.799999 |
14 µV |
1.8 µV |
-- |
-- |
| 1.8 - 27.99999 |
7.1 µV |
0.89 µV |
-- |
-- |
| 28 - 29.99999 |
7.1 µV |
0.89 µV |
0.63 µV |
-- |
| 30 - 49.99999 |
7.1 µV |
0.89 µV |
0.63 µV |
-- |
| 50 - 59.99999 |
5.6 µV |
0.71 µV |
0.5 µV |
5.6 µV |
| 700 - 1300 |
7.1 µV |
0.89 µV |
0.63 µV |
7.1 µV |
- IF Shift Range: More than
±1.2 kHz
- Audio Output Impedance: 4
- 8 ohms
- Max. Audio Output: 200 mW
(at 10% distortion with an 8 ohm load)
- Specifications are subject
to change without notice.
|
|
System
Requirements |
- Intel® 486DX4 or later CPU
(Pentium® 100 or later recommended)
- Microsoft® Windows®
version 3.1 or 95 (not 98).
- Minimum 10 MB of free
space on hard drive
- Minimum 16 MB of memory
- FD drive, serial interface
- Monitor with at least 640
x 480 pixel resolution
|
|
