A Antena Loop de Quadro DXCB é
uma antena feita para quem deseja ampliar bastante as suas escutas na
faixa de Ondas Médias ( OM ou MW ) de 530 a 1710 kHz. A antena é passiva
ou seja, ela não utiliza nenhum tipo de alimentação elétrica e seu
funcionamento é bem simples, basta aproximar a antena do receptor
portátil e sintonizar a antena na mesma faixa de frequência do receptor
por meio do botão de sintonia ( capacitor variável que está acoplado
junto da antena ) , imediatamente percebemos um forte ganho na recepção
do rádio o que indica que a antena está ressonando na mesma frequência
do rádio. Dai, basta girar o conjunto ( antena e rádio ) na melhor
direção que é aquela onde conseguiremos um melhor sinal da estação
desejada ou ao contrário, o cancelamento ( nulo ) de outra estação ou
interferência indesejada.

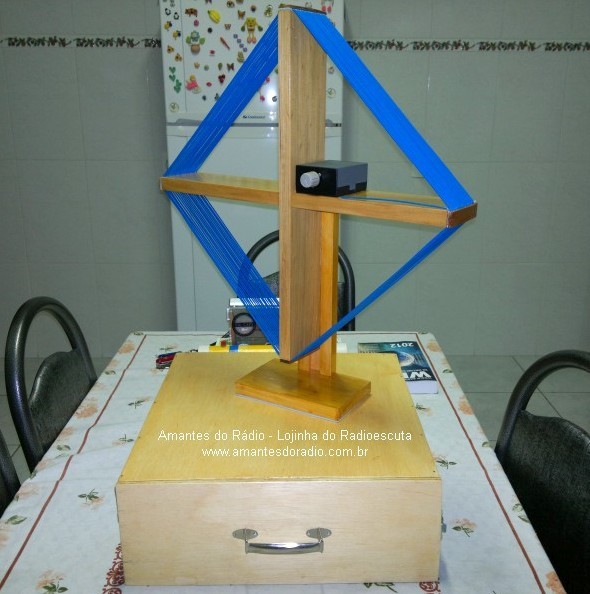

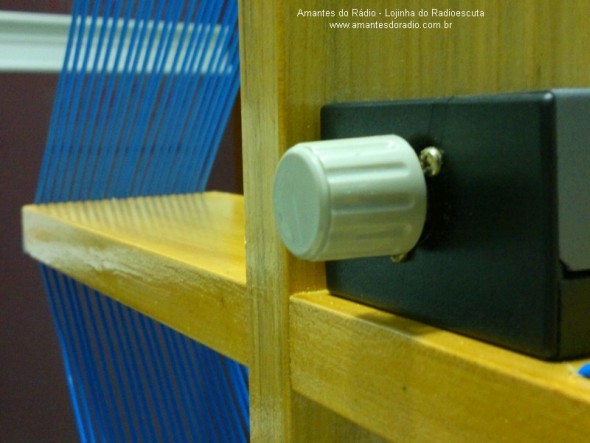

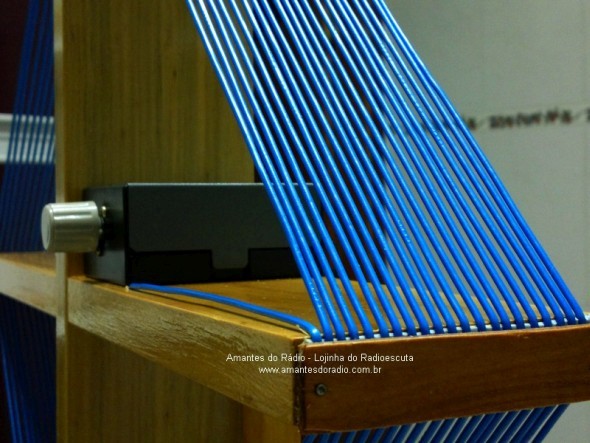

Detalhe do acabamento da antena e vista da
caixa de sintonia: Capacitor Variável embutido e protegido dentro do BOX
A Antena Loop de Quadro
DXCB é uma ferramenta imprescindível para todos os Amantes do Rádio
principalmente aqueles que gostam e curtem o MW-DX ou Escutas distantes
de Ondas Médias. Construída em madeira de ótima qualidade, com espessura
maciça de 2cm conferindo robustez e boa aparência, totalmente aplainada,
lixada e selada para dar um ar de fino acabamento. Ela ainda possui um
capacitor variável de ótima qualidade, metálico e importado com redução
de 3:1 ou 6:1 para proporcionar a sintonia agradável, precisa e suave.

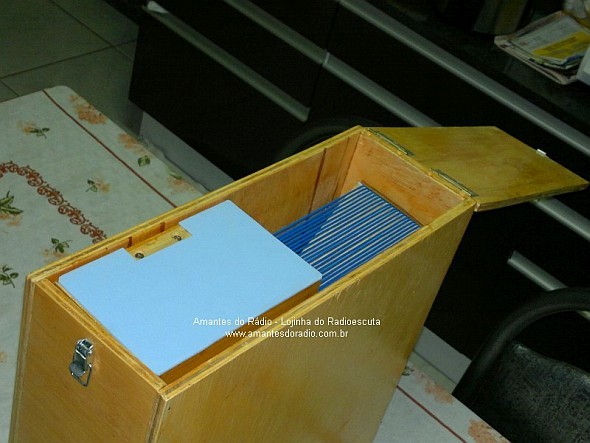

Além disso tudo, ela ainda vem com uma linda e exclusiva Maleta de
Madeira com alça e fecho metálico, justamente para ser transportar
ou armazenar a sua Loop de Quadro com toda segurança totalmente
protegida contra acidentes ou poeiras...
A Antena Loop de Quadro possui
núcleo de ar enquanto a sua irmã menor, a antena RGP3-OM possui
um núcleo de ferrite justamente para torná-la pequena e portátil. No
entanto as antenas com núcleo de ar acabam entregando um sinal mais
limpo e de melhor qualidade, já que o ferrite muitas vezes pode tornar a
antena um pouco mais ruidosa quando usada em locais com muita
interferência da rede elétrica.

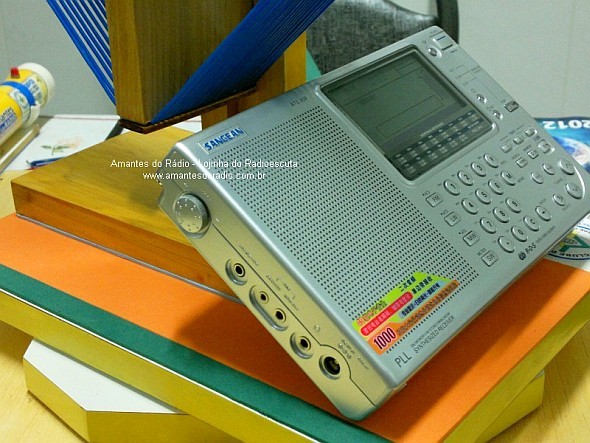

Acoplamento indutivo, basta aproximar o
rádio da antenane
Muitas vezes você verá associado a estas
antenas o termo " Antena Loop Magnética " justamente por ela
trabalhar a componente magnética das ondas de rádio. Toda Ondas de Rádio
possui 2 componentes, a componente magnética e a componente elétrica,
antenas di tipo fio longo longwire, dipolo, telescópica, whip trabalham
com o sinal elétrico ou seja utilizam a componente elétrica das ondas de
rádio que está mais sujeito as interferências elétricas, já as antenas
do tipo loop trabalham a componente magnética das Ondas de Rádio
reduzindo as interferências elétricas e penetrando melhor em locais de
alta permeabilidade elétrica como salas e interiores de casas de
alvenaria.
Faixa de Operação Garantida:
Ondas Médias de 530 a 1710 kHz ( incluindo o X-band )
Dimensões aproximadas apenas da
antena:
Loop Quadrado de 36 x 36 x 36 x 36cm ( 50cm de diagonal ) x 57cm de
altura x 12cm de largura x Peso Líquido de 2,5 kg
Ganho da antena: Indeterminado
não aferido.
Largura de Banda Passante BW :
Estreita de 15 a 20 kHz antes.
A maior vantagem da Antena Loop
Magnética está no fato de serem direcionais, permitindo assim uma melhor
concentração na direção de um sinal ou estação e também ajudando a
cancelar as demais estações ou sinais provenientes de outras direções.
Outro ponto a favor é o fato dela ser uma Antena Sintonizada permitindo
que ela trabalhe na frequência correta e atenuando as demais. Isso tudo
confere a antena uma ótima sensibilidade e uma excelente seletividade,
mesmo nos chamados rádios pobres tecnicamente, neste caso a melhoria
será ainda mais evidente já que a antena irá compensar qualquer um
desses problemas ou deficiência do rádio.

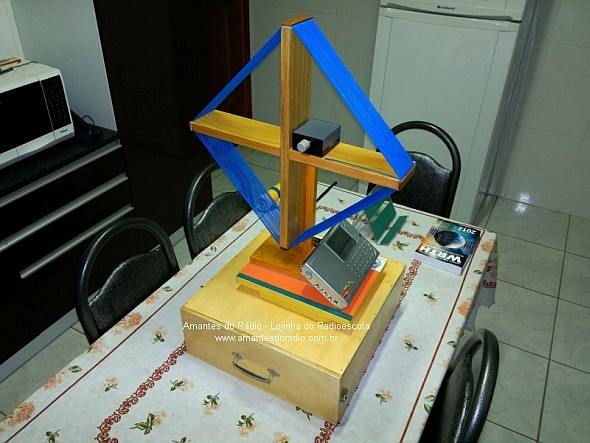

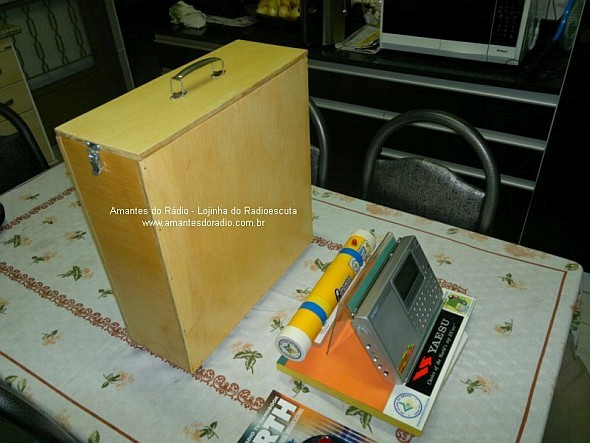

Foto meramente ilustrativa para dar uma
noção do tamanho da antena Loop de Quadro perto de uma RGP3-OM

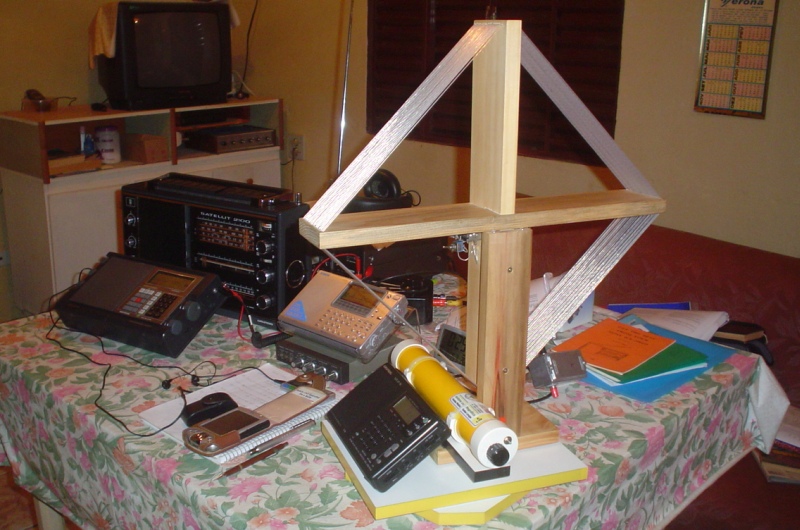

Esta foto é antiga do primeiro protótipo de Loop de Quadro do DXCB -
DXCamp Itatiaiuçu-MG
. |
