K9AY - Antena Externa Direcional OM-OC

Home
Acima

ENTREVISTA DX

EDSON BRUNO Direto do EUA entrevista RENATO ULIANA
Sobre o Amantes do Rádio

Clique aqui para ouvir



Membro DXCB


Membro Route 73


Clique nas fotos para ampliar
Fotos originais do produto a venda
Passe o mouse sobre as miniaturas ou clique para ampliar

Comprar por Depósito Bancário
R$ 1.700
,00
R$ 1.200
,00

Basta enviar um e-mail informando o produto
e o seu CEP para QAPNET@TERRA.COM.BR

Compre pelo PAGSEGURO
e pague com Cartão de Crédito
R$ 1.700 ,00

Parcelamento c/ Juros
em até
12 x R$ 170,00

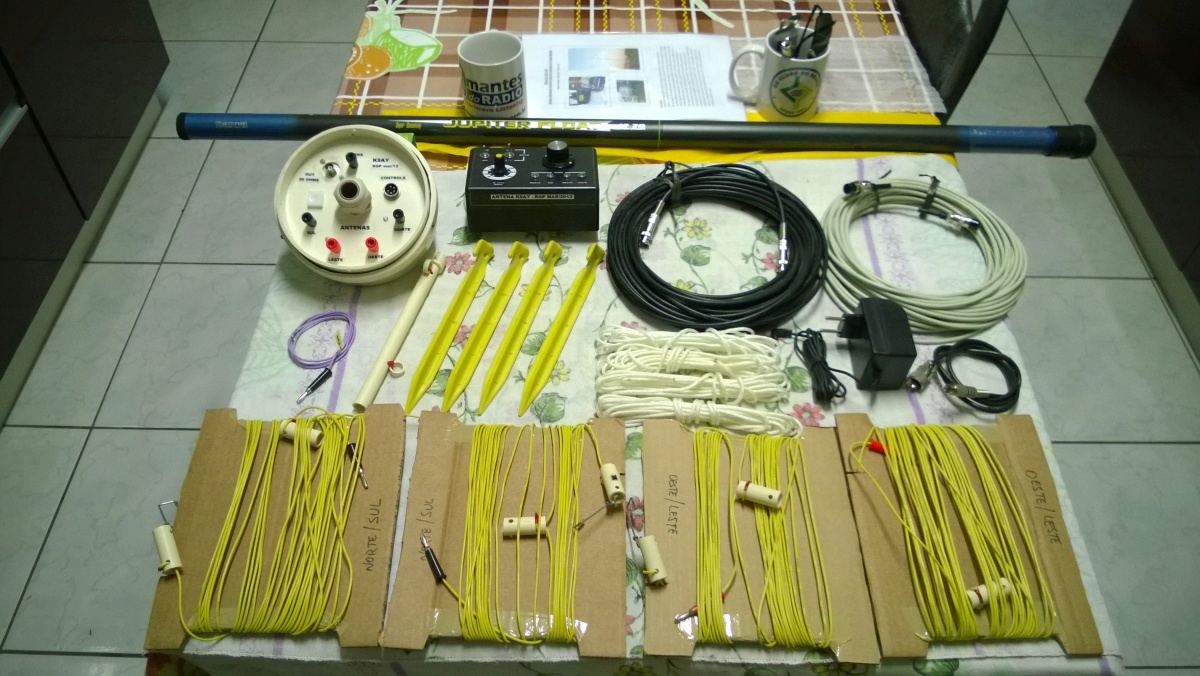

Itens que acompanham este produto:
  • 02 Ant. Delta Loop Norte-Sul e Leste-Oeste.

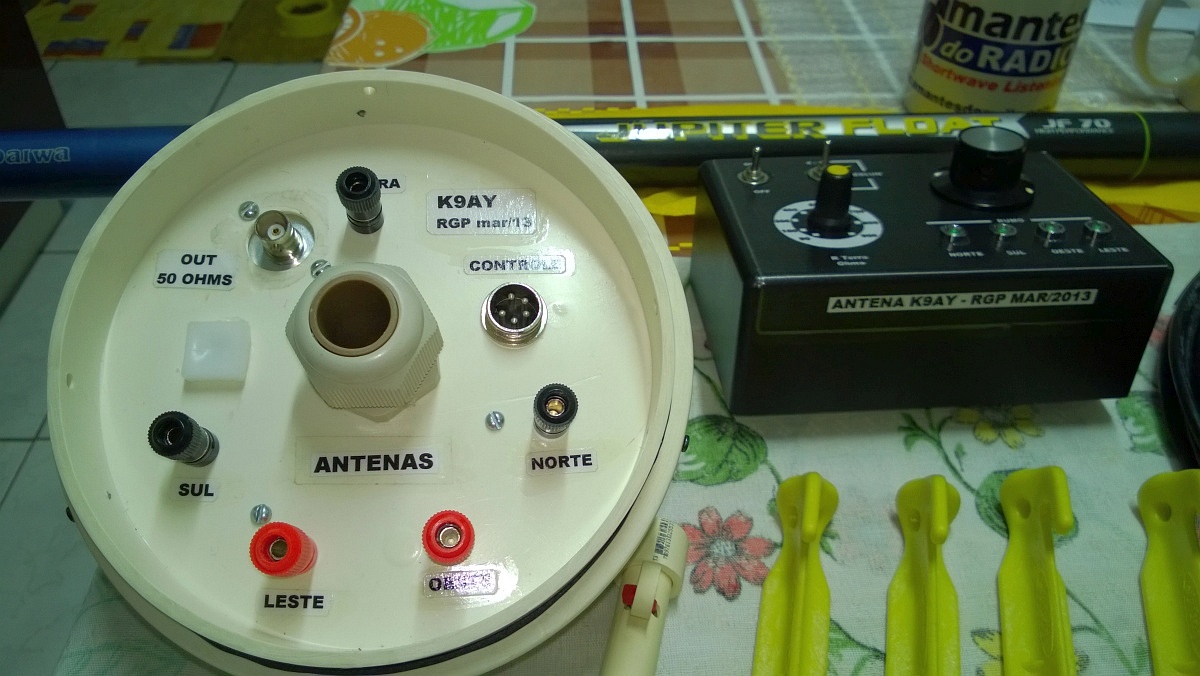

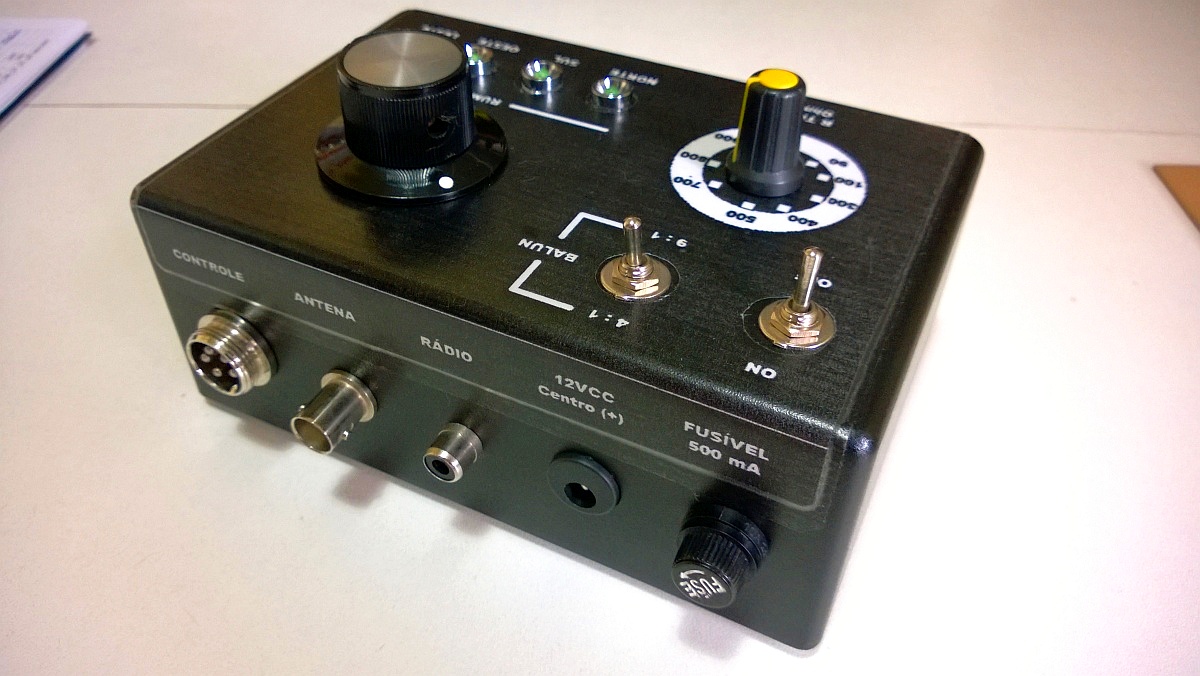

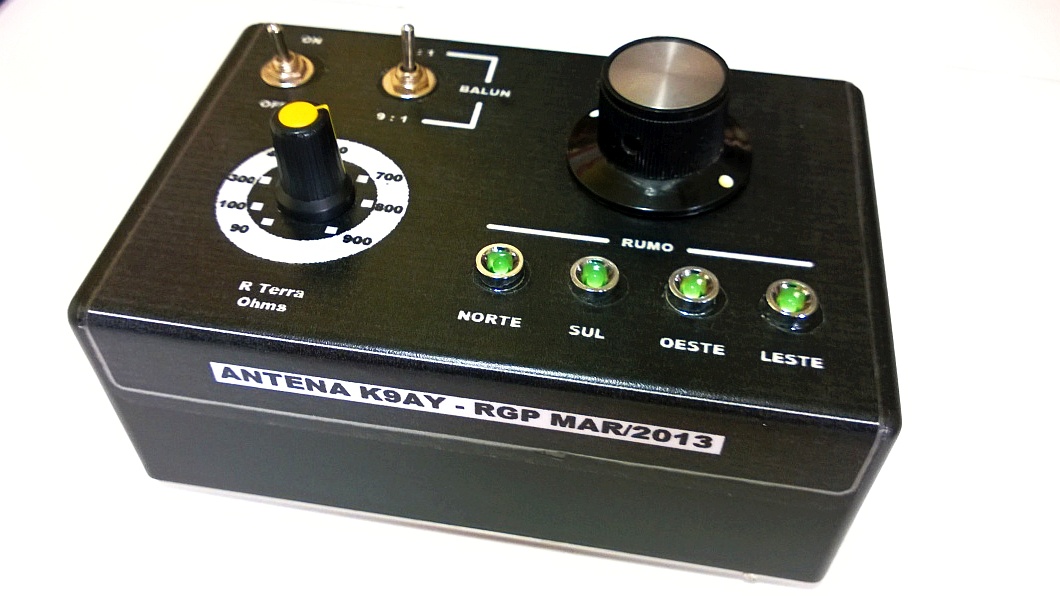

  • 01 Unidade de controle remoto.

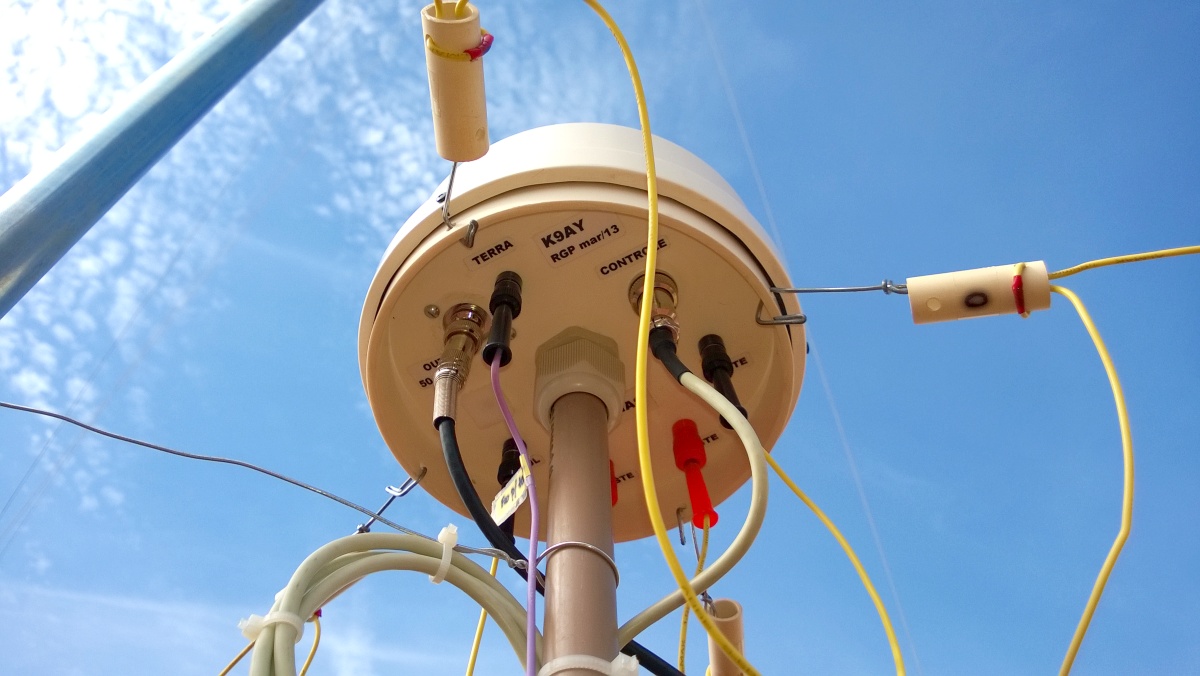

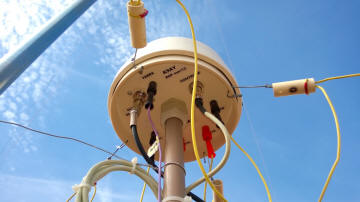

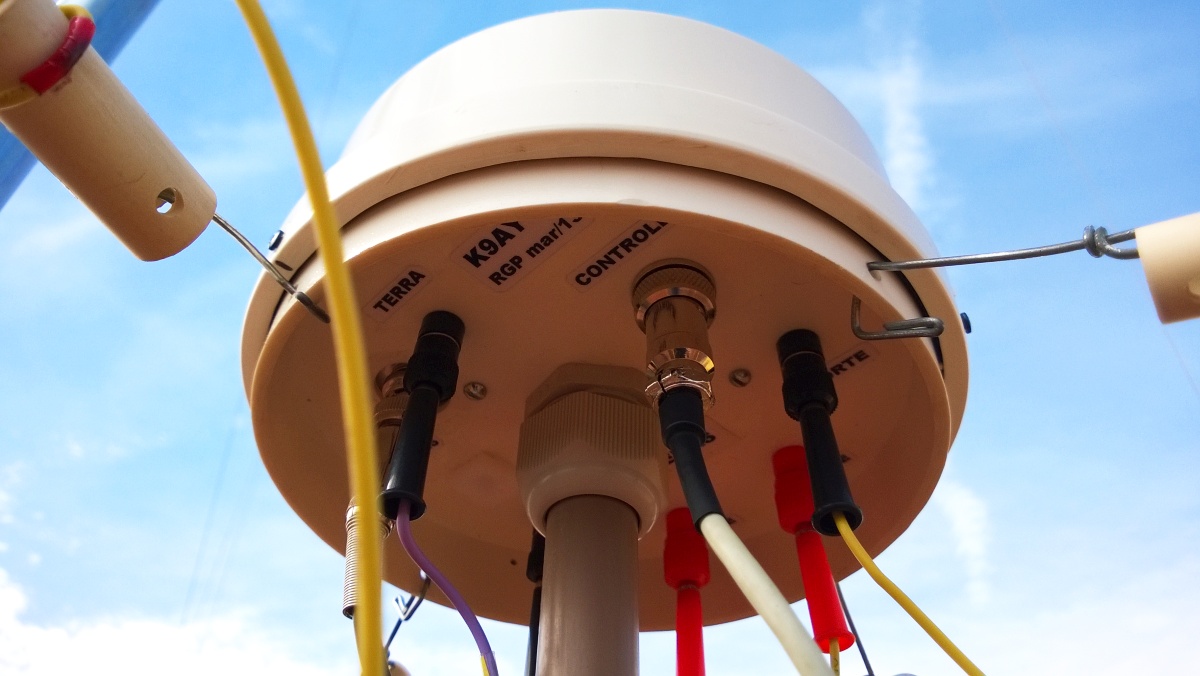

  • 01 Unidade externa Relay-Box.
  • 25m cabo coaxial Pirelli RG58.
  • 25m cabo controle e alimentação 5 vias.
  • 04 Estacas de Nylon ou de aço galvanizado
  • 04 Tirantes de Nylon trançado
  • 01 Fonte de alimentação bi-volt 12VDC
  • 01 Cabo para ligar ao receptor RCA-SO42
  • 01 Suporte de fixação superior em PVC
  • 01 Rabicho c/ pino banana para fio terra.
  • 01 Fusível reserva
  • 01 Manual de instalação e operação
  • 02 Balun embutido 9:1 e 4:1

Não acompanha o mastro e nem barra de terra !




DESCRIÇÃO

K9AY - RGP
Antena Externa Direcional para DX em Ondas Médias e Ondas Curtas
Pode ser instalada de forma Fixa ou usada de forma portátil

Originalmente esta antena foi desenvolvida pelo radioamador americano Gary A Breed com o prefixo de K9AY e por isto leva este nome em sua homenagem pela idealização deste conceito de antena. Toda antena K9AY tecnicamente é a mesma antena e portanto tem o mesmo funcionamento, no entanto a construção mecânica e os materiais utilizados podem variar conforme a criatividade de cada um como é o caso da nossa K9AY-RGP.

A K9AY - RGP é uma antena direcional excepcional e essencial para quem realmente deseja explorar ao máximo as escutas em Ondas Médias e Ondas Curtas. A antena é formada por 02 antenas Delta Loop cruzadas cobrindo as direções Norte, Sul, Leste, Oeste e que graças ao sistema conjugado de reles e resistência variável remotamente, podemos cancelar uma emissora ou uma fonte de ruído interferente usando apenas a Unidade Remota de Controle que alimenta e controlada a antena. A Unidade de Controle Remoto fica instalada na base ao lado ou próximo do receptor. É por meio desta unidade que selecionamos a melhor direção Norte-Sul-Leste-Oeste e podemos ajustar a resistência ao terra variando a direção de recepção de cada uma das duas Delta Loop. Sem este ajuste, uma antena Delta Loop receberia sinal proveniente da frente e das costas. Depois veja o vídeo mais abaixo e entenderá como funciona...

Esta antena é recomendada para uso em receptores de comunicações e para radioescutas e dxistas exigentes com relativo conhecimento das Ondas Médias e que estes também tenham facilidade ou habilidade para instalar a antena de forma fixa ou provisória na parte externa da sua residência, casa de campo ou de praia. Esta antena pode ser instalada em cima de casas, sobrados, coberturas ou quando em uma residência com ampla área térrea externa como sítios, campo ou praia, esta pode ser instalada próxima ao solo.

O Kit é completo e pronto para instalação, basta tirar da caixa e montar, não sendo necessário nenhum tipo de trabalho elétrico e nem tão pouco o uso de ferro de solda. Tudo que você precisa já é provido neste KIT para instalar e desisntalar rapidamente com exceção do mastro de fixação, da barra de terra e do fio terra. Se for utilizar de forma portátil ou seja, levar a antena para um sítio ou campo provisoriamente, a mesma pode ser facilmente montada e desmontada ( levando em conta a habilidade necessária ).

A K9AY - RGP é uma antena especial por vários motivos, primeiramente porque não existe nada igual a venda no Brasil e mesmo lá fora existem poucas K9AY a venda e sinceramente, todas de construção muito rústica e frágil. Esta antena é muito utilizada, porém seus usuários em geral confeccionam a sua própria versão de K9AY para uso próprio o que acaba limitando o uso da K9AY apenas para as pessoas que gostam de fabricar suas próprias antenas e todos nós sabemos que muitos ( a maioria ) preferem comprar o produto pronto e acabado justamente pela dificuldade técnica e também na obtenção de certos componentes, muitas vezes o custo fica alto e ainda correm o risco de alguma coisa não funcionar... A outra coisa que torna esta versão de K9AY especial e talvez até a mais importante, é que ela foi desenvolvida e pesquisada pelo experiente Dxista e Radioescuta Rene Gustavo Passold da cidade de Osasco-SP que já muito conhecido em nosso meio por sua outras fantásticas antenas, todas comprovadamente eficientes e muito robustas. Segundo o próprio Rene, falando comercialmente, não dá para fazer 01 antena dessa por vez e sob encomenda como muitos gostariam, justamente pela demanda do tempo, trabalho e a quantidade de material de extrema qualidade que muitas vezes carece no nosso mercado. Assim atendendo a um pedido meu de encomenda, o amigo Rene fabricou uma quantidade limitada dessas antenas. Assim acabando essas no estoque, não sabemos dizer se teremos outras K9AY - RGP tão cedo..

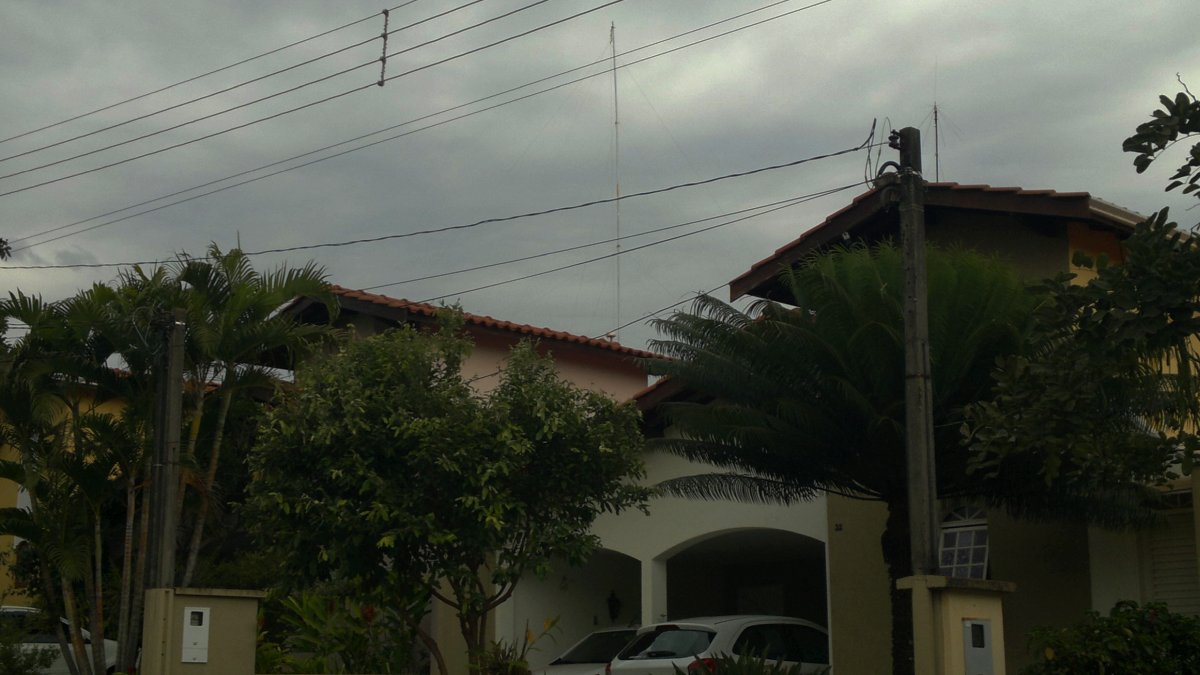

Vídeo da instalação da K9AY - RGP na ciade de Araras - SP

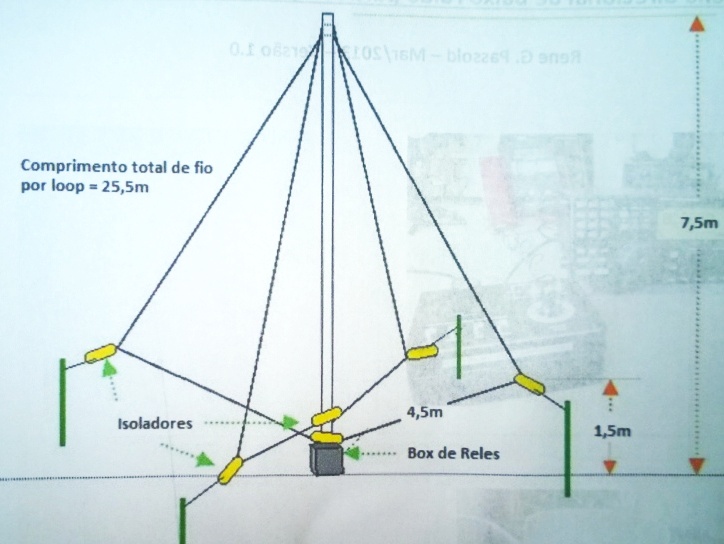

Dimensões aproximada de espaço utilizado: 9 metros de Base por 7,5 metros de altura

Clique nas fotos abaixo para ampliar e ver em alta resolução

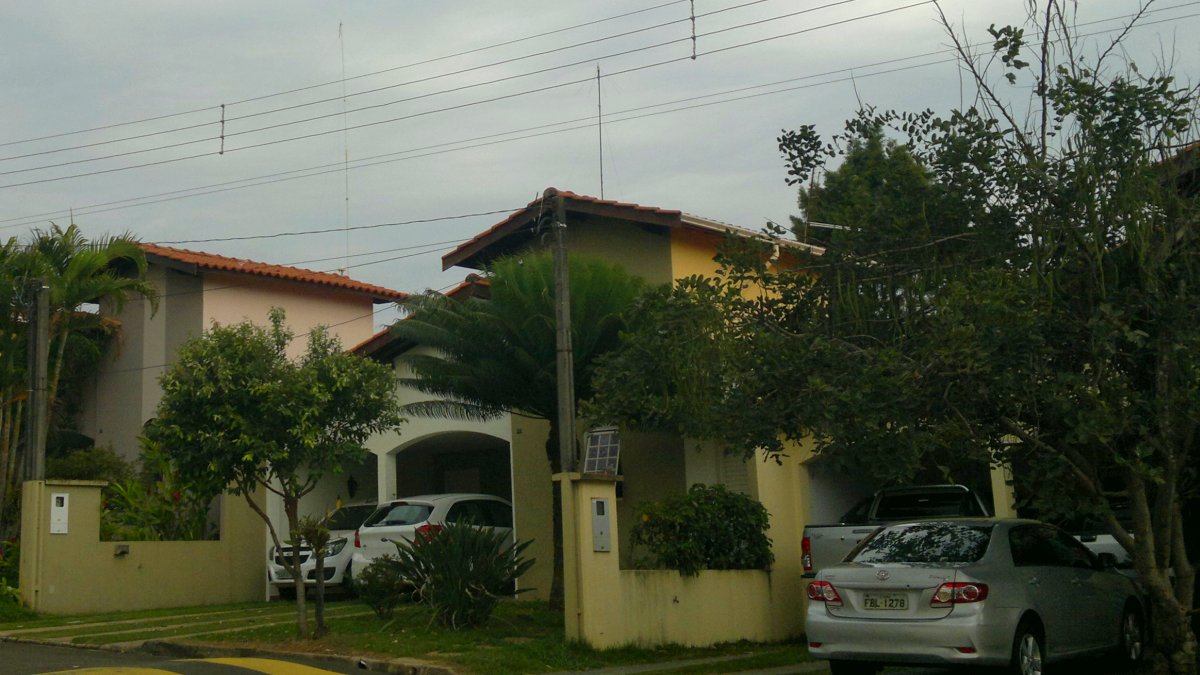

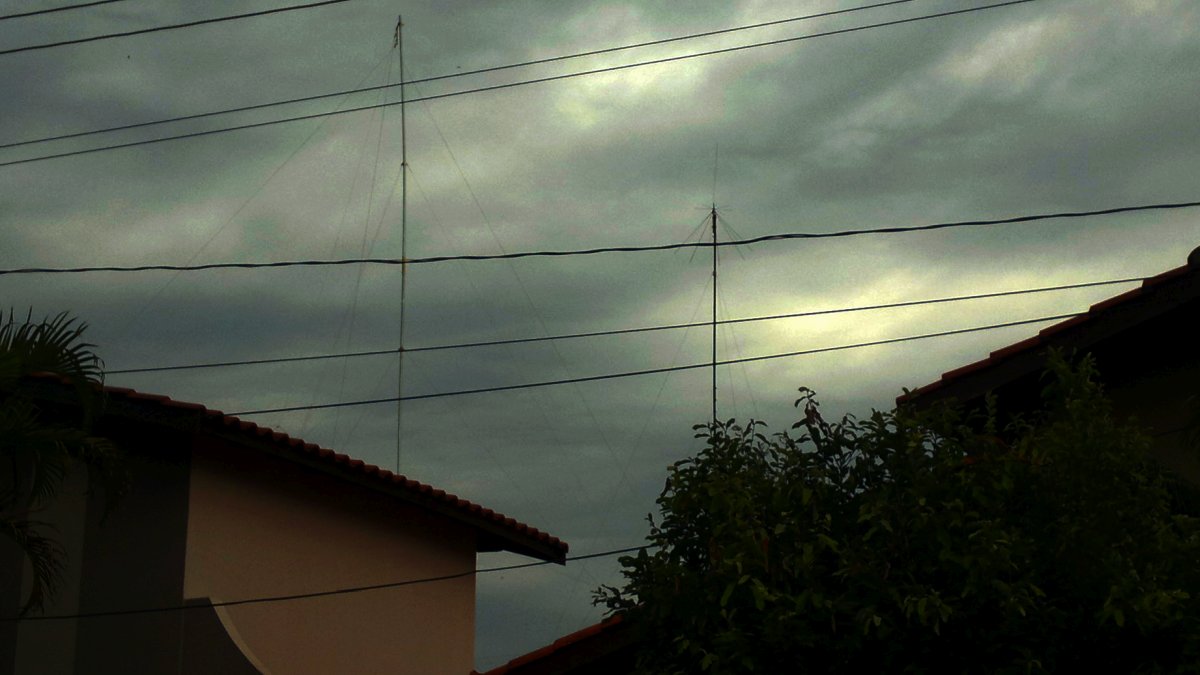

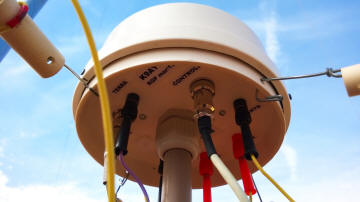

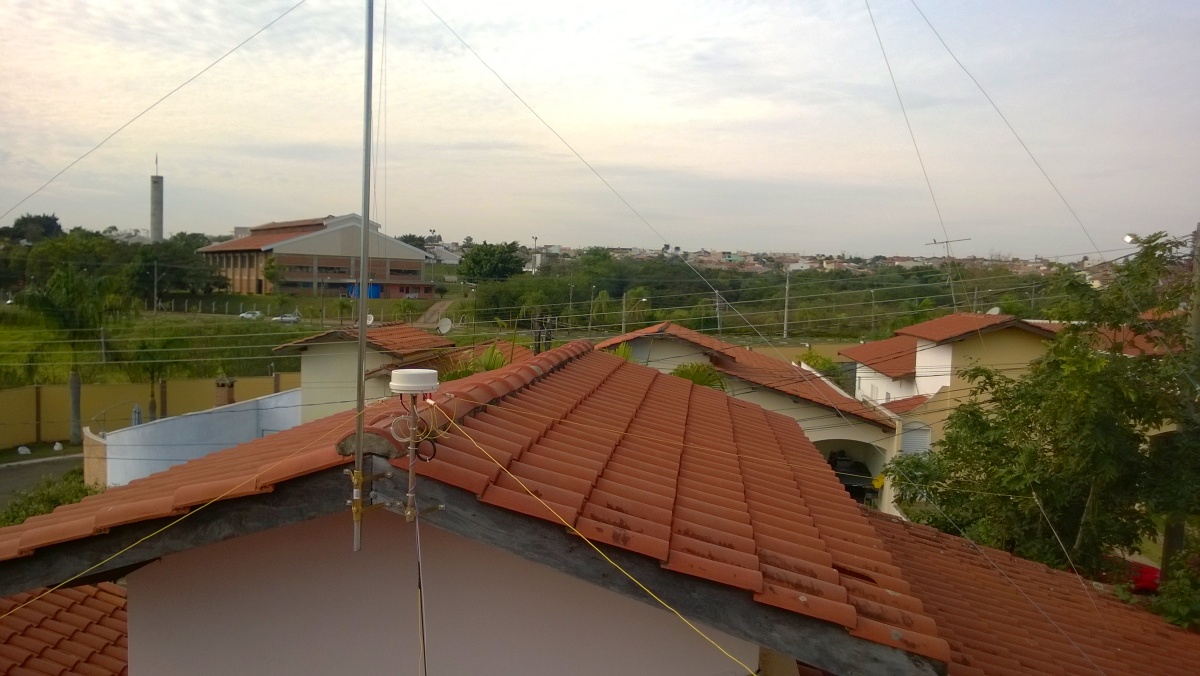

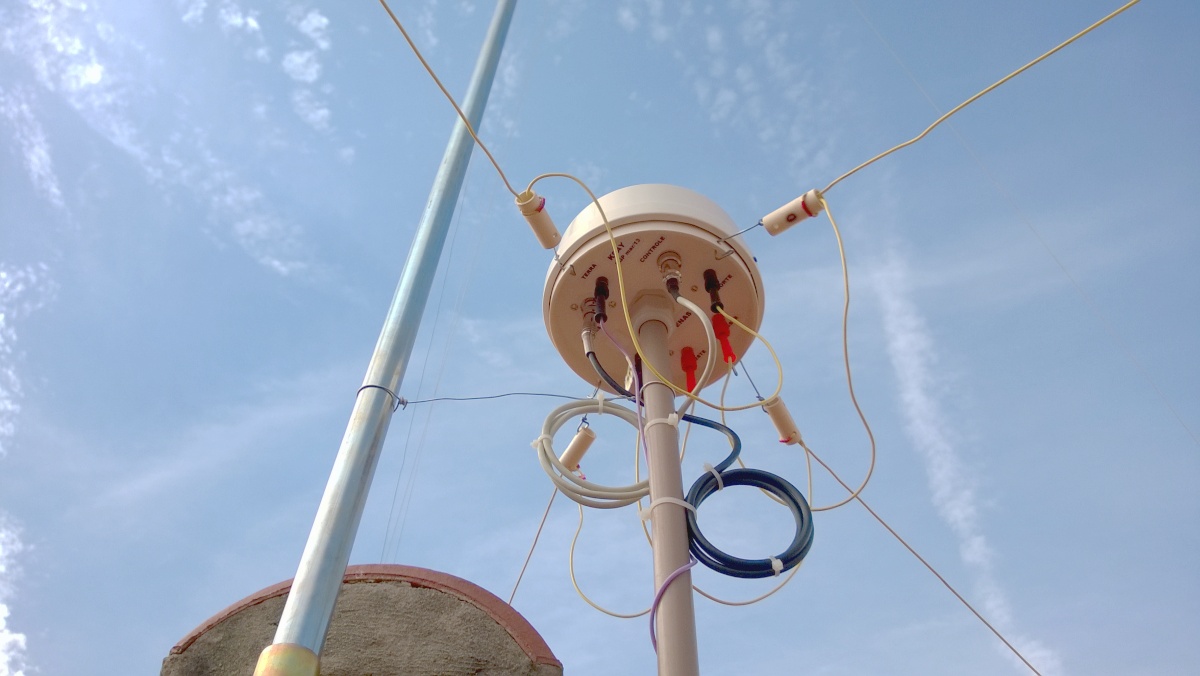

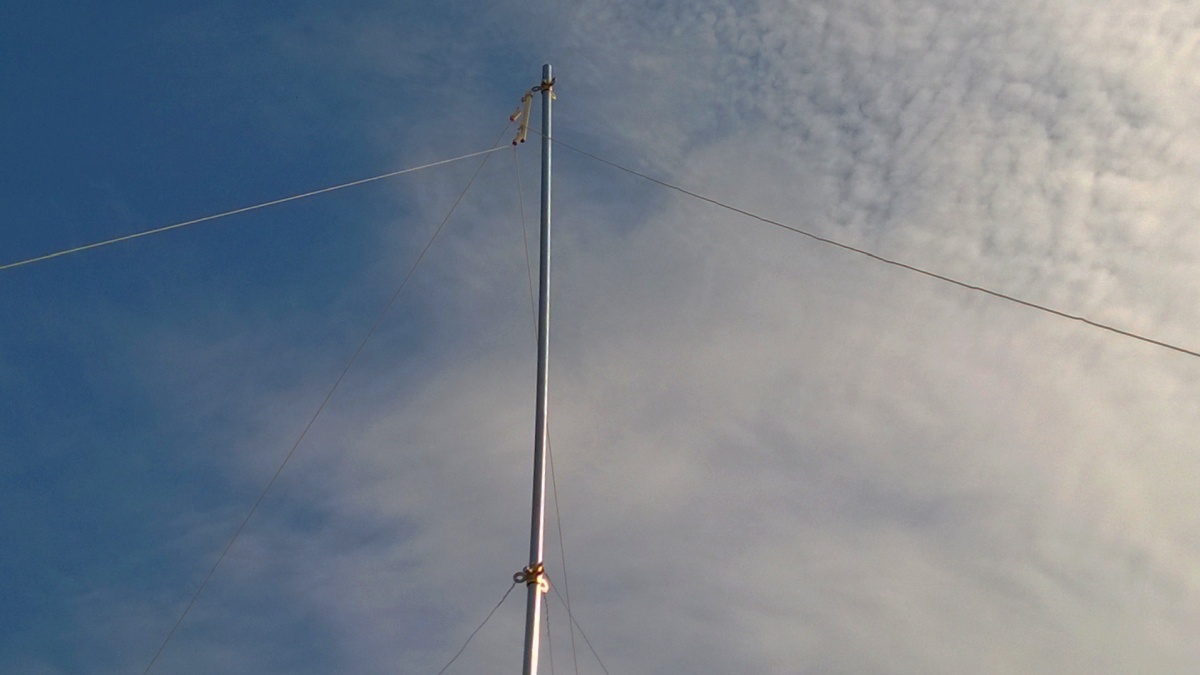

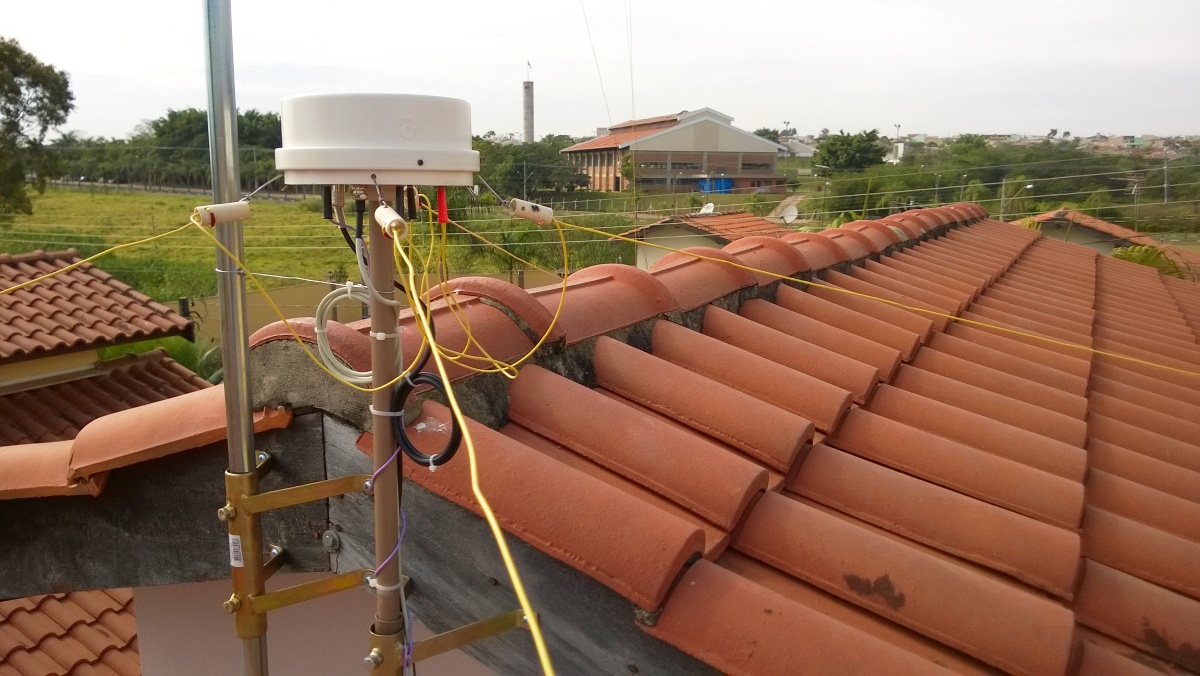

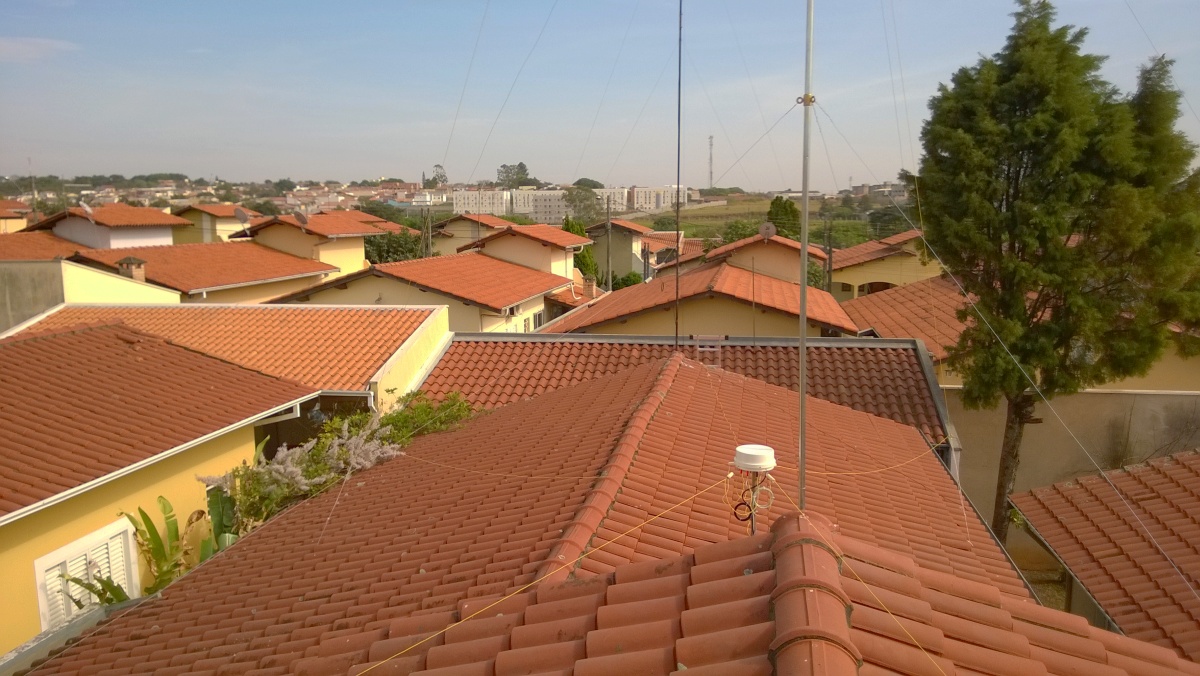

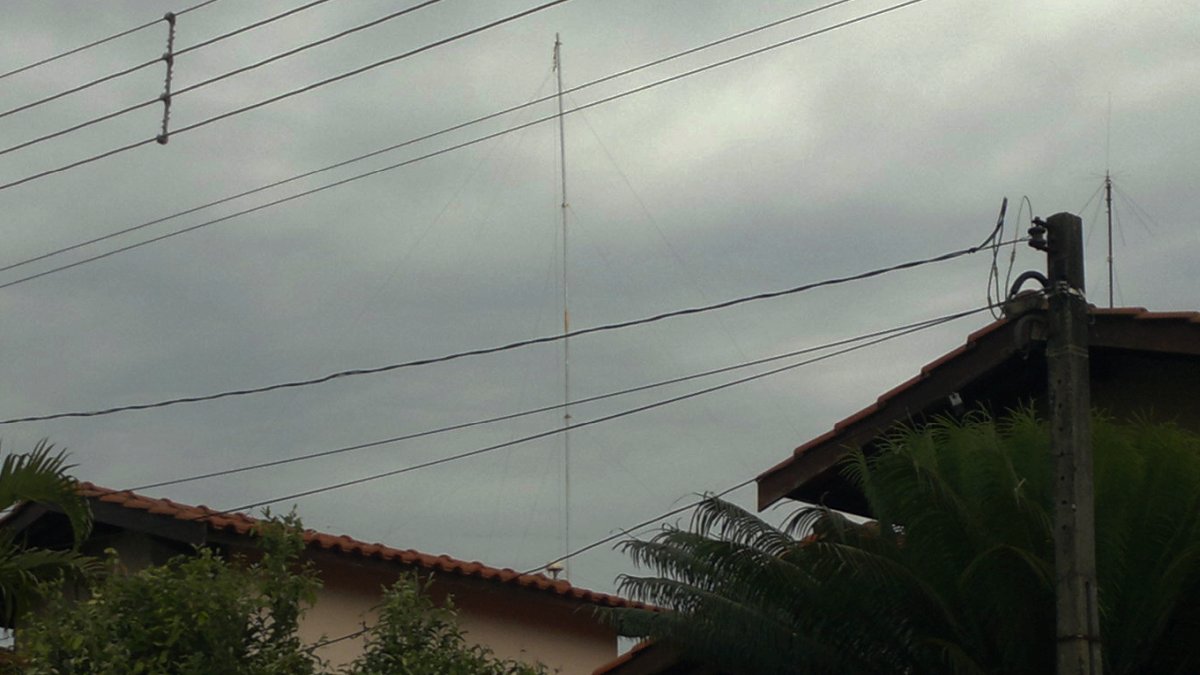

K9AY - RGP instalada na cidade de Araras - SP em cima do telhado
