UMA BREVE INTRODUÇÃO SOBRE RADIO DIGITAL
DMR
É normal estranharmos ou acharmos complicado tudo aquilo que é novo,
principalmente quando ficamos anos usando rádios de VHF e UHF que
bastavam ser colocados na mesma frequência ou no máximo ajustarmos o
Offset e o sub-tom para podermos falar com outros radioamadores próximos
ou um pouco mais longe via repetidor... Quem está próximo de um
repetidor de FM pode se valer de um pequeno rádio HT pois o
repetidor se encarrega de ampliar o seu alcance a dezenas de km, este
sistema vem funcionando por décadas, sua única vantagem é que é um
sistema simples e fácil de se utilizar, mas ao longo dos anos se mostrou
falho pois permitia que clandestinos pudessem interferir e atrapalhar
uma comunicação o que acabou se tornando um enorme problema. Quanto mais
abrangente a repetidora maior era a chance de bagunça e interferência de
clandestinos e a repetidora perdia sua principal função que era ajudar
as pequenas e fracas estações a se comunicarem. Com isso muitas
repetidoras foram sendo desativadas e a faixa de VHF e UHF limitou-se
muito.
Dai veio o modo Digital DV ( Transmissão
Digital da Voz ) que trouxe varias vantagens, uma delas e a de não
permitir transmissões clandestinas, já que para fazer uso da Rede
Digital o radioamador tem que possuir um ID (número identificador
digital exclusivo e pessoal) que é associado ao Prefixo da sua Estação
previamente cadastrado e autorizado pelo sistema. Daria para escrever um
livro das vantagens da comunicação digital de voz, mas irei apenas
resumir as principais para dar um idéia de como funciona o sistema DMR e
quais as principais vantagens...
 HOTSPOT
Seu Repetidor Particular de Bolso:
Não se preocupe se onde você mora, resida ou onde trabalha se ainda não existir
um repetidor DMR na região, pois o pequeno HotSPot é quem irá conecta-lo a rede mundial DMR,
ele será o seu repetidor de bolso, permitindo o uso total da rede DMR via rádio e internet. O
HotSpot é um pequeno e notável repetidor que se conecta a rede Internet pela
rede WiFi de um roteador caseiro, empresarial ou até mesmo pelo roteador
do seu smartphone ( Android ou Iphone ) permitindo assim total
mobilidade e acesso a rede DMR em qualquer local ( onde exista rede

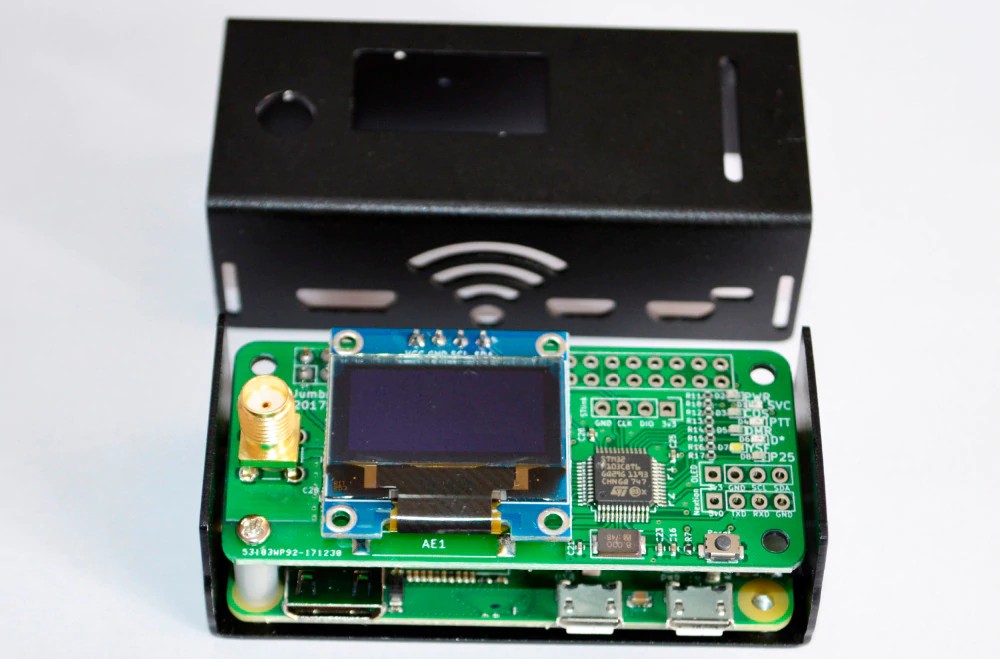

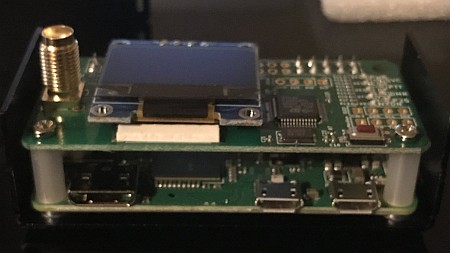

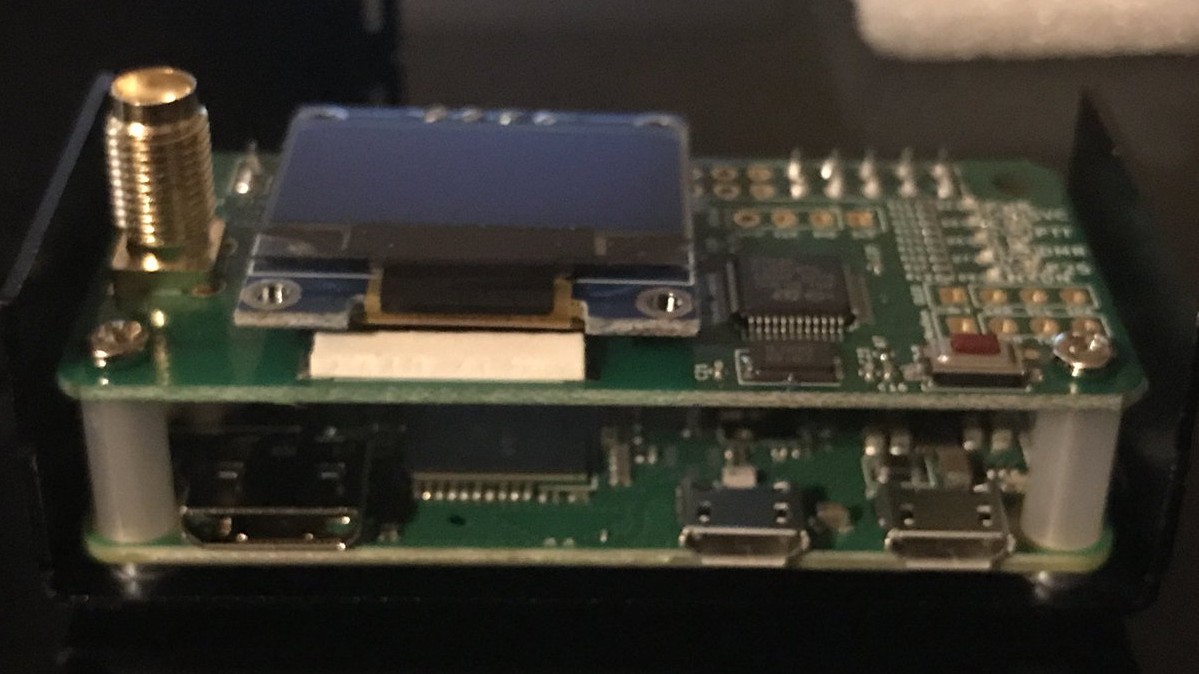

movel de dados "Internet móvel" ). O HotSpot é uma minúscula caixa preta com um visor
OLED composto de duas placas internas, uma é a placa de rádio digital (MMDVM)
com um visor LCD e a outra um Mini Computador (Raspberry Pi-Zero WiFi)
rodando um Sistema Operacional chamado Pi-Star que é carregado (boot)
por meio de um cartão Micro-SD já instalado no Raspberry.
O sistema funciona mais ou menos assim:
Você transmite digitalmente via RF para o seu HotSpot como faria para um
repetidor normal, este por sua vez irá conecta-lo a um Talk Group (
Grupo ou Sala de Conversa ) ou a um ID específico de um repetidor ou de
um radioamador, o ID Privado ou ID de TalkGroup são selecionados
manualmente por você no rádio antes de transmitir, quando você aperta o
PTT o seu rádio transmite na mesma frequência do HotSpot e este ira
conecta-lo automaticamente a rede Brandmeister que irá redireciona-lo
para o ID do TalkGroup ( Sala de Conversa ) ou no caso de um ID Privado
conecta-lo ao Slot 2 de um Repetidor ou radioamador desejado que esteja
em um repetidor físico ou com outro HotSpot.

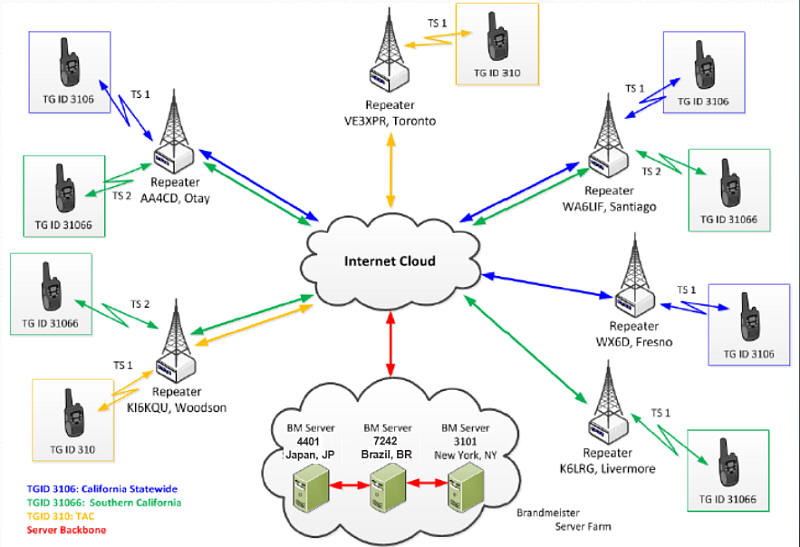

No sistema DMR, todas as repetidoras
físicas possuem 2 canais digitais distintos e simultâneos na mesma
frequência que são chamados de Slot 1 (TS1) e Slot 2 (TS2) isso só é
possível graças ao sistema TDMA do DMR. Enquanto um repetidor
convencional analógico de FM só consegue transmitir e receber um usuário
por vez no mesmo canal, no padrão DMR conseguimos ter até 2
usuários simultâneos transmitindo e recebendo na mesma frequência, porém
em canais digitais diferentes. Assim convencionou-se que em todo o Mundo
o Slot 1 de uma repetidora estaria sempre conectado de forma
permanentemente ( Estático ) ao Talk Group Nacional no caso do Brasil
usamos o TG724, então se você usar o Slot 1 de um repetidor local, sairá
em todos os demais repetidores do mesmo país, ou seja, estará em Rede
Nacional. Já o Slot 2 seria utilizado apenas para uso local na região da
instalação da repetidora ou seja, se você utilizar o Slot 2 da
repetidora, falará apenas local ( TG1 ou TalkGroup 1 ), porém muitas
repetidoras estão configuradas de forma que permitem uma conexão externa
temporária no Slot 2, a isso Chamamos de Conexão Dinâmica, para acessar
basta selecionar no seu rádio um ID privado ou um ID de Grupo ( TG ou
TalkGroup ) e o Slot 2 desta repetidora será conectado ao ID desejado
por um tempo aproximado de 10 minutos, e depois cairá automaticamente.
Ou você poderá também desativar transmitindo o ID 4000.

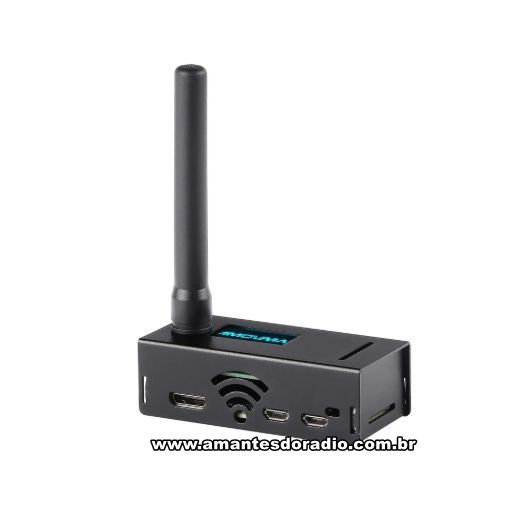

O JUMBOSPOT (HotSpot) funciona exatamente
igual ao a um repetidor físico, porém com potência extremamente reduzida
( 10~100 mW ) o que é mais do que necessária para você utiliza-lo
próximo e nas suas dependências com alcance um pouco melhor que a de um
telefone sem fio. Outro detalhe é que o JUMBOSPOT só possui um SLOT no
caso o Slot 2, mas você pode utiliza-lo da forma que desejar com um TG
Estático ou Dinâmico.

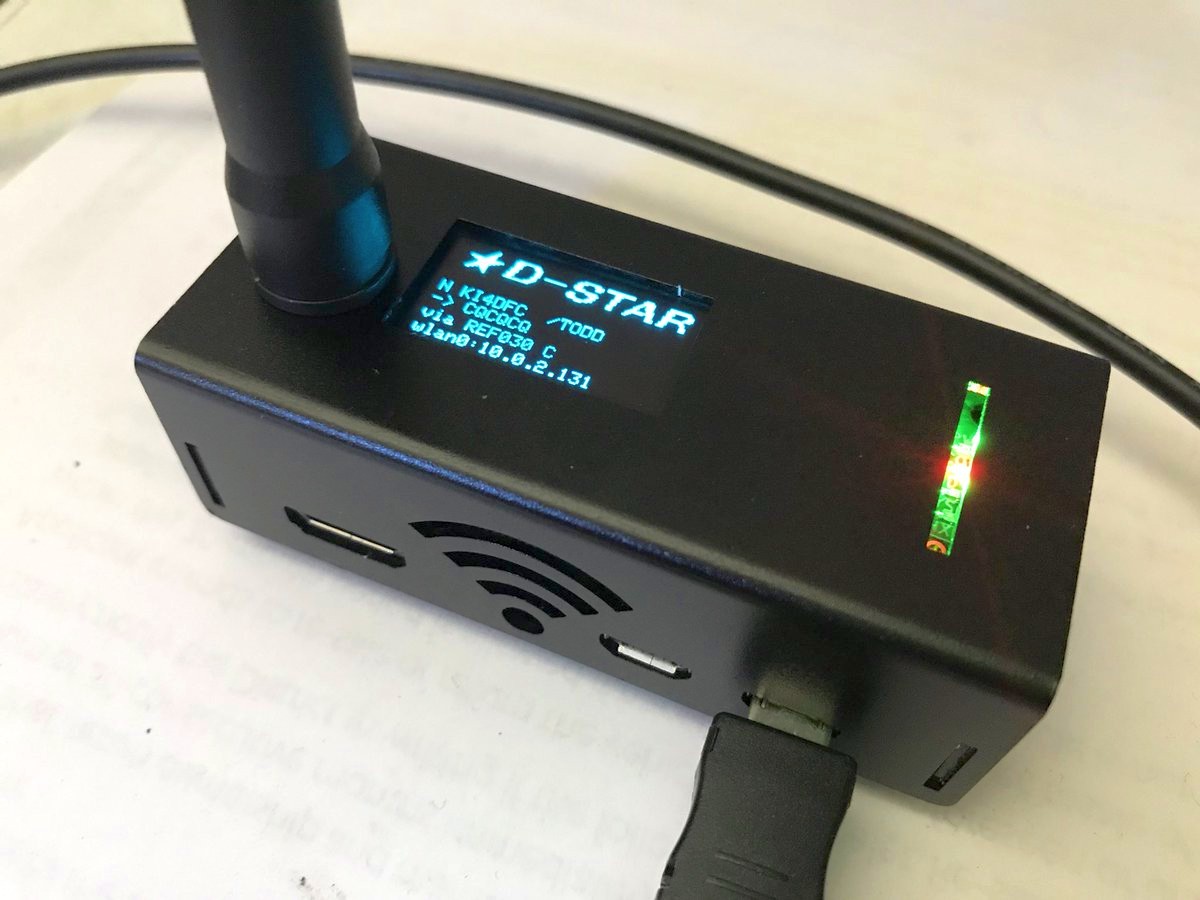

O seu JUMBOSPOT já vai totalmente
configurado para operar no DMR, se você possuir também rádios Dual ou
UHF com outros modos digitais como D-Star ou Fusion, o seu JumboSpot
também pode funciona nesses modos de forma automática e multi-modo ou
individualmente, porém não tenho como configurar modos digitais que não
sejam DMR. Mas o JumboSpot trabalha multi-modo nesses outros modos
digitais.
Os TalkGroups
O ID de um GRUPO ou de uma Repetidora é chamado TG ou TalkGroup, já o ID
de um Radioamador é e sempre será um ID PRIVADO
Um TalkGroup é uma Sala ou Grupo de Conversa que permite a todos que
estejam conectados no mesmo TalkGroup, se comunicarem entre si. Cada
TalkGroup (TG) tem um ID único e exclusivo, porém esse ID é no padrão ID
GRUPO e não ID PRIVADO, existem milhares de TGs em todo o mundo e cada
país tem um grupo de TGs organizados de forma a proporcionar
comunicações mais ou menos regionais, ou ainda a grupos com temas

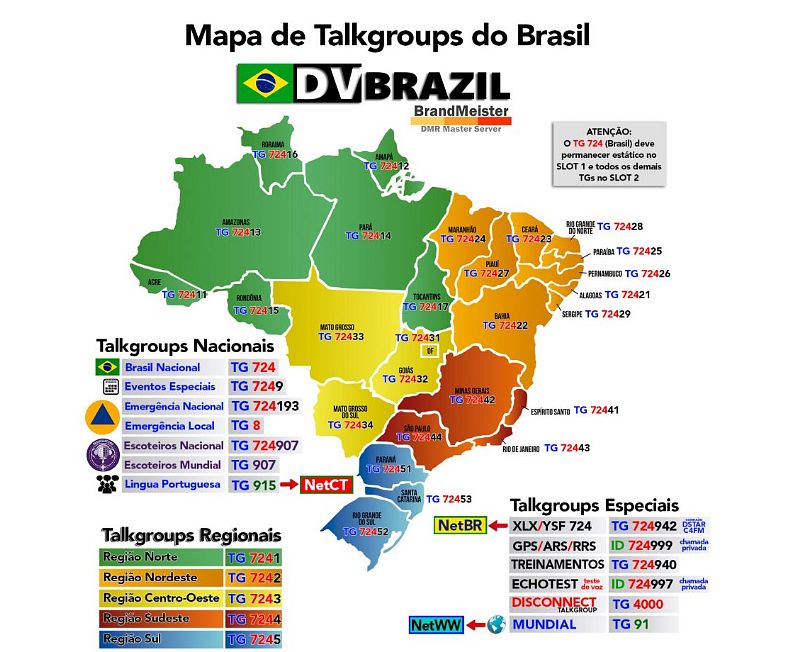

específicos, veja abaixo o Mapa dos Principais TGS Do Brasil porem
existem vários outros TGs aqui no Brasil além desses.
Todos os modos digitais D-Star, DMR e
Fusion conversando uns com os outros
Os modos digitais de voz são incompatíveis e não se comunicam
diretamente entre si, ou seja o DMR não conversa com o D-Star que não
conversa com o C4FM Fusion e vice e versa, porém existem alguns
TalkGroups especiais que convergem todas as plataformas digitais,
possibilitando com que possamos nos comunicar com usuários do D-Star e
do C4FM Fusion. No Brasil temos o TalkGroup 724942 (NetBR) que está conectado ao Reflector
D-Star XLX724D e ao grupo Fusion YSF724, assim cada modo digital acessando o
seu grupo correspondente podem conversar entre sí. Já em Portugual temos
no DMR o TalkGroup 915 (NetCT) que está conectado ao Reflector XLX268F e
assim cada país tem o seu TG de convergência no seu idioma.
Este mapa é uma colaboração do PY2GPS Rafael
