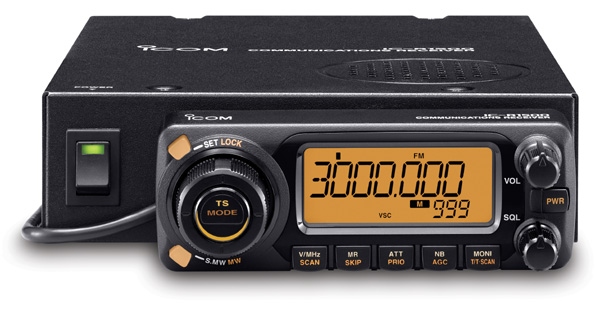

ICOM PCR-1500 - IC-R1500
Com saída para ouvir modos digitais APCO P-25 - DMR -
D-STAR e outros
Para a escuta e decodificação digital
é necessário ligar o rádio ao PC
Receptor de Comunicações All Mode
Wide Range de 10kHz até 3.3GHz AM-USB-LSB-CW-FM e
W-FM

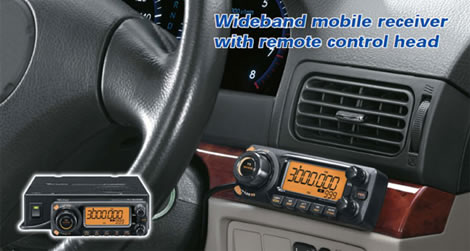

Controlado pelo computador PC ou pelo Painel para uso na base ou no
móvel

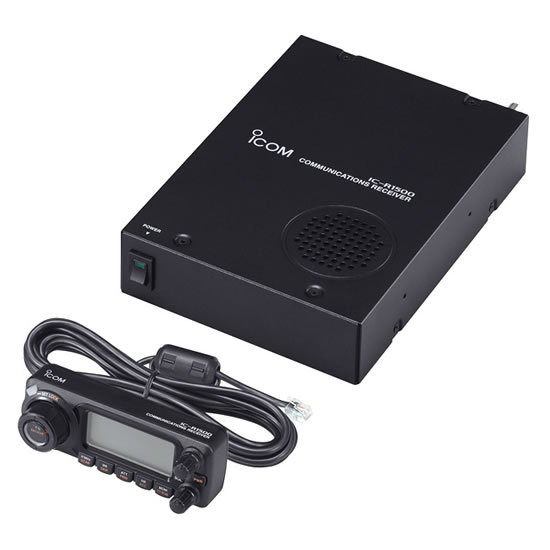

O Icom
IC-R1500 é

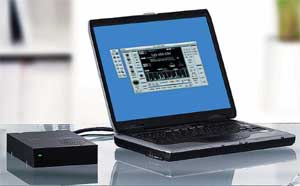

um receptor wideband ( de cobertura ampla ) controlado por
computador e que se conecta externamente ao seu PC por meio da porta USB. Isso fornece
compatibilidade com muitos modelos de computador, mesmo laptops (
Notebooks ). Possui uma
cobertura incrível com recepção desde 100 kHz até 3.3 GHz (sem gaps ou
saltos, direto incluindo a banda de celular). O
vários modos de recepção e largura de banda incluem AM (50/15/6/3
kHz), FM-Wide (230 kHz), FM-Narrow (15/6 kHz), SSB (6/2,8 kHz) e CW
(6/2,8 kHz). Possui um
circuito de tripla conversão garantindo o bom desempenho em toda a gama
de frequências. Excelente sensibilidade em ondas curtas
(1,8-28 MHz) é de impressionates 0.28μV ( um dos receptores mais
sensíveis do mercado ).
 O
Icom PCR-1500 permite escolher entre três telas de interface: Tela
de receptor de comunicações tipo rack, tela de Receptor de comunicações
como um rádio de mesa ou Tela simples.
O PCR-1500 inclui vários outros aperfeiçoamentos e
recursos: Capacidade infinita de Memórias ,
IF Shift, Filtro NB, AFC, VSC Varredura (SCAN) controlado por Voz,
decodificação CTCSS, 6 tipos de verificação e ajuda on-line. Analisador
de espectro poderoso permite que você visualize sinais de verificação
dentro de uma faixa de freqüência especificada. A
faixa de extensão pode ser selecionado como: ± 25 kHz, ± 50 kHz, ± 100
kHz ou ± 200 kHz. Um
alto-falante embutido é fornecido. Jacks
incluem: antena BNC, P2 estéreo para altofalante externo ou fone de
ouvido, Porta USB e P2 estéreo para receber sinais digitais e Packet
Radio em 9600BPS. O opcional
DSP UT-106 (Digital Signal Processing) Processador Digital de
Áudio é um módulo opcional de
extrema performance para remover ruídos e melhorar o áudio e a recepção.
O PCR1500 vem com um adaptador AC, mas também pode ser
alimentado a partir de 12 VDC a 1,8 Amps (com cabo de alimentação
opcional).
Especificações
|
Geral |
|
Cobertura de
freqüência
Gama garantida
França |
0,010–3299,999MHz *
0,495–3000,000MHz
0,010–29,999 * ,
50,200–51,200,
87,500–108,000,
144,000–146,000,
430,000–440,000,
1240,000–1300,000MHz |
|
Modo |
AM, FM, WFM, USB * ,
LSB * ,
CW *
* apenas 0.01–1300MHz. |
|
Faixa de temperatura
utilizável
ao usar com um PC |
–10 a + 60; + 14 ° F
a + 140 ° F
0 ° C a + 60 ° C; +
32 ° F a + 140 ° F |
|
Estabilidade de
frequência |
Menos de ± 3 ppm com
base em 25 ° C (–10 ° C a + 60 ° C) |
|
Etapas de ajuste |
10Hz (mínimo) |
|
Fonte de energia |
12,0 V DC ± 15% |
|
Dreno de corrente (a
12.0V DC)
Max. áudio
Espera |
0.85A typ.
0.7A typ. |
|
Antena Impedância |
50Ω (BNC) |
|
Dimensões
Unidade principal
Controlador |
(W × H × D; projeções
não estão incluídas)
146 × 41 × 206 mm; 5 3 / 4 ×
1 5 / 8 ×
8 1 / 8 em
111 × 40 × 26,5
milímetros; 4 3 / 8 ×
1 9 / 16 ×
1 1 / 32 em |
|
Peso (aprox. :)
Unidade principal
Controlador |
1200 g; 2,6lb
200g; 7 onças
(incluindo cabo) |
|
Receptor |
|
Sistema receptor |
Super-heteródino de
conversão tripla + Conversor descendente |
|
Freqüências
intermediárias |
|
1º |
266,70 MHz |
|
2º |
10,70 MHz |
|
3ª |
450kHz (exceto
WFM) |
|
|
Sensibilidade (menos
que) |
|
|
SSB, CW |
SOU |
FM |
WFM |
|
0,495–1,799MHz |
5,0μV |
25μV |
- |
- |
|
1,8 a 49,999
MHz |
0,5μV |
2,5μV |
0,63 μV *
2 |
- |
|
50-699,999MHz |
0,4μV |
2μV |
0,5μV |
1,4μV |
|
700 a 1300.000
MHz |
0,5μV |
2,5μV |
0,63μV |
1,8μV |
|
1300 *
1 - 2299,999MHz |
- |
- |
5,6 μV |
18μV |
|
2300–3000.000
MHz |
- |
- |
18μV |
56μV |
* 1 1300,000001MHz
* 2 28–49.999MHz
SSB, CW PN = 2,8 kHz,
AM PN = 6,0 kHz a 10 dB S / N FM BW = 15 kHz, WFM BW = 230
kHz a 12 dB SINAD |
|
Seletividade (típica)
SSB, CW, AM
SSB, CW, AM, FM
FM, AM
FM, AM, WFM
WFM |
Mais do que 2.8kHz /
–6dB
Mais do que 6.0kHz /
–6dB
Mais do que 15kHz /
–6dB
Mais de 50kHz / –6dB
Mais de 230kHz / –6dB |
|
Potência de saída de
áudio |
Mais de 500mW a 10% de
distorção com uma carga de 8Ω |
|
Conector SP externo |
2-condutor 3,5 (d) mm
( 1 ⁄ 8 ″)
/ 8Ω |
Todas as especificações
apresentadas estão sujeitas a alterações sem aviso prévio ou
obrigação.
Acessórios fornecidos
-
AD-113A / E *
-
Cabo do controlador,
3.4m; 11,2 pés
-
Antena
-
cabo USB
-
CD de software
* Dependendo da versão
Requisitos de PC
Para uso com software de
controle de PC
-
Microsoft® Windows® XP /
2000 / ME / 98SE
-
USB 1.1 ou 2.0
-
Intel Pentium® III 450 MHz
ou mais rápido
-
Disco rígido com pelo
menos 50 MB de espaço livre em disco
-
Pelo menos 128 MB de
memória (recomenda-se 256 MB ou mais)
-
Display com resolução de
1024 × 768 pixels, alta cor
-
CD-ROM ou DVD é necessário
para instalação de software
-
Vazamentos de áudio USB ou
lacunas podem ocorrer devido à falta de energia do PC
-
É necessário espaço
adicional no disco rígido para gravar som ou armazenar dados de
escopo

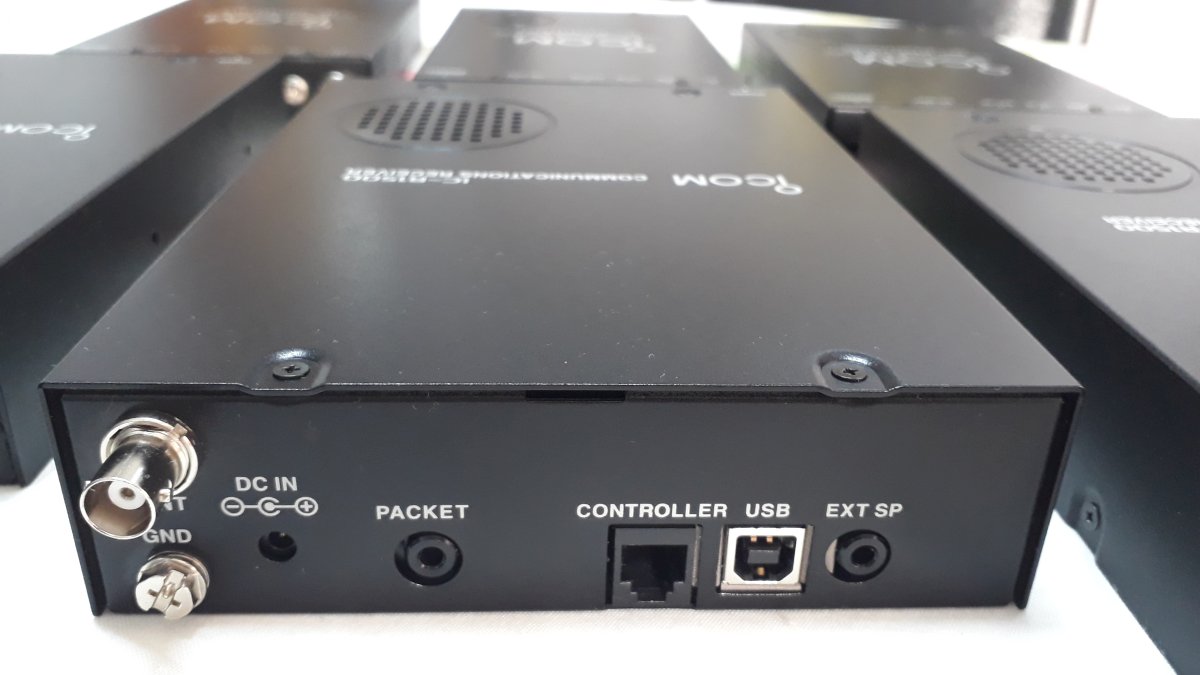

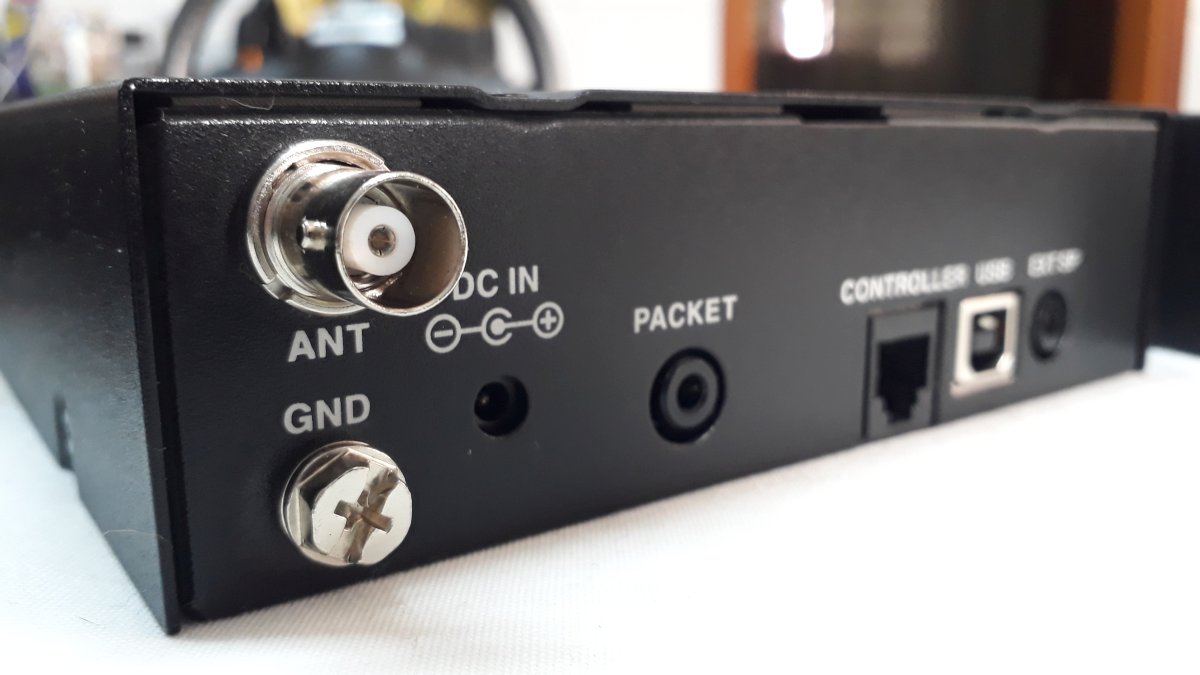

Visão traseira
|
