O DMR pode parecer inicialmente
complicado mas é bem mais simples do que você imagina !
Alem de que, eu já entrego tudo configurado e prontinho
para uso, bastarão poucos minutos para você se familiarizar com tudo.
Não é necessário conhecimento profundo,apenas superficial sobre o
sistema para poder fazer uso, pois tudo já está configurado.
Assista os vídeos
abaixo e veja como tudo é simples e fácil quando você recebe tudo
prontinho e configurado
UMA BREVE INTRODUÇÃO
É normal estranharmos ou acharmos complicado tudo aquilo que é novo,
principalmente quando ficamos anos usando rádios de VHF e UHF que
bastavam ser colocados na mesma frequência ou no máximo ajustarmos o
Offset e o sub-tom para podermos falar com outros radioamadores próximos
ou um pouco mais longe via repetidor... Quem está próximo de um
repetidor de FM pode se valer de um pequeno rádio HT pois o
repetidor se encarrega de ampliar o seu alcance a dezenas de km, este
sistema vem funcionando por décadas, sua única vantagem é que é um
sistema simples e fácil de se utilizar, mas ao longo dos anos se mostrou
falho pois permitia que clandestinos pudessem interferir e atrapalhar
uma comunicação o que acabou se tornando um enorme problema. Quanto mais
abrangente a repetidora maior era a chance de bagunça e interferência de
clandestinos e a repetidora perdia sua principal função que era ajudar
as pequenas e fracas estações a se comunicarem. Com isso muitas
repetidoras foram sendo desativadas e a faixa de VHF e UHF limitou-se
muito.
Dai veio o modo Digital DV ( Transmissão
Digital da Voz ) que trouxe varias vantagens, uma delas e a de não
permitir transmissões clandestinas, já que para fazer uso da Rede
Digital o radioamador tem que possuir um ID (número identificador
digital exclusivo e pessoal) que é associado ao Prefixo da sua Estação
previamente cadastrado e autorizado pelo sistema. Daria para escrever um
livro das vantagens da comunicação digital de voz, mas irei apenas
resumir as principais para dar um idéia de como funciona o sistema DMR e
quais as principais vantagens...
 UM
PEQUENO RÁDIO, E O MUNDO NO SEU BOLSO
Imagine poder levar o mundo do radioamadorismo dentro do seu bolso, isso
mesmo, agora tudo isso é possível graças ao novo Mini HT GD-73 da
Radioddity. Um HT ultra compacto que opera de 400 a 470 MHz nos modos FM
e DIGITAL DMR, modo este que já está consolidado e difundido em todo o
mundo. O radioamador dispõe de 3 modos de voz digital, sendo eles o
D-Star, Fusion ou C4FM e o DMR. A grande vantagem do DMR é que é um
padrão aberto desenvolvido originalmente pela Motorola o que permite
qualquer fabricante de rádio fabricar legalmente, assim sendo grandes
empresas chinesas como Hytera, TYT, Radioddity, AnyTone, B-TECH, Baofeng
e etc, passaram a fabricar rádios digitais DMR voltados a radioamadores
com preços acessíveis e bem mais baratos do que as marcas tradicionais.
A um curto prazo de tempo, a rede DMR de radioamadores cresceu de forma
espantosa como nenhuma outra rede digital havia crescido anteriormente.
Isso se deve ao principal servidor mundial DMR chamado de Brandmeister.

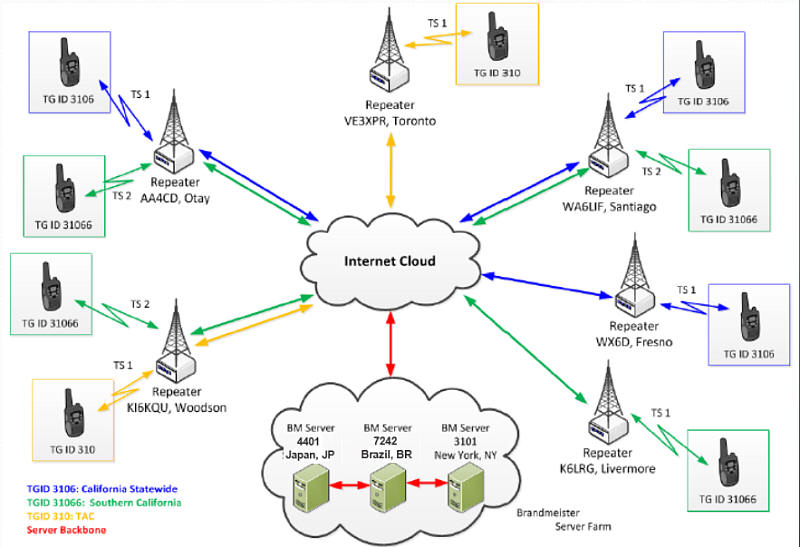

O Brandmeister é um servidor DMR feito especificamente para o
radioamador. O Brandmeister nos permite conectar nossos rádios a
qualquer parte do mundo via Internet, e como todas as repetidoras
Digitais DMR estão conectadas a internet, podemos entrar em uma
repetidora e sair em outra da sua escolha, por exemplo, podemos entrar
via rádio numa repetidora local, e sair em um outra do outro lado do
mundo de forma simples e rápida, basta conhecer o ID da repetidora que
pode ser encontrado facilmente no site do Brandmeister:
http://brandmeister.network ou
RadioID:
https://www.radioid.net/

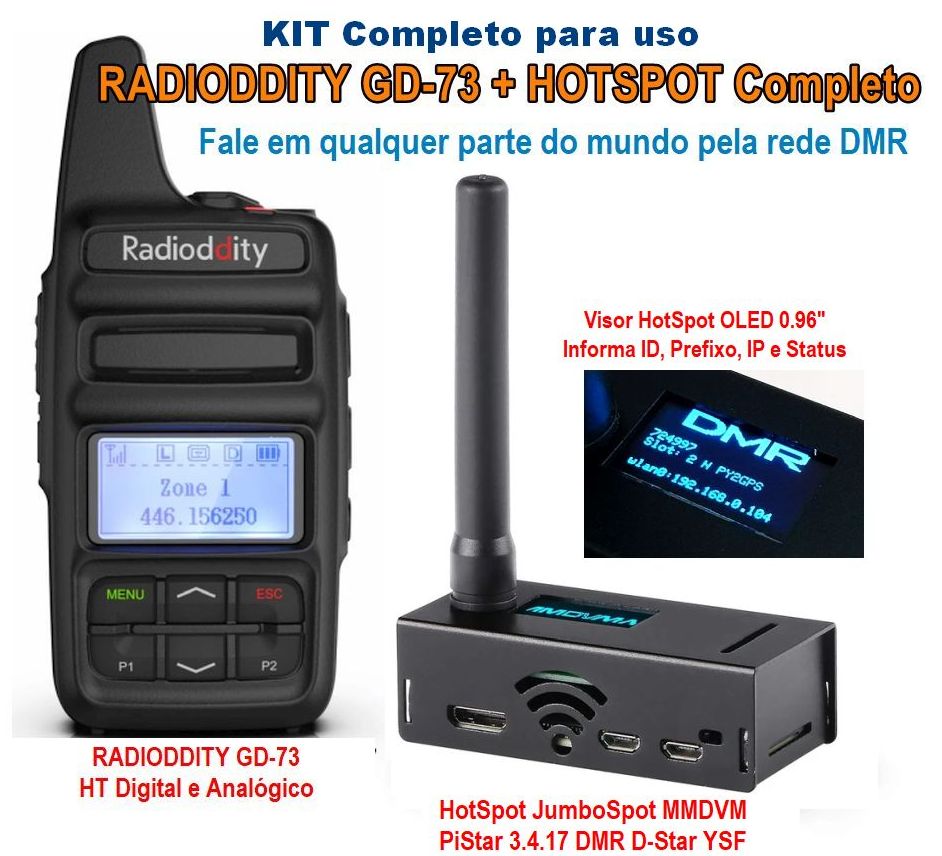

 HOTSPOT
Seu Repetidor Particular de Bolso:
Não se preocupe se onde você mora, reside ou trabalha ainda não existe
um repetidor DMR nas proximidades, pois este KIT já conta com um pequeno
HotSPot que irá conecta-lo a rede mundial DMR, ele será o seu repetidor
de bolso, lhe permitindo total uso da rede DMR via rádio e internet. O
HotSpot é um pequeno e notável repetidor que se conecta a Internet pela
rede WiFi de um roteador caseiro, empresarial ou até mesmo pelo roteador
do seu smartphone ( Android ou Iphone ) permitindo assim total
mobilidade e acesso a rede DMR em qualquer local ( onde exista rede

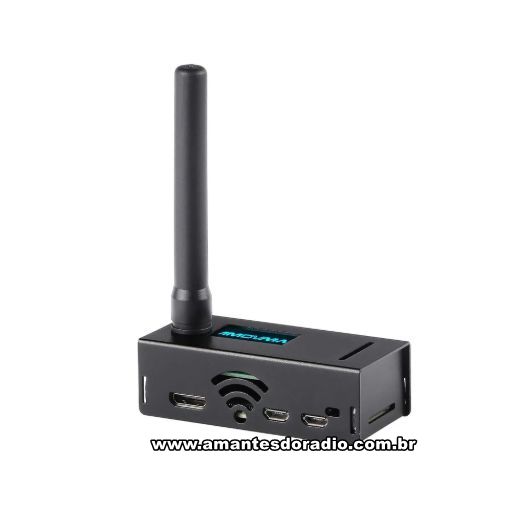

movel ou Internet ). O HotSpot é uma minúscula caixa preta com um visor
OLED composto de duas placas internas, uma é a placa de rádio digital (MMDVM)
com um visor LCD e a outra um Mini Computador (Raspberry Pi-Zero WiFi)
rodando um Sistema Operacional chamado Pi-Star que é carregado (boot)
por meio de um cartão Micro-SD já instalado no Raspberry.
O sistema funciona mais ou menos assim:
Você transmite digitalmente via RF para o seu HotSpot como faria para um
repetidor normal, este por sua vez irá conecta-lo a um Talk Group (
Grupo ou Sala de Conversa ) ou a um ID específico de um repetidor ou de
um radioamador, o ID Privado ou ID de TalkGroup são selecionados
manualmente por você no rádio antes de transmitir, quando você aperta o
PTT o seu rádio transmite na mesma frequência do HotSpot e este ira
conecta-lo automaticamente a rede Brandmeister que irá redireciona-lo
para o ID do TalkGroup ( Sala de Conversa ) ou no caso de um ID Privado
conecta-lo ao Slot 2 de um Repetidor ou radioamador desejado que esteja
em um repetidor físico ou com outro HotSpot.
No sistema DMR, todas as repetidoras
físicas possuem 2 canais digitais distintos e simultâneos na mesma
frequência que são chamados de Slot 1 (TS1) e Slot 2 (TS2) isso só é
possível graças ao sistema TDMA do DMR. Enquanto um repetidor
convencional analógico de FM só consegue transmitir e receber um usuário
por vez no mesmo canal, no padrão DMR conseguimos ter até 2
usuários simultâneos transmitindo e recebendo na mesma frequência, porém
em canais digitais diferentes. Assim convencionou-se que em todo o Mundo
o Slot 1 de uma repetidora estaria sempre conectado de forma
permanentemente ( Estático ) ao Talk Group Nacional no caso do Brasil
usamos o TG724, então se você usar o Slot 1 de um repetidor local, sairá
em todos os demais repetidores do mesmo país, ou seja, estará em Rede
Nacional. Já o Slot 2 seria utilizado apenas para uso local na região da
instalação da repetidora ou seja, se você utilizar o Slot 2 da
repetidora, falará apenas local ( TG1 ou TalkGroup 1 ), porém muitas
repetidoras estão configuradas de forma que permitem uma conexão externa
temporária no Slot 2, a isso Chamamos de Conexão Dinâmica, para acessar
basta selecionar no seu rádio um ID privado ou um ID de Grupo ( TG ou
TalkGroup ) e o Slot 2 desta repetidora será conectado ao ID desejado
por um tempo aproximado de 10 minutos, e depois cairá automaticamente.
Ou você poderá também desativar transmitindo o ID 4000.
O JUMBOSPOT (HotSpot) funciona exatamente
igual ao a um repetidor físico, porém com potência extremamente reduzida
( 10~100 mW ) o que é mais do que necessária para você utiliza-lo
próximo e nas suas dependências com alcance um pouco melhor que a de um
telefone sem fio. Outro detalhe é que o JUMBOSPOT só possui um SLOT no
caso o Slot 2, mas você pode utiliza-lo da forma que desejar com um TG
Estático ou Dinâmico.
O seu JUMBOSPOT já vai totalmente
configurado para operar no DMR, se você possuir também rádios Dual ou
UHF com outros modos digitais como D-Star ou Fusion, o seu JumboSpot
também pode funciona nesses modos de forma automática e multi-modo ou
individualmente, porém não tenho como configurar modos digitais que não
sejam DMR. Mas o JumboSpot trabalha multi-modo nesses outros modos
digitais.
Os TalkGroups
O ID de um GRUPO ou de uma Repetidora é chamado TG ou TalkGroup, já o ID
de um Radioamador é e sempre será um ID PRIVADO
Um TalkGroup é uma Sala ou Grupo de Conversa que permite a todos que
estejam conectados no mesmo TalkGroup, se comunicarem entre si. Cada
TalkGroup (TG) tem um ID único e exclusivo, porém esse ID é no padrão ID
GRUPO e não ID PRIVADO, existem milhares de TGs em todo o mundo e cada
país tem um grupo de TGs organizados de forma a proporcionar
comunicações mais ou menos regionais, ou ainda a grupos com temas

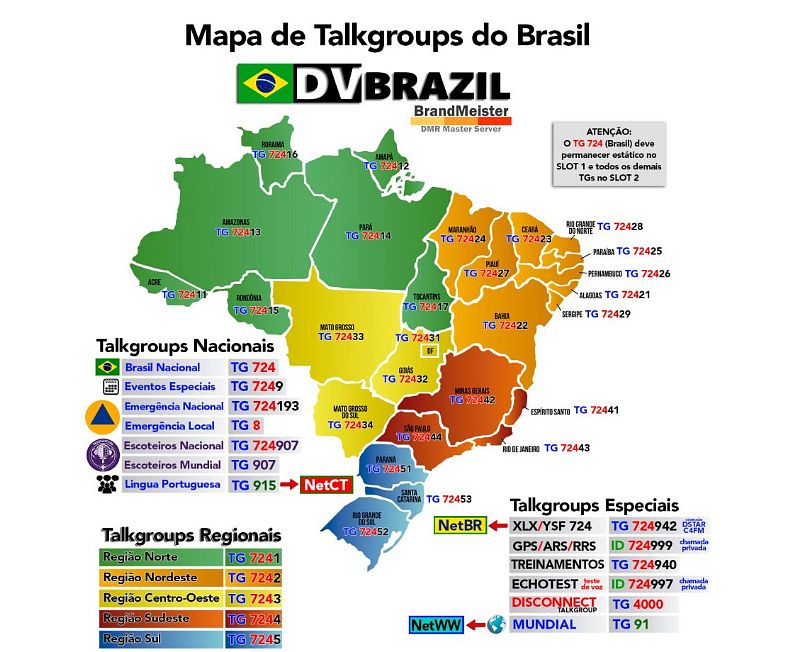

específicos, veja abaixo o Mapa dos Principais TGS Do Brasil porem
existem vários outros TGs aqui no Brasil além desses.
Todos os modos digitais D-Star, DMR e
Fusion conversando uns com os outros
Os modos digitais de voz são incompatíveis e não se comunicam
diretamente entre si, ou seja o DMR não conversa com o D-Star que não
conversa com o C4FM Fusion e vice e versa, porém existem alguns
TalkGroups especiais que convergem todas as plataformas digitais,
possibilitando com que possamos nos comunicar com usuários do D-Star e
do C4FM Fusion. No Brasil temos o TalkGroup 724942 (NetBR) que está conectado ao Reflector
D-Star XLX724D e ao grupo Fusion YSF724, assim cada modo digital acessando o
seu grupo correspondente podem conversar entre sí. Já em Portugual temos
no DMR o TalkGroup 915 (NetCT) que está conectado ao Reflector XLX268F e
assim cada país tem o seu TG de convergência no seu idioma.
Este mapa é uma colaboração do PY2GPS Rafael
Para saber mais sobre o DMR visite
http://www.dvbrazil.com.br

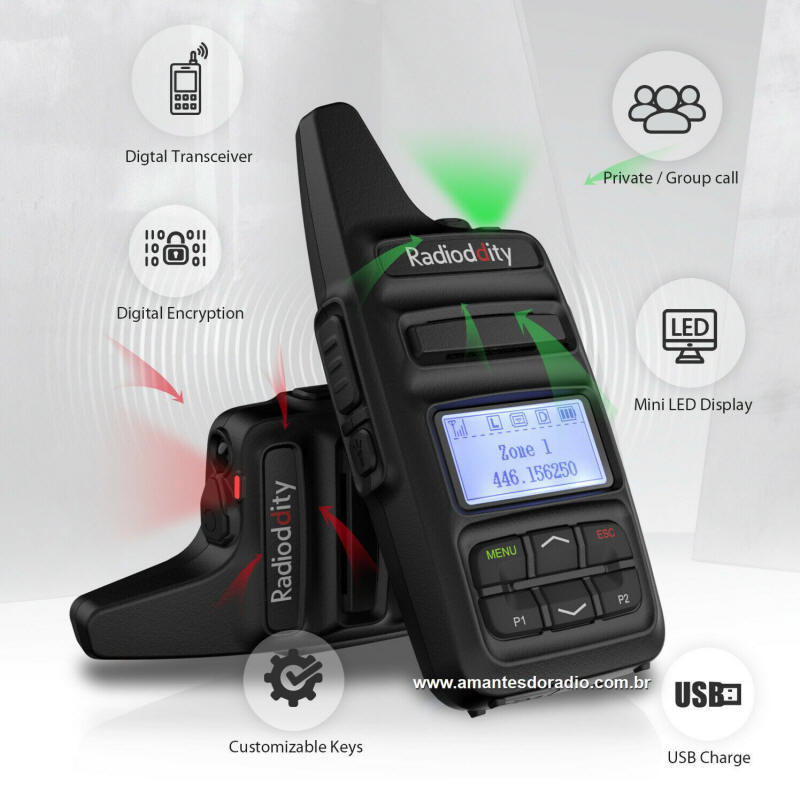

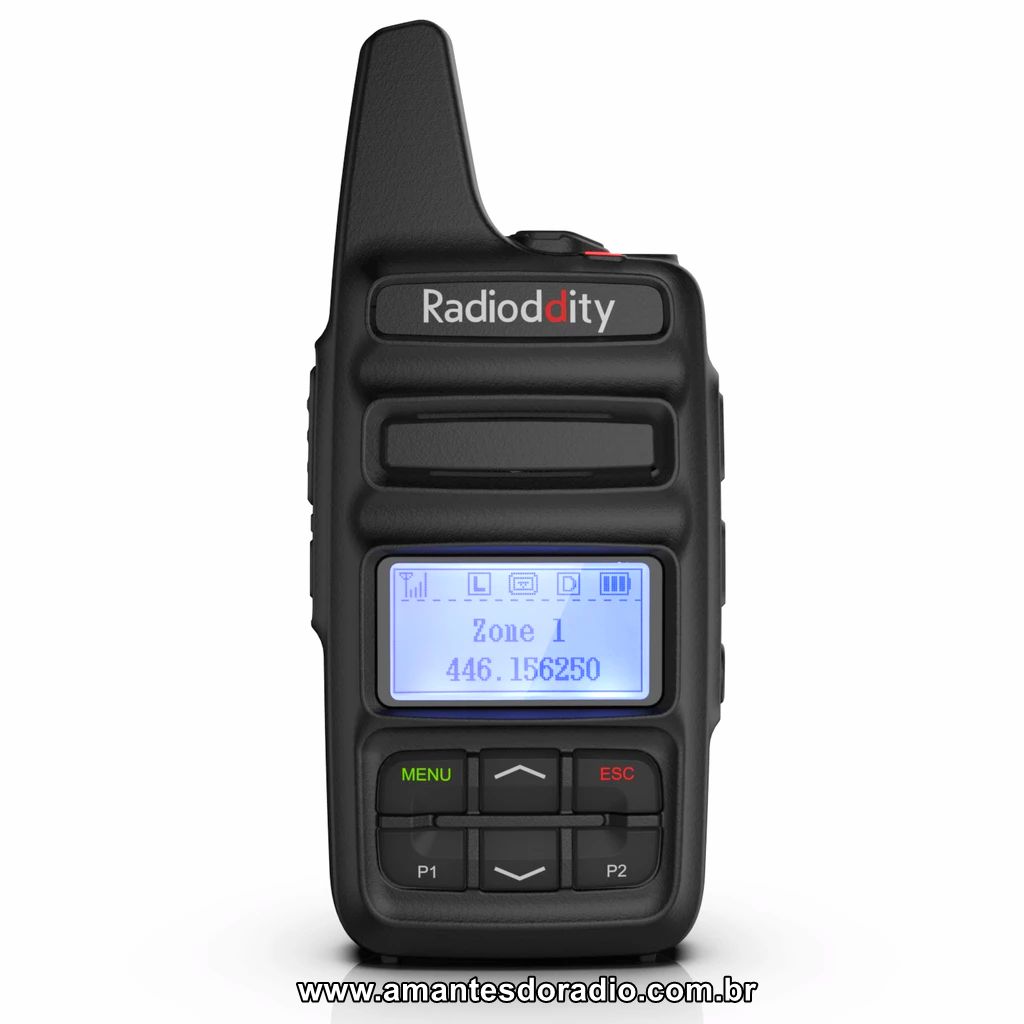

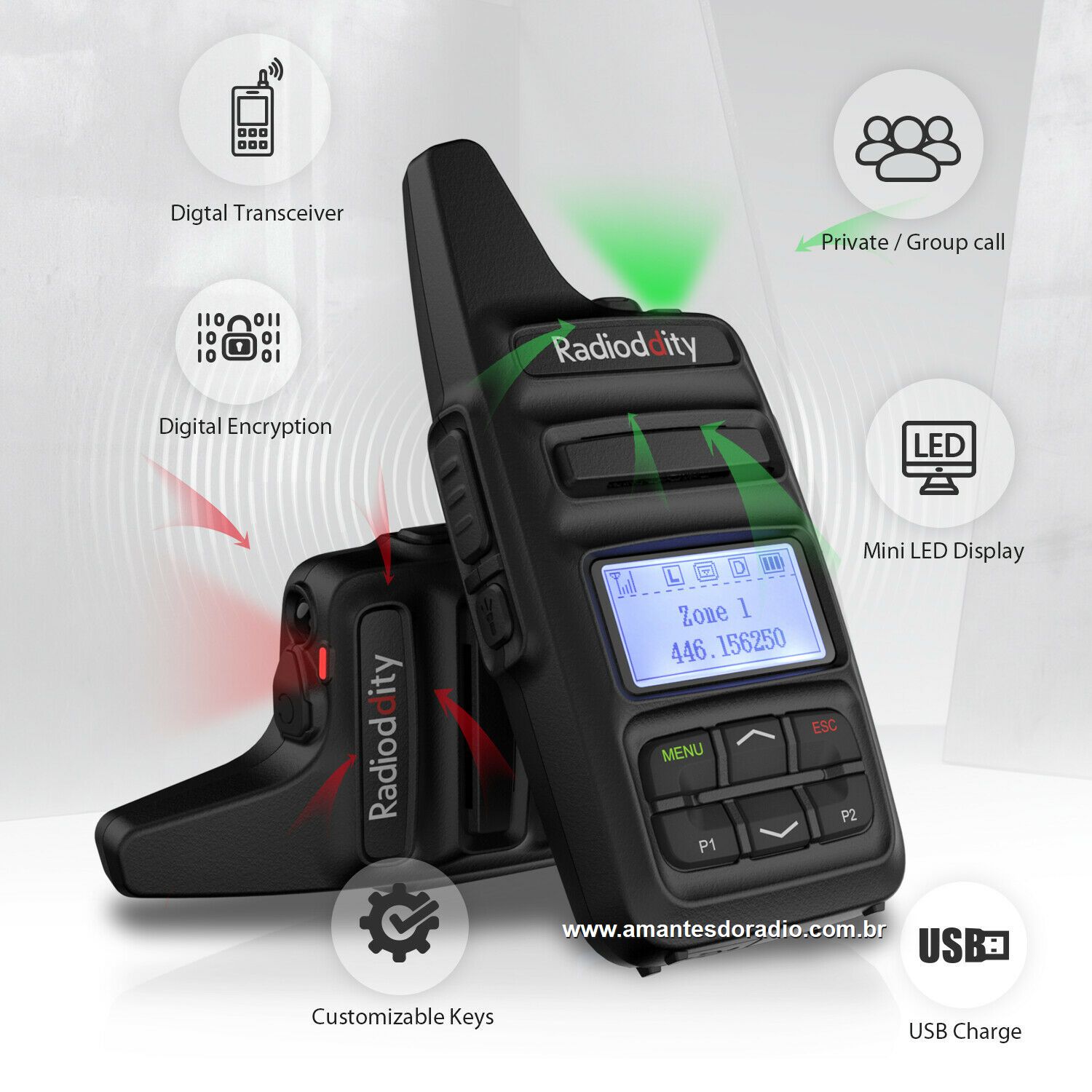

Sobre o Radioddity GD-73A

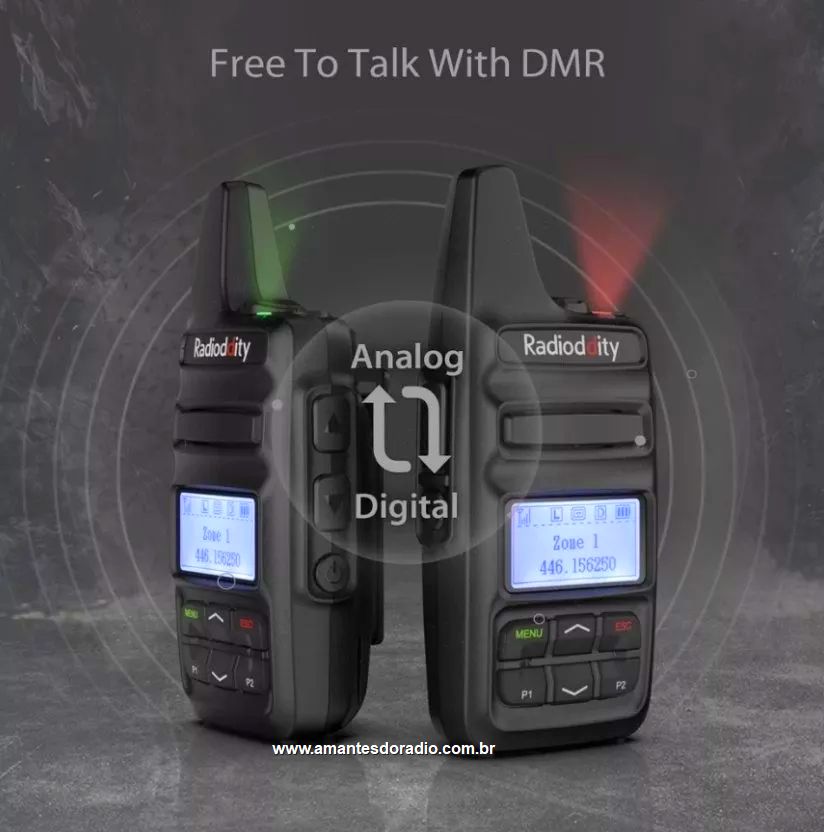

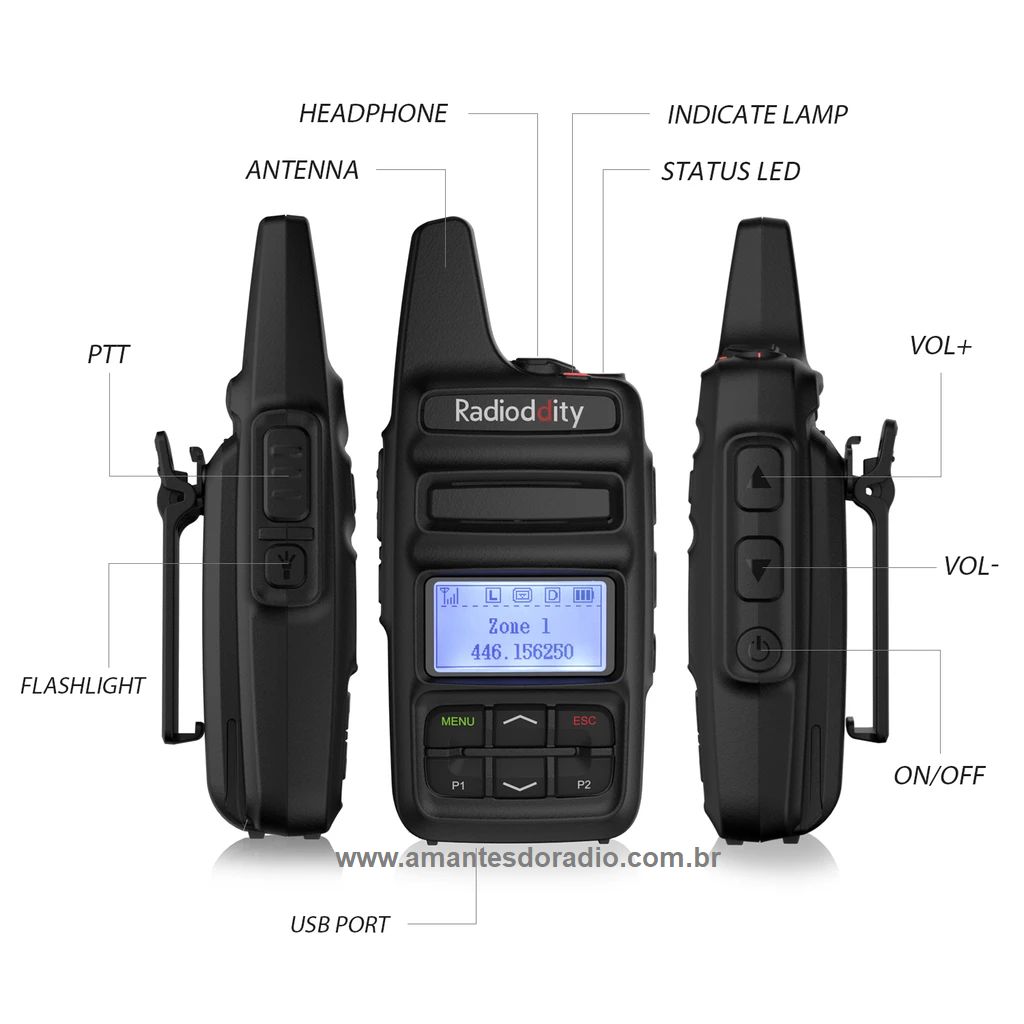

O GD-73A é um HT DMR de bolso completo para levar com você a todos os
lugares, com teclas laterais personalizáveis, 1024 canais, bateria de

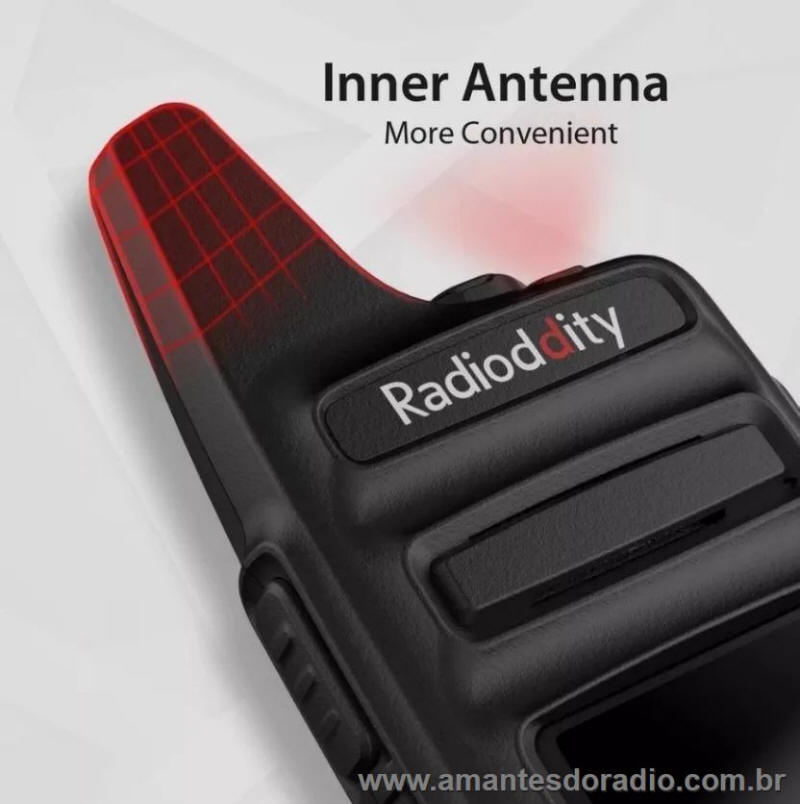

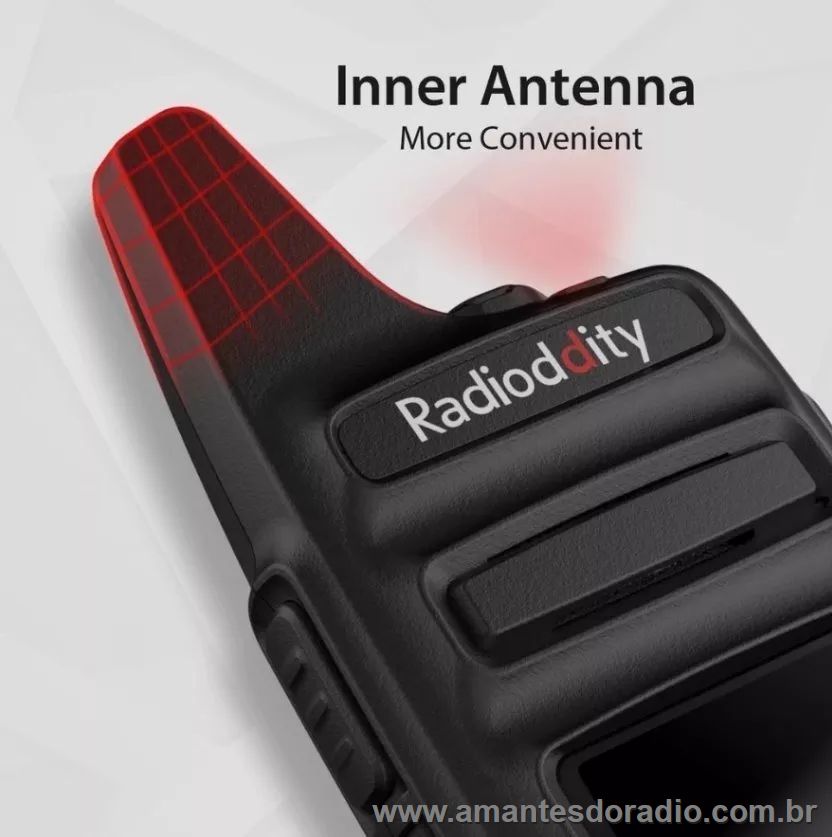

2600mAh, modo digital e analógico, antena embutida de alto ganho,
teclado de fácil operação, um mini corpo, um cabo micro-USB para
carregamento e programação. É um DMR poderoso e profissional para sua
operação diária em ambientes externos e internos. Certificado pela FCC e
CE.
A portabilidade leve, a bateria de alta capacidade e o design
personalizável pelo usuário o tornam o rádio perfeito para usuários
Radioamadores novos e experientes.

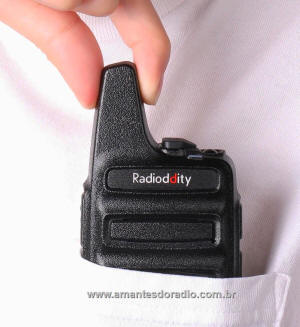

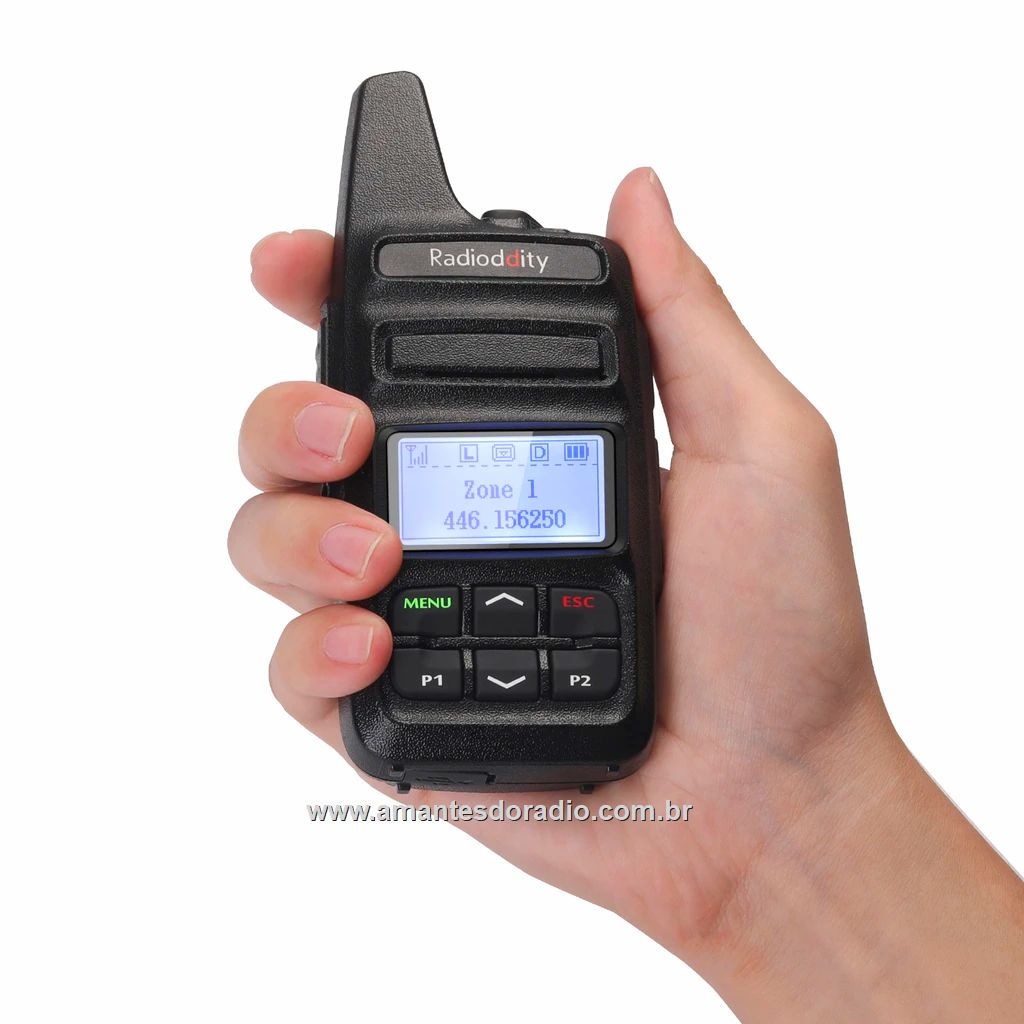

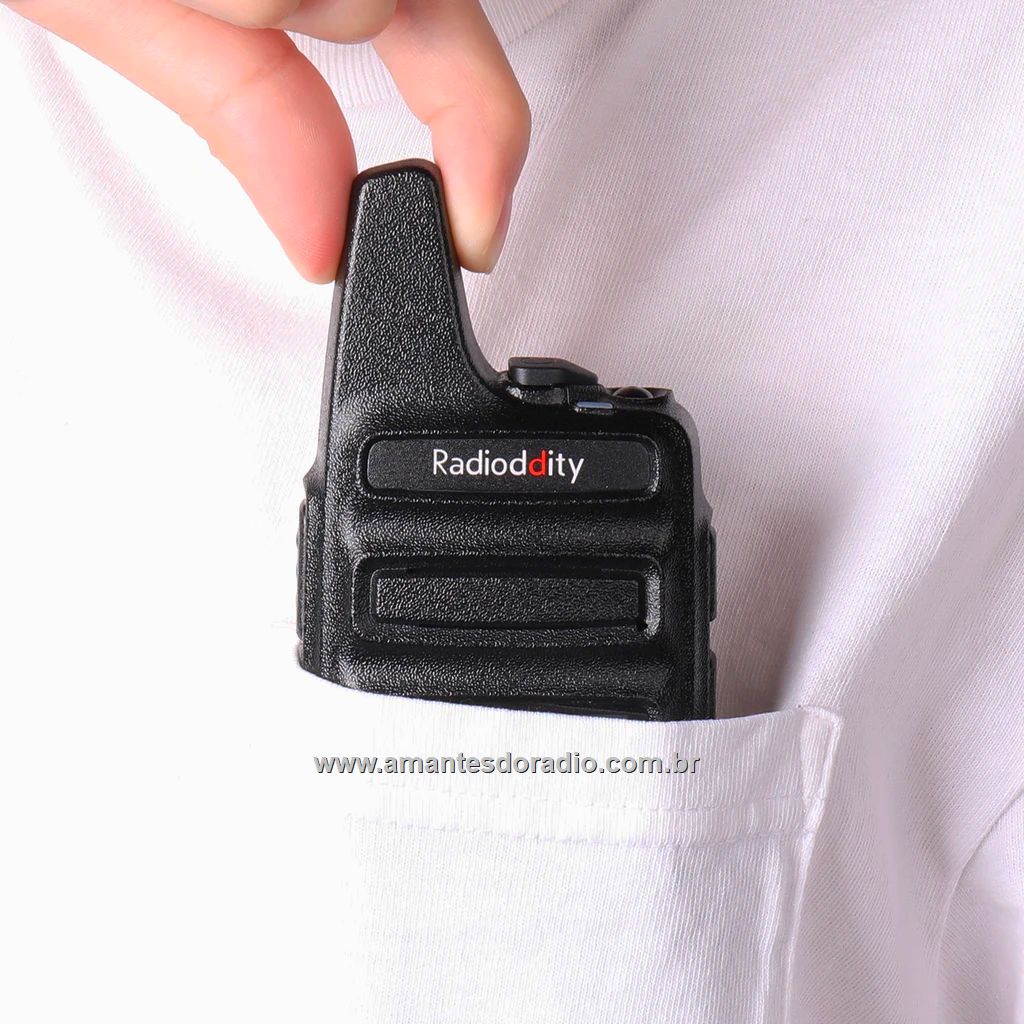

PALM SIZE
DMR: Compatível
com o MOTOTRBO, o GD-73A possui tamanho leve e mini, que cabe facilmente

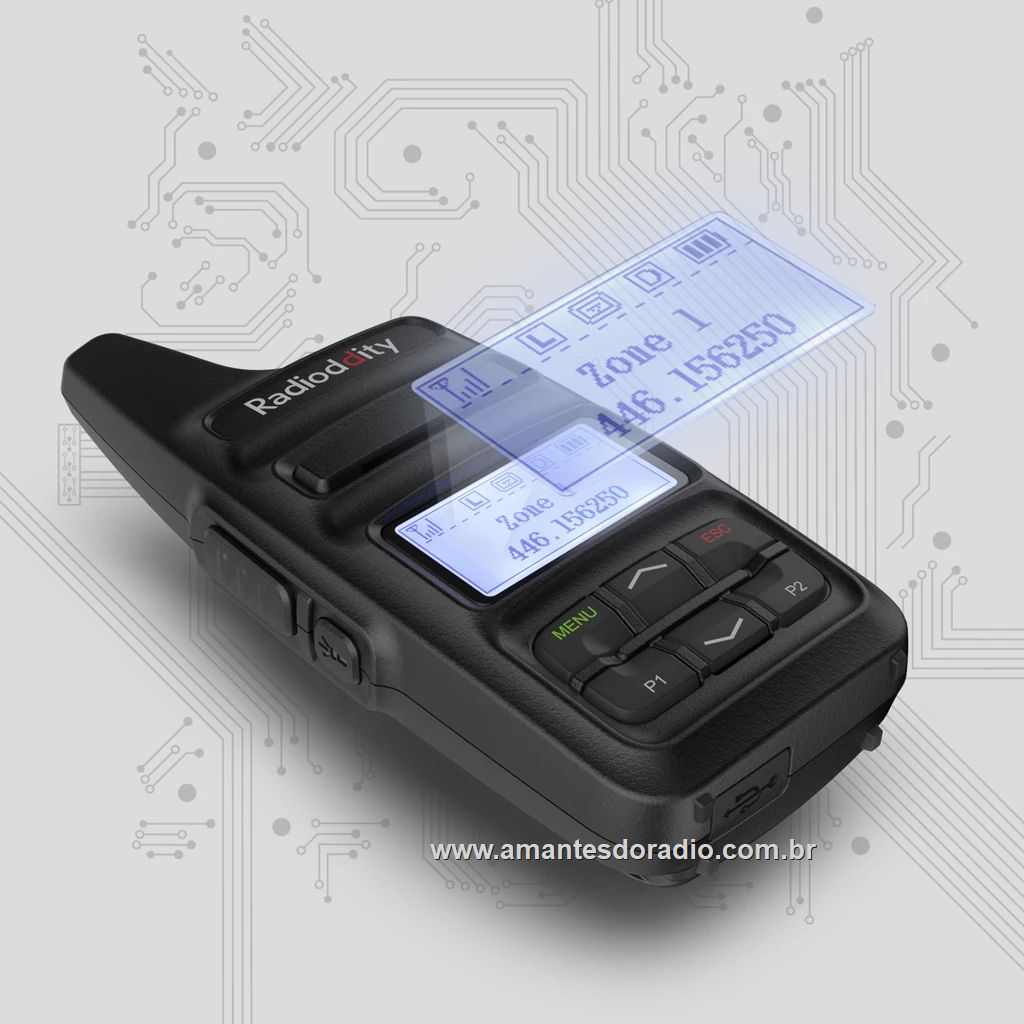

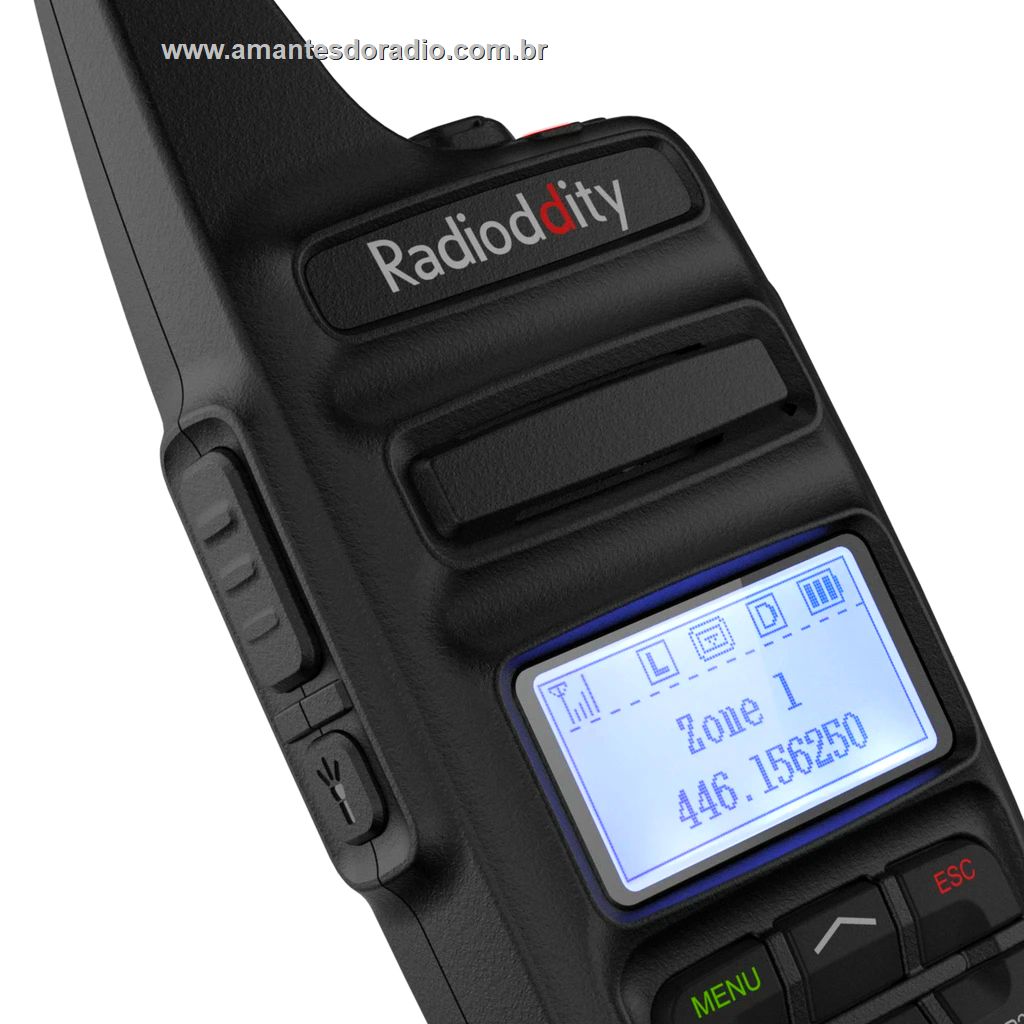

no seu bolso. A tela LCD clara e o teclado compacto alcançam uma
operação de rádio com uma mão simples, mas eficaz, perfeita para uso
comercial.

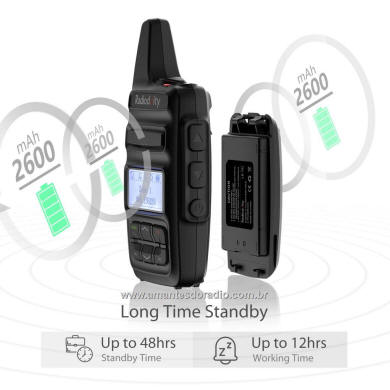

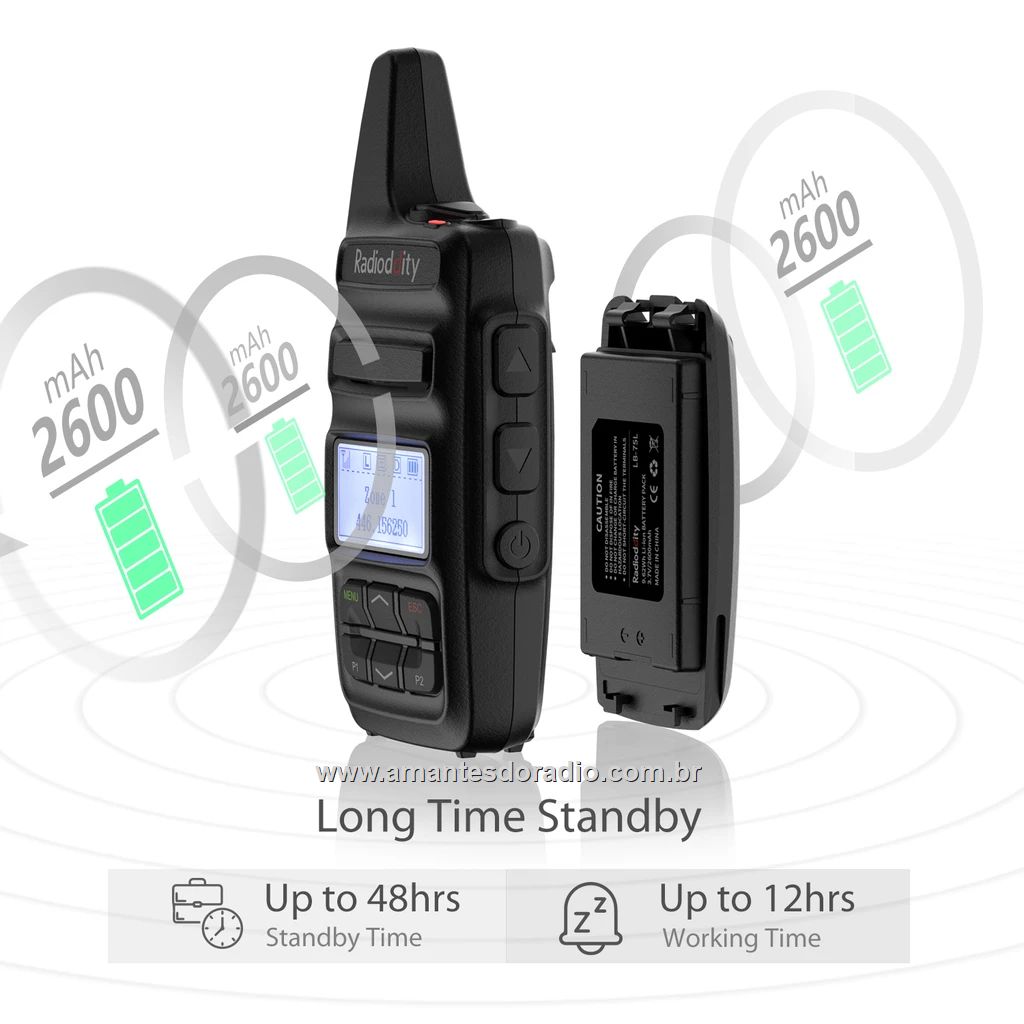

BATERIA DE
2600mAh E TECLAS PERSONALIZADAS: a bateria
de grande capacidade de 2600mAh suporta 48 horas em standby e até 16
horas em trabalho contínuo. Você pode atribuir 4 funções diferentes (de
um total de 21) a 2 teclas personalizadas para atender às suas
necessidades.

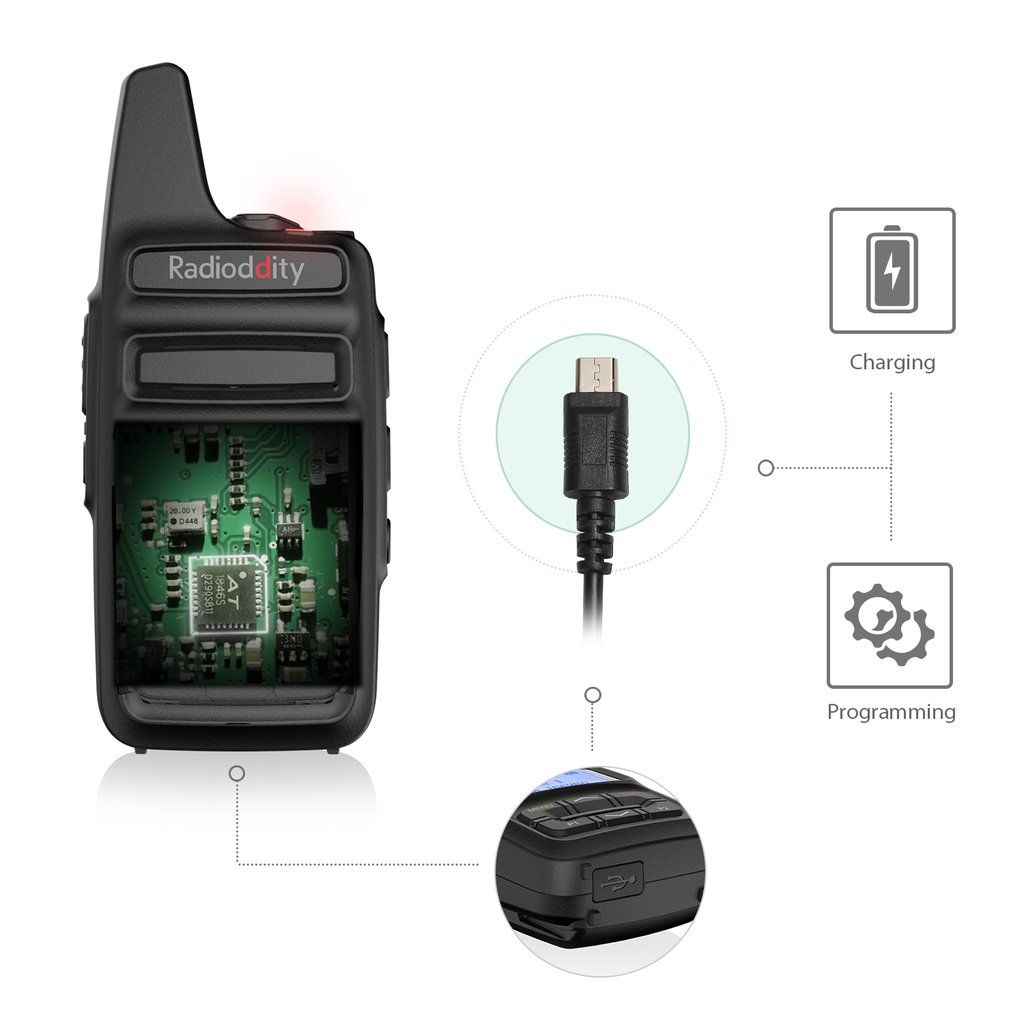

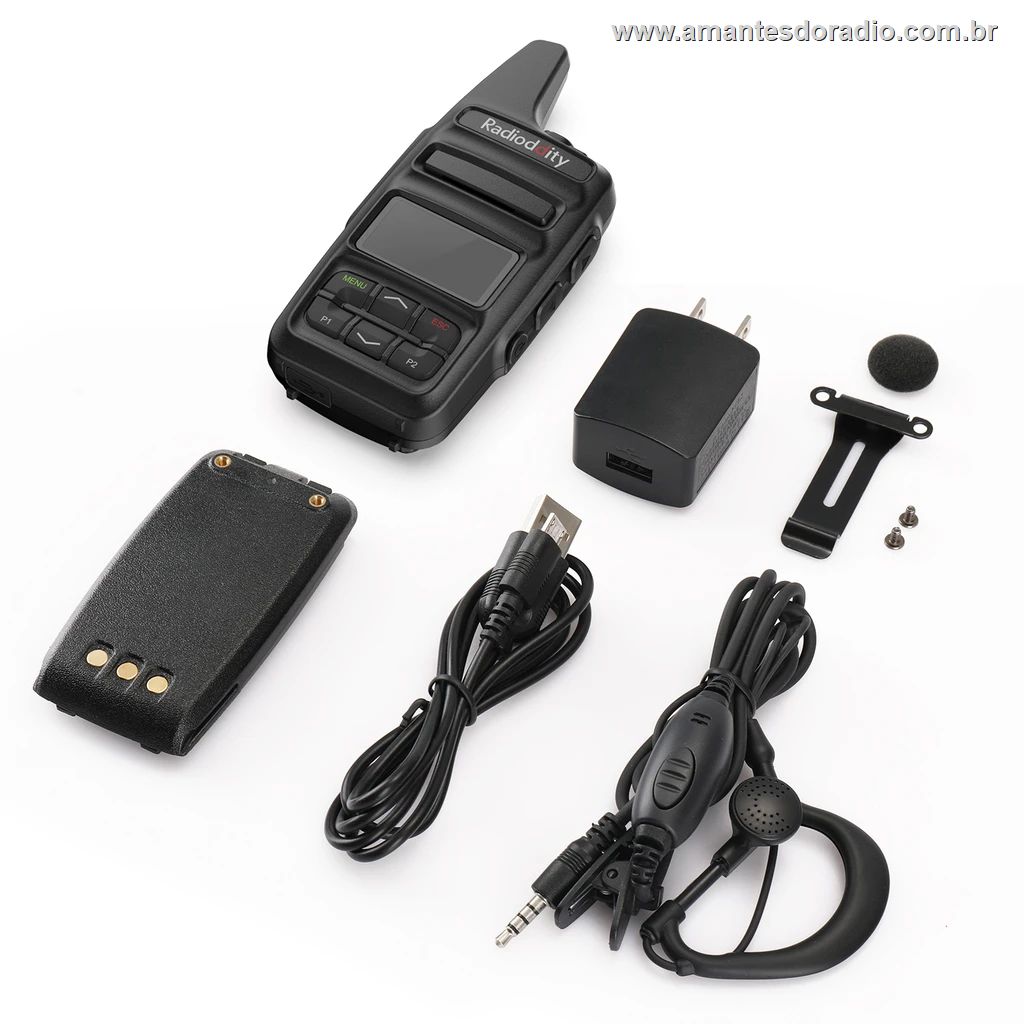

CONECTIVIDADE Micro USB & USO DE HOTSPOT: Vem
com um cabo micro USB para carregamento e programação. É ideal para uso
diário e em combinação com seu hotspot pessoal.
Especificações
Geral
Faixa de
frequência: GD-73A: 406.1-470MHz
Número de
canais: 1024 (em 64 zonas de 16 canais cada)
Espaçamento entre canais: 12,5kHz (Modo Digital) | 25 KHz / 12,5 KHz
(modo analógico)
Tensão
operacional: DC 3.6V
Capacidade
da bateria: 2600mAh padrão Íon-lítio
Faixa de
temperatura de trabalho: -30 ℃ ~ + 60 ℃
Faixa de
temperatura de armazenamento: -40 ℃ ~ + 85 ℃
Impedância
da antena:
áudio 50Ω potência de saída: ≤1W @ 16Ω
Dimensões
(H * W * D): 115mm * 50mm * 32mm
Peso:
148g Potência de saída RF do
transmissor
GD-73A:
≤2W
Estabilidade de frequência: ± 1.0ppm
Canal
adjacente espúrio: ≤60dB
Potência
de slot livre: TDMA ≤ -57dBm
Zumbido e
ruído: -40dB@12.5kHz Seletividade de canal adjacente: TIA603C: 65dB | ETSI:
60dB
Radiação
espúria: antena 9kHz - 1GHz ≤-36dBm | 1GHz - 12.75GHz ≤-30dBm
Modulação
FM: 12.5kHz: 11K0F3E
Modo
digital 4FSK : 12.5kHz (apenas dados): 7K60FXD | 12.5kHz (dados + voz):
desvio
máximo da modulação 7K60FXE : 2.5kHz@12.5kHz
Potência
de slot não ativo: ≤ -57dBm
Protocolo
digital ETSI TS 102 361-1 -2 -3
Tipo de
vocoder: AMBE + 2TM
Resposta
de áudio: + 1dB ~ -
Modulação 3dB BER (taxa de erro de bits): ≤5%
Receptor
Sensibilidade analógica: 0,35µV / -116dBm (20dB SINAD) | 0,22µV /
-120dBm (típico)
Sensibilidade digital 0,3µV / -117,4dBm (BER 1%) | 0,22µV / -110dBm (BER
5%)
Rejeição
de co-canal: ≥-12dB
Resposta
espúria: TIA603C: 75dB | ETSI: 70dB
Potência
de saída de áudio: 1W
Resposta
de áudio: 1dB ~ -3dB
Distorção
de áudio nominal: 3% (típico)
Radiação
espúria: Antena: 9kHz - 1GHz ≤-57dBm | 1GHz - 12.75GHz ≤-47dBm

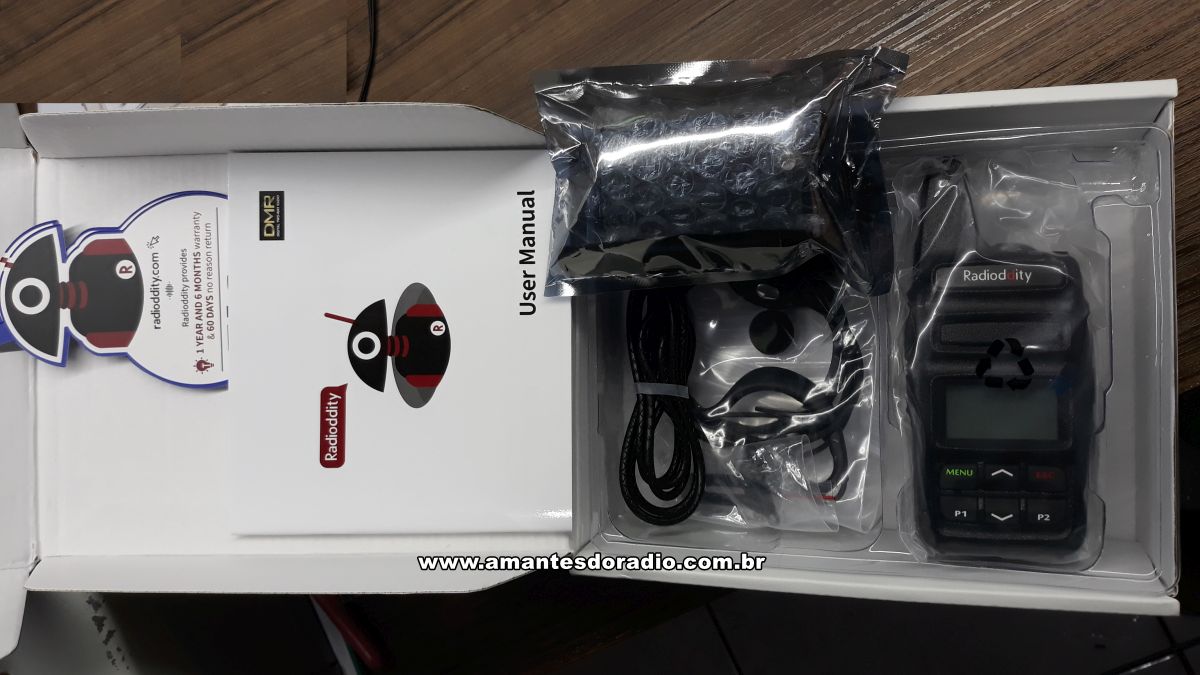

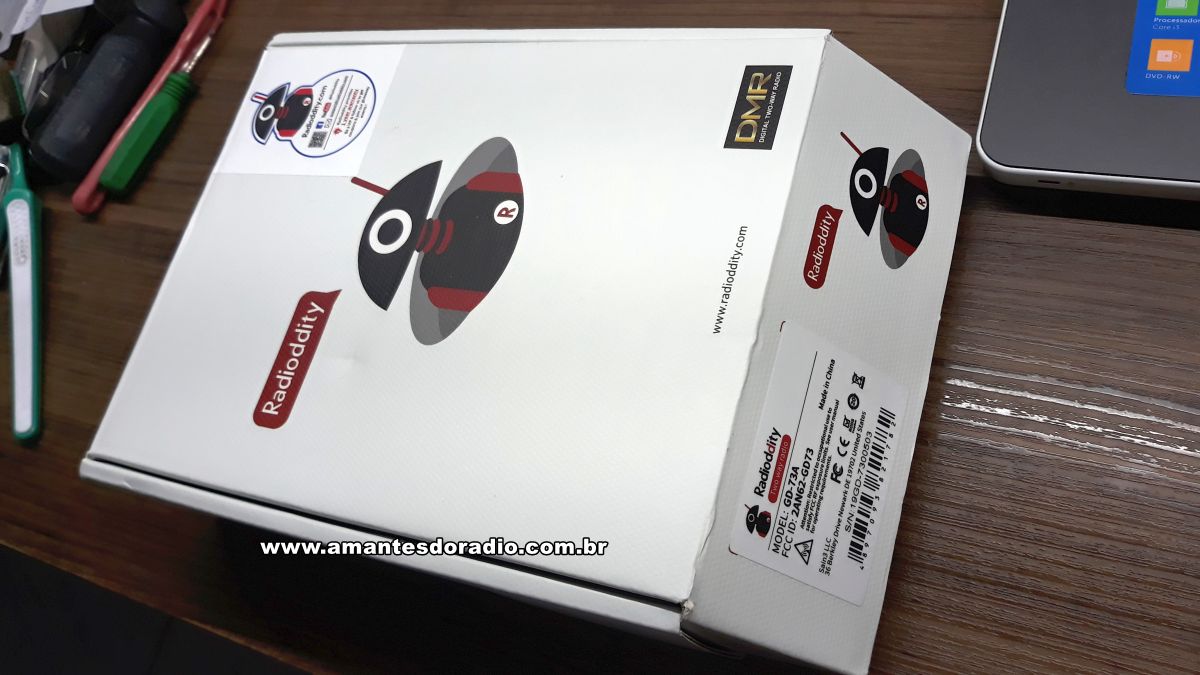

Conteúdo
da embalagem:
1 x rádio
GD-73A / E
1 x
bateria de íon de lítio de 2600mAh
1 x clipe
de cinto (com dois parafusos)
1 x cabo
de programação (disponível para carregamento)
1 x
adaptador de energia
1
x adaptador de alimentação 1 x fone
de ouvido 1 x manual do usuário
|
