ROHDE & SCHWARZ ESMC

Home
Acima

ENTREVISTA DX

EDSON BRUNO Direto do EUA entrevista RENATO ULIANA
Sobre o Amantes do Rádio

Clique aqui para ouvir



Membro DXCB


Membro Route 73

 P-U-R-A   R-A-R-I-D-A-D-E
O único a venda em todo o mundo


Clique nas fotos para ampliar

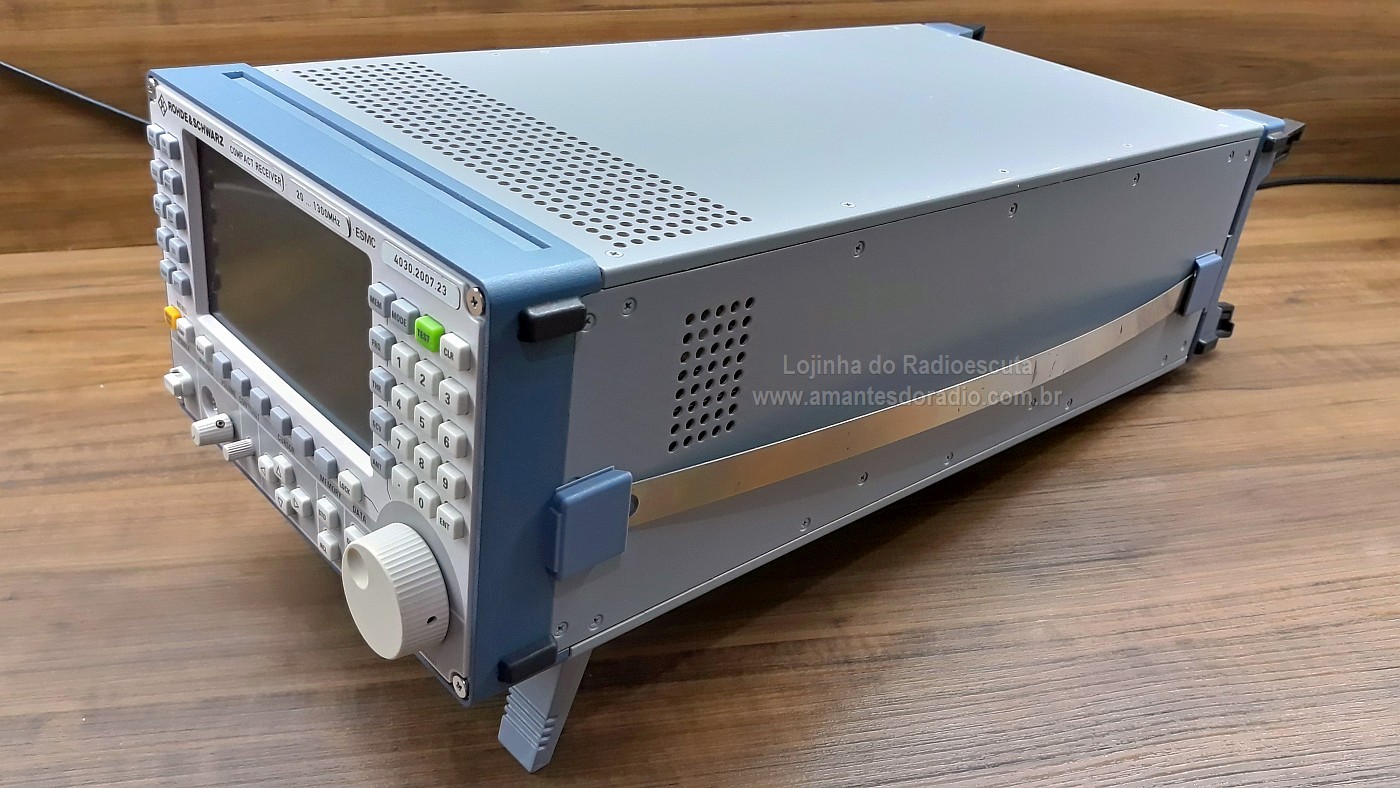

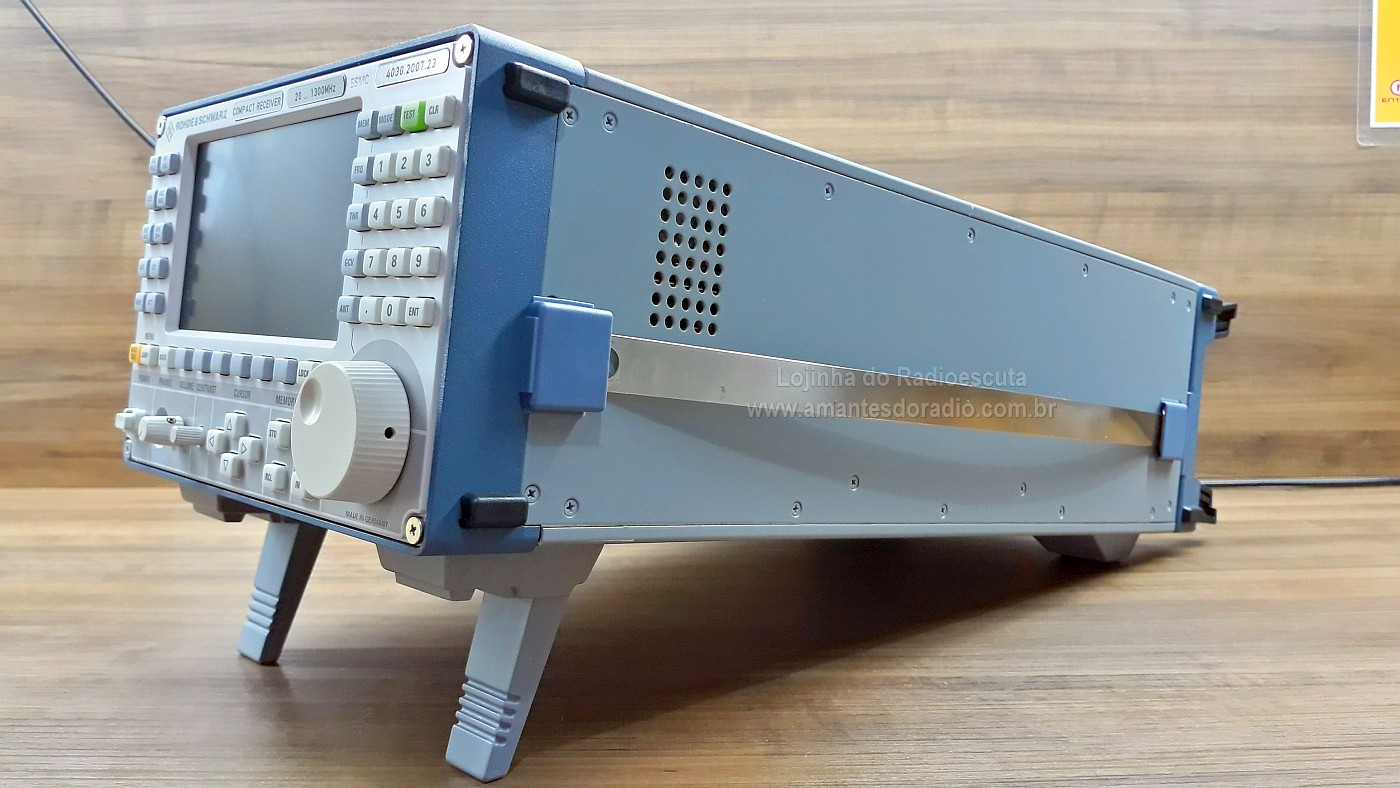

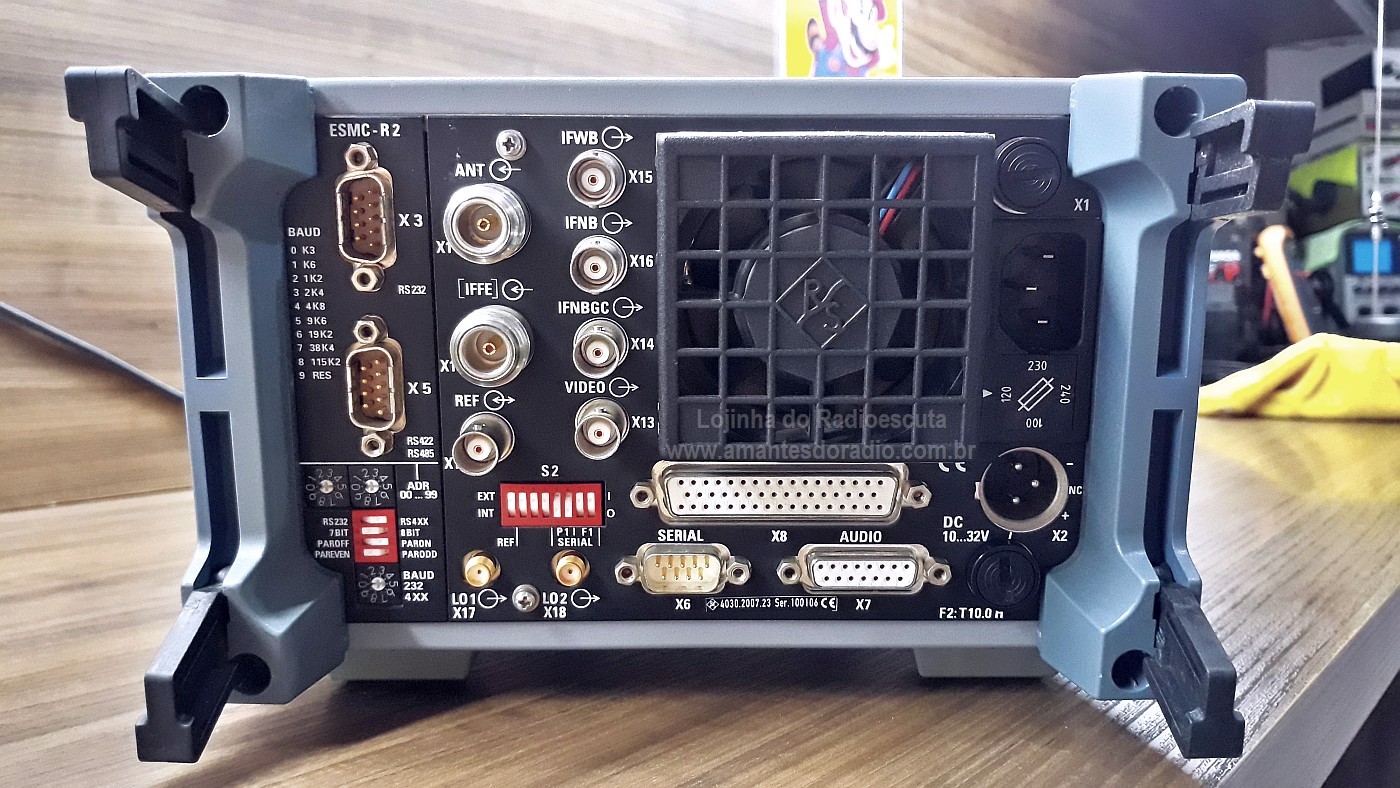

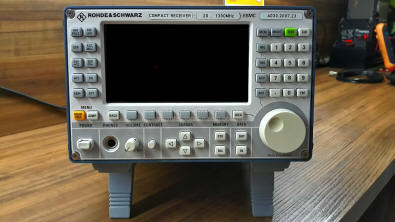

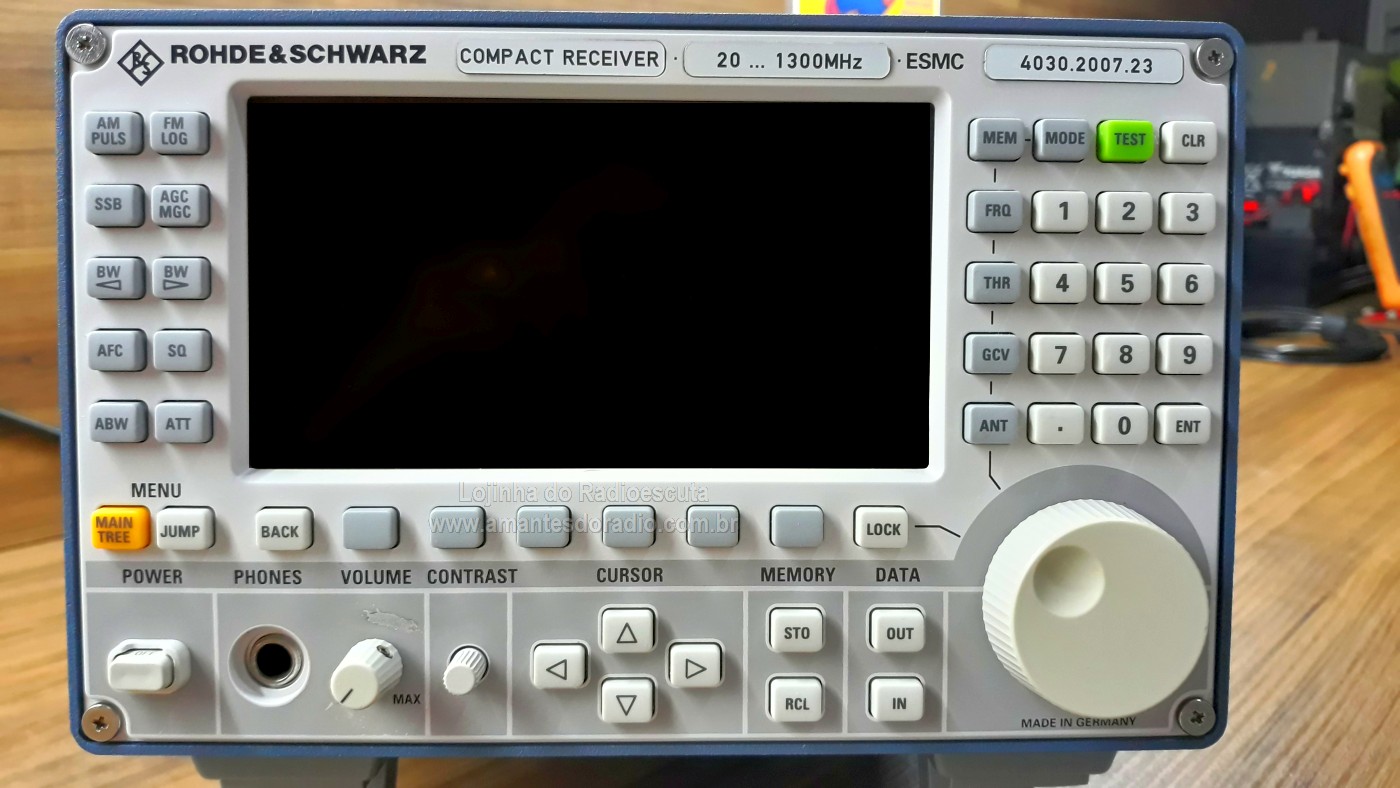

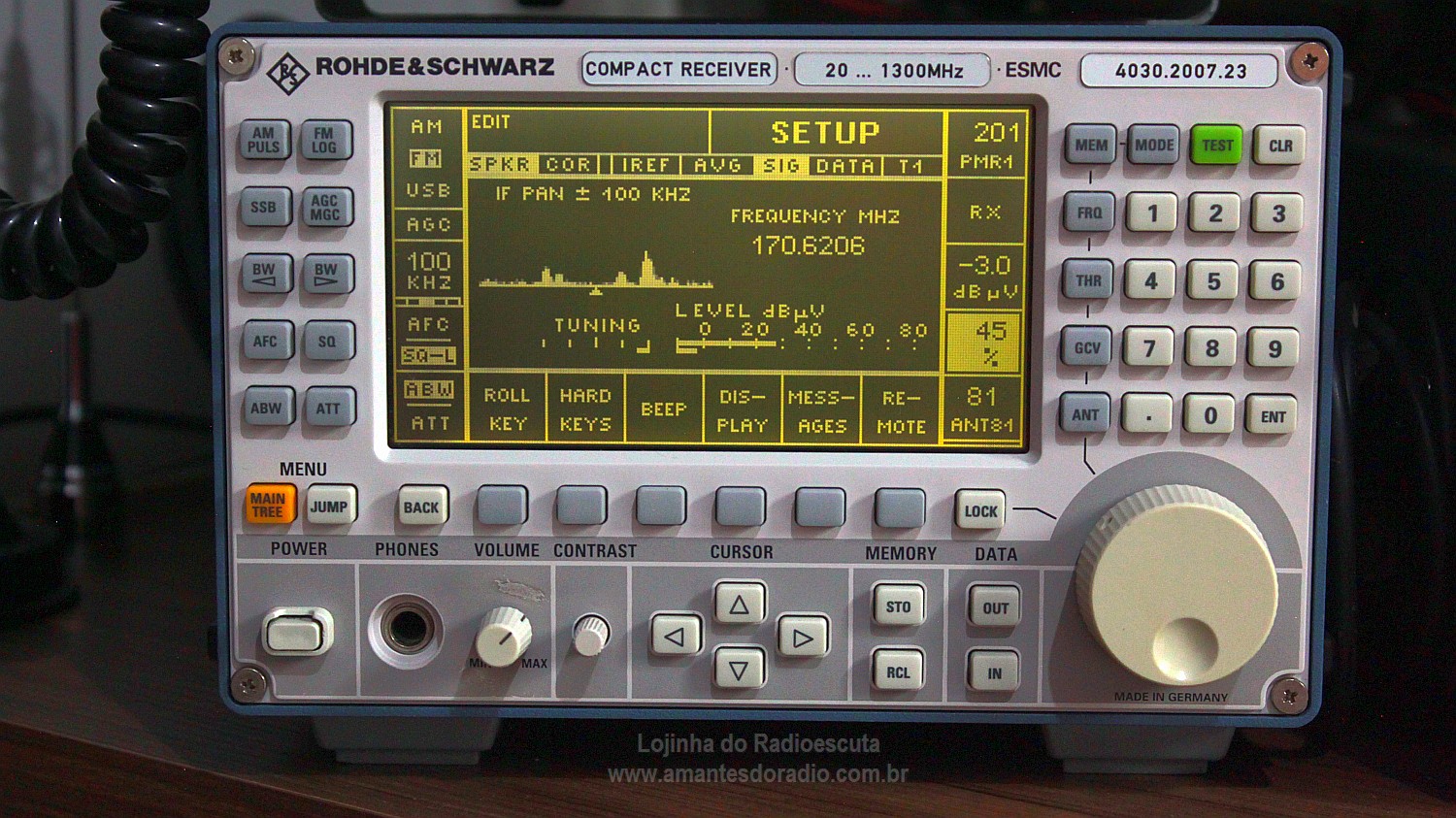

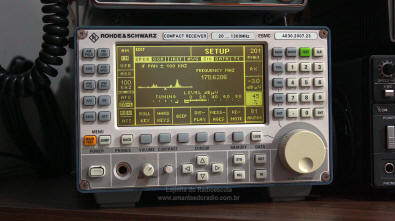

Fotos originais do produto a venda

Passe o mouse sobre as miniaturas ou clique para ampliar

Depósito Bancário
de R$ 10.000,00
R$ 7.000,00
Basta enviar um e-mail informando o produto
e o seu CEP para QAPNET@TERRA.COM.BR

Compre  pelo PAGSEGURO
No cartão de crédito em até 12 x
Com Seguro de Envio Já Incluso

Apenas R$ 7.600
,00

Itens que acompanham este produto:
  • 01 Receptor Rohde & Schwarz ESMC-T2
  • 01 Cabo de força
  • CD com programa para escutar digital

Este modelo cobre de 20 MHz a 1.3 GHz
Modos:
AM-PULSO-FM-LOG-USB e LSB
ESMC-T2 4030.2007-23 com 5 larguras de BW:

  • 8 kHz
  • 15 kHz
  • 100kHz
  • 2MHz
  • 8MHz

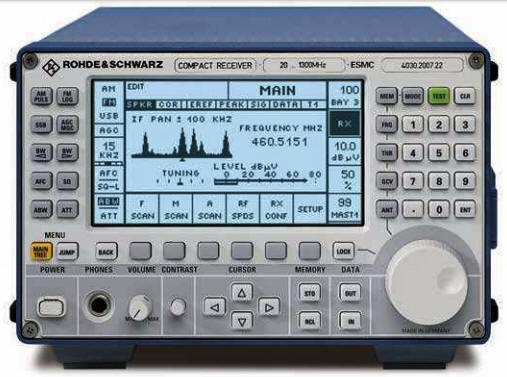

DESCRIÇÃO

O ESMC é um receptor profissional de VHF-UFH ( 20MHz a 1.3GHz ) da Rohde & Schwarz. Os engenheiros usam receptores de interferência eletromagnética (EMI) durante os testes de regulamentação de conformidade. Um receptor EMI é um dispositivo que pode medir várias características diferentes de sinais de rádio, bem como calibrar atenuadores e geradores de sinal de radiofrequência (RF). Assim além de servir como um poderoso receptor, o ESMC também é um poderoso instrumento de medição.

NOTA: Apesar de ser sofisticado e cheio de recursos, sua operação é extremamente intuitiva tornando o seu uso muito fácil

PDF do Catálogo em inglês: Clique aqui

Características adicionais:

  • Faixa de freqüência: (está com o sintonizador 1 e 2)  cobertura de 20 MHz a 1.3 GHz
  • Exibição de espectro RF e IF
  • Extensão de frequência específica de HF para UHF
  • Detecção de emissões ágeis de frequência com varredura analógica
  • Design compacto e baixo peso ( para os padrões profissionais da época )
  • Operação simples via Visor LCD
  • Ampla faixa dinâmica e alta capacidade de sobrecarga
  • Resolução de frequência de 1 Hz
  • Ruído de fase baixa
  • Operação mestre / remoto sem PC
  • Medição precisa do nível do sinal
  • Visor de deslocamento para frequência de canal
  • Unidade de controle remoto para uso móvel
  • Alimentação CA / CC sem alterar a fonte de alimentação

Recepção de sinal:

  • Monitoramento auditivo
  • Radiomonitoramento
  • Gravação

Pesquisando e digitalizando:

  • Sintonia manual contínua em qualquer espaçamento de canal
  • 5 faixas de varredura de frequência de partida / parada (JOBs)
  • Tela de espectro com velocidade de até 13 GHz / s em 1000 locais de memória
  • Medição de:
    • Ocupação de frequência
    • Cobertura de nível e frequência

Com o Compact Receiver ESMC, um receptor universal e multiuso para aplicações de radiomonitoramento foi produzido em um tamanho compacto que, até na época ( anos 90 ) não era possível. O novo receptor tem apenas metade do tamanho dos habituais receptores multiuso de 19 "de 3 unidades de altura, mas seus dados técnicos são ainda superiores aos de tais unidades.

ESMC é um receptor heterodino com um segundo IF de 21,4 MHz. Apesar do design compacto, nenhum compromisso foi feito no conceito operacional. Para reduzir a carga total do sinal, cada um dos sintonizadores é fornecido com um filtro de pré-seleção de rastreamento. Misturadores de alto nível garantem alta imunidade à intermodulação. A baixa irradiação do oscilador é o resultado de uma filtragem elaborada. Um conceito avançado de sintetizador com um ruído de fase muito baixo permite tempos de comutação inferiores a 1 ms. Isso permite uma varredura altamente eficiente euma rápida atribuição de status na operação remota.



Vídeo Teste mostrando uma simples Varredura na banda de aviação de 118 a136 MHz
Percebam a velocidade e a correção da sintonia feita pelo AFC

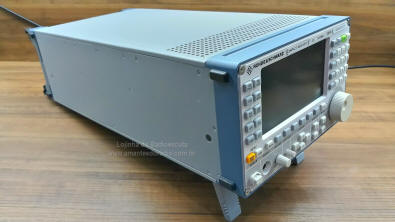

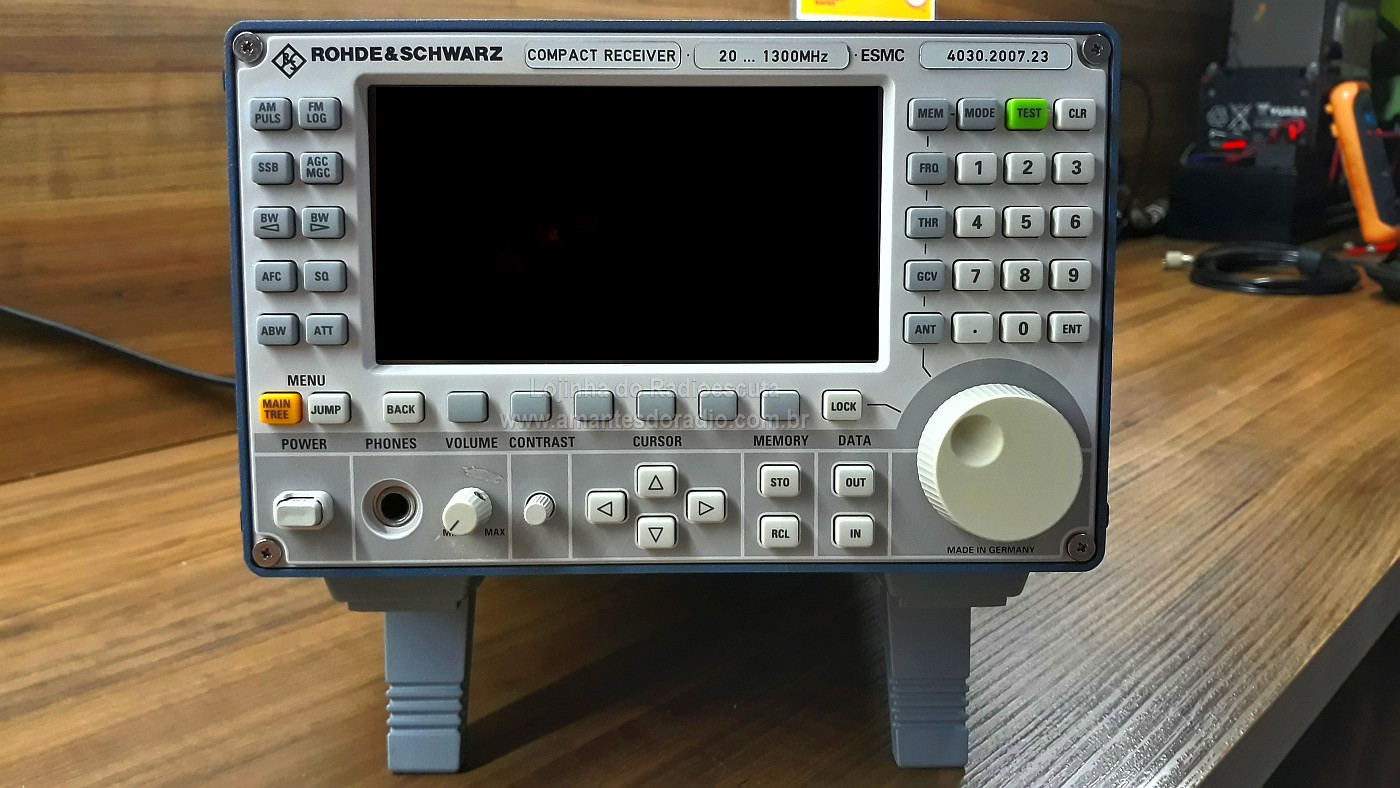

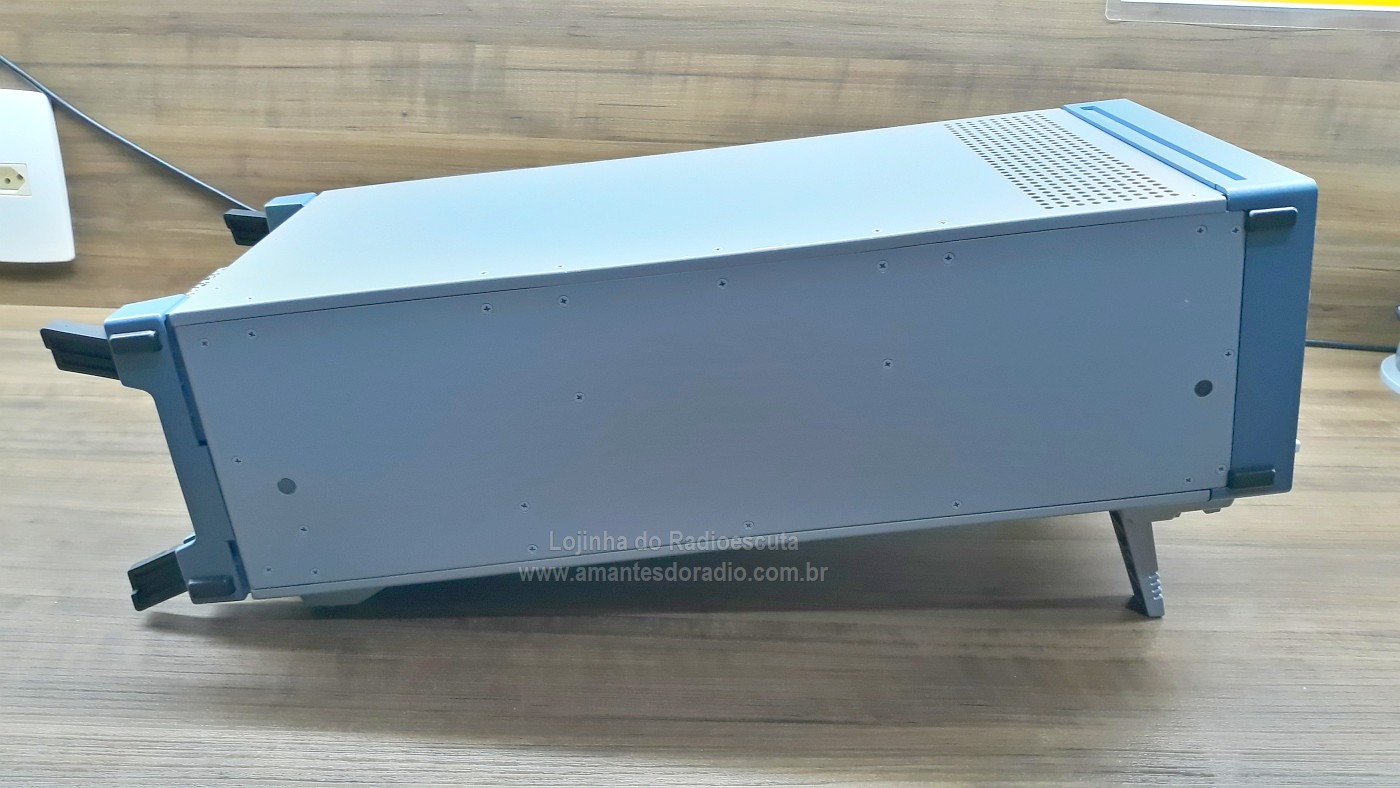

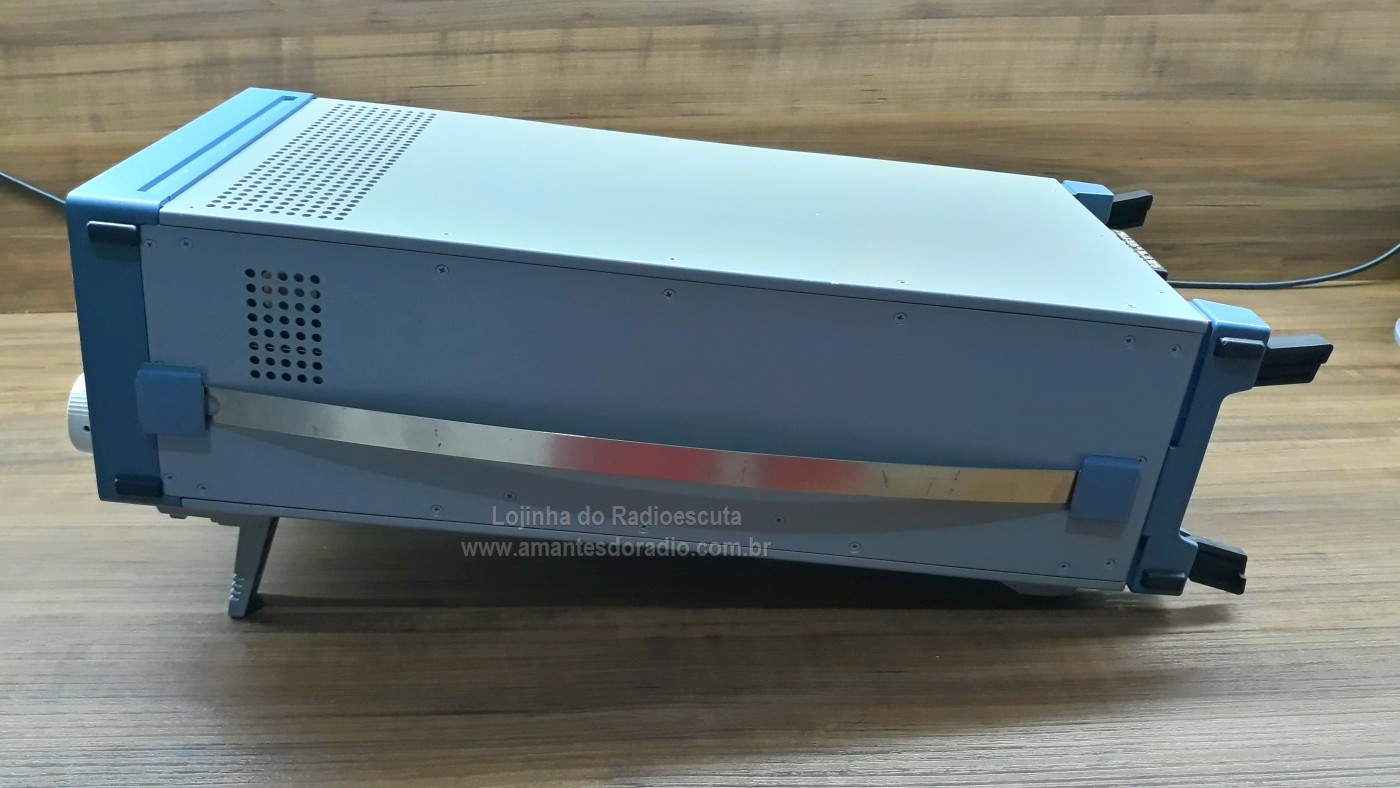

EQUIPAMENTO COM POUQUÍSSIMO USO SUPER CONSERVADO

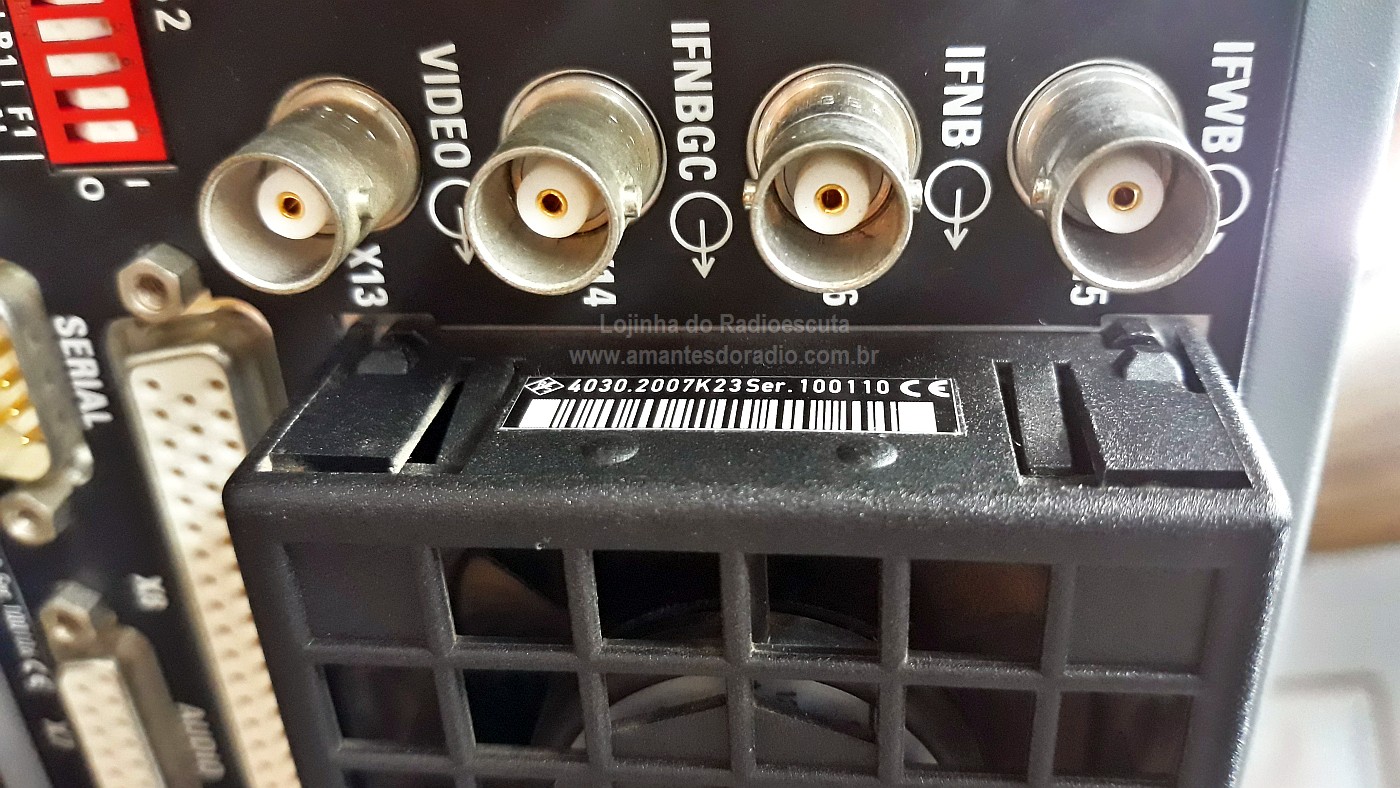

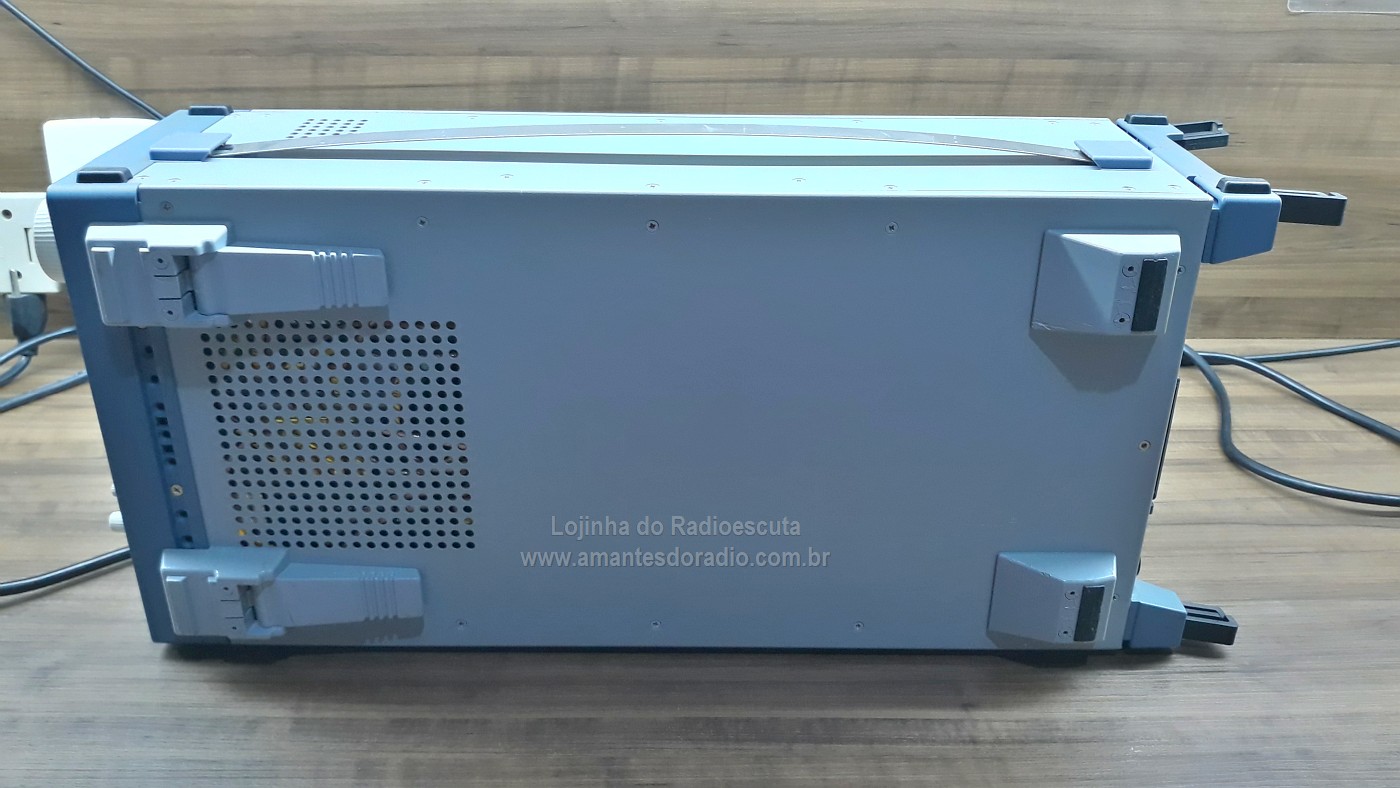

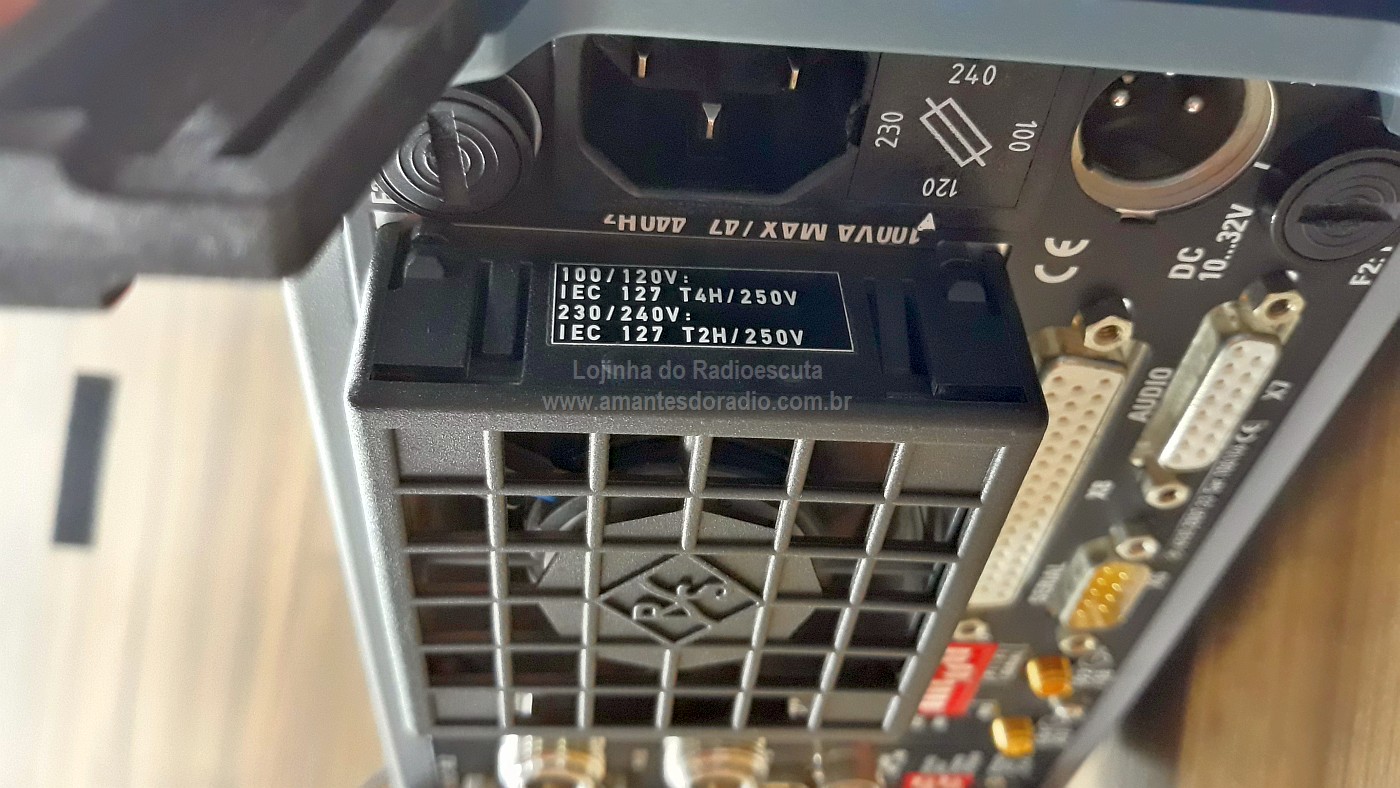

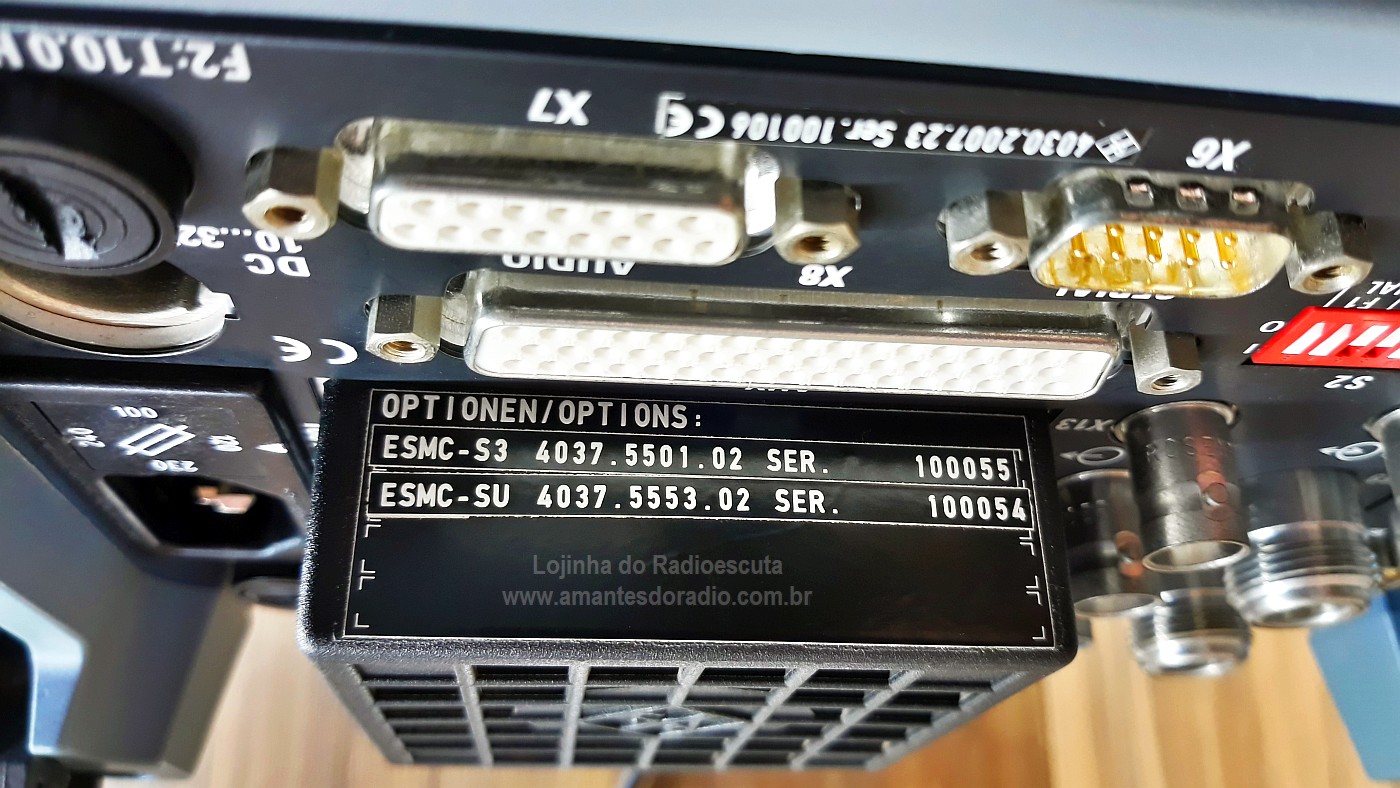

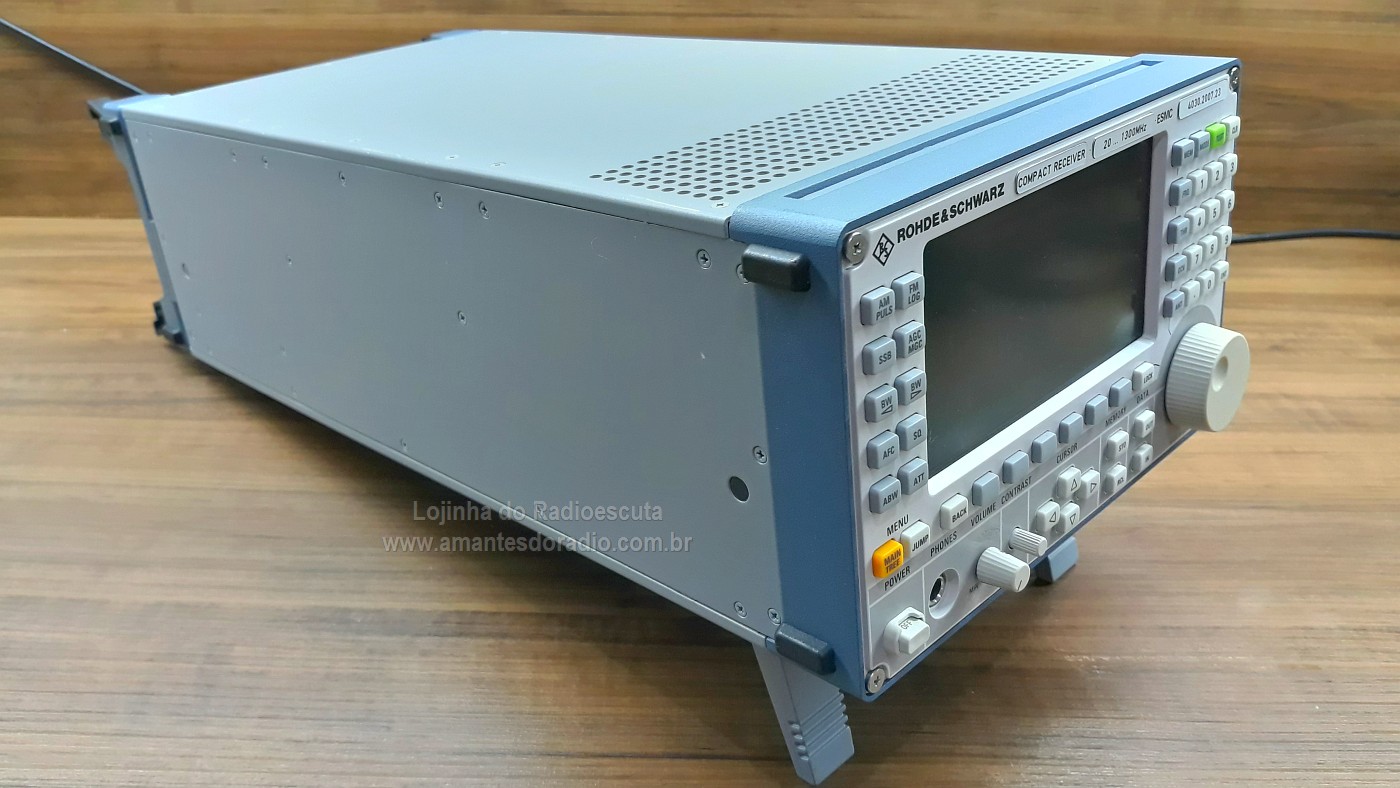

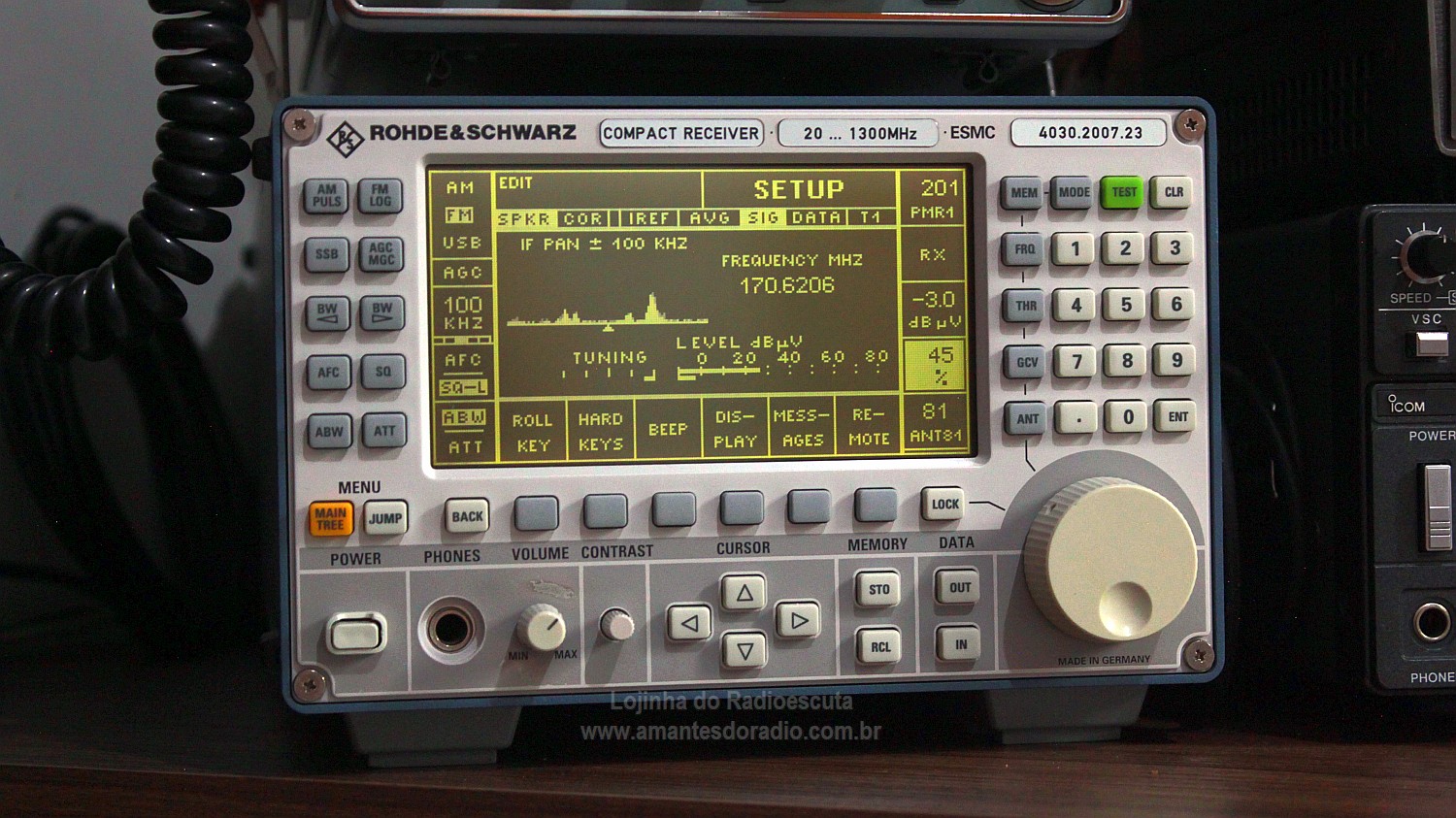

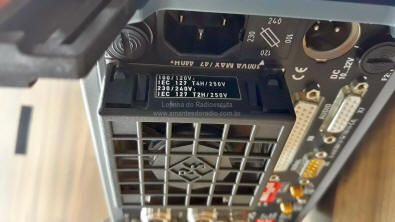

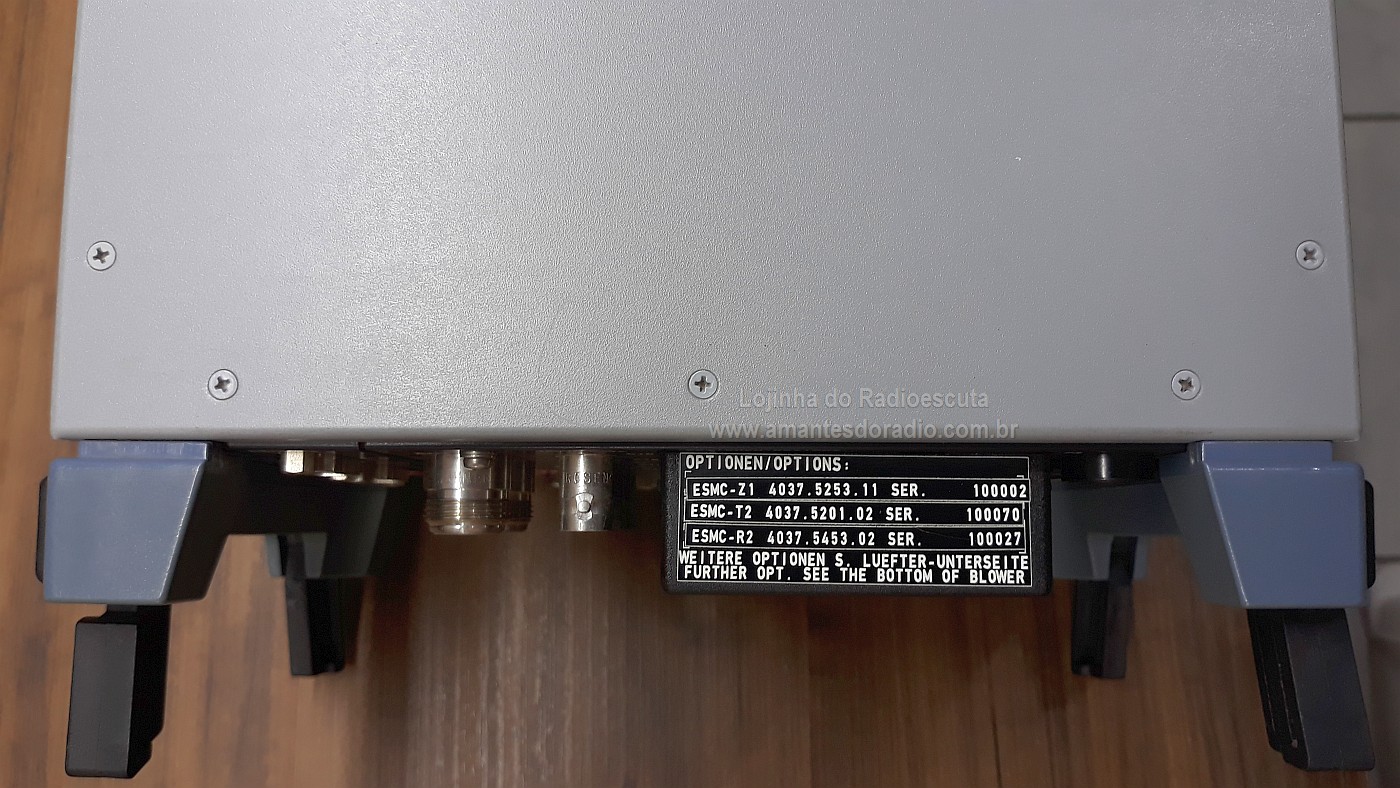

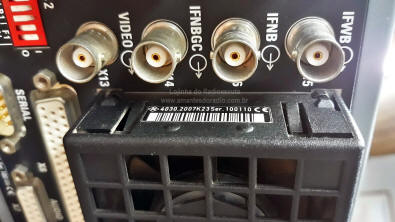

Clique nas fotos para ampliar

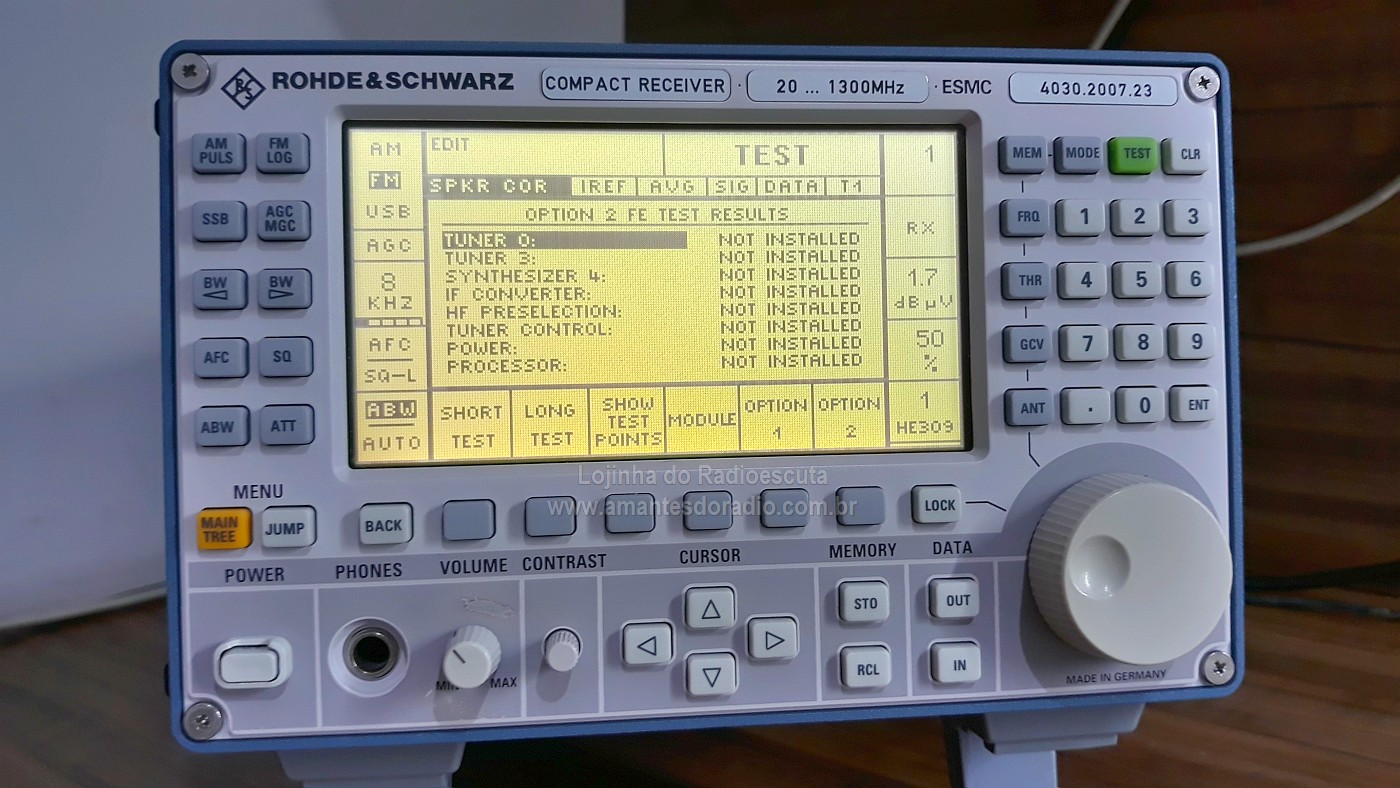

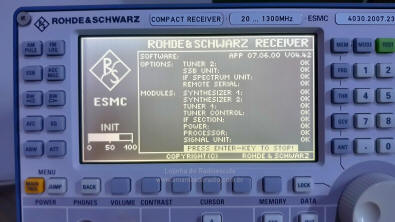

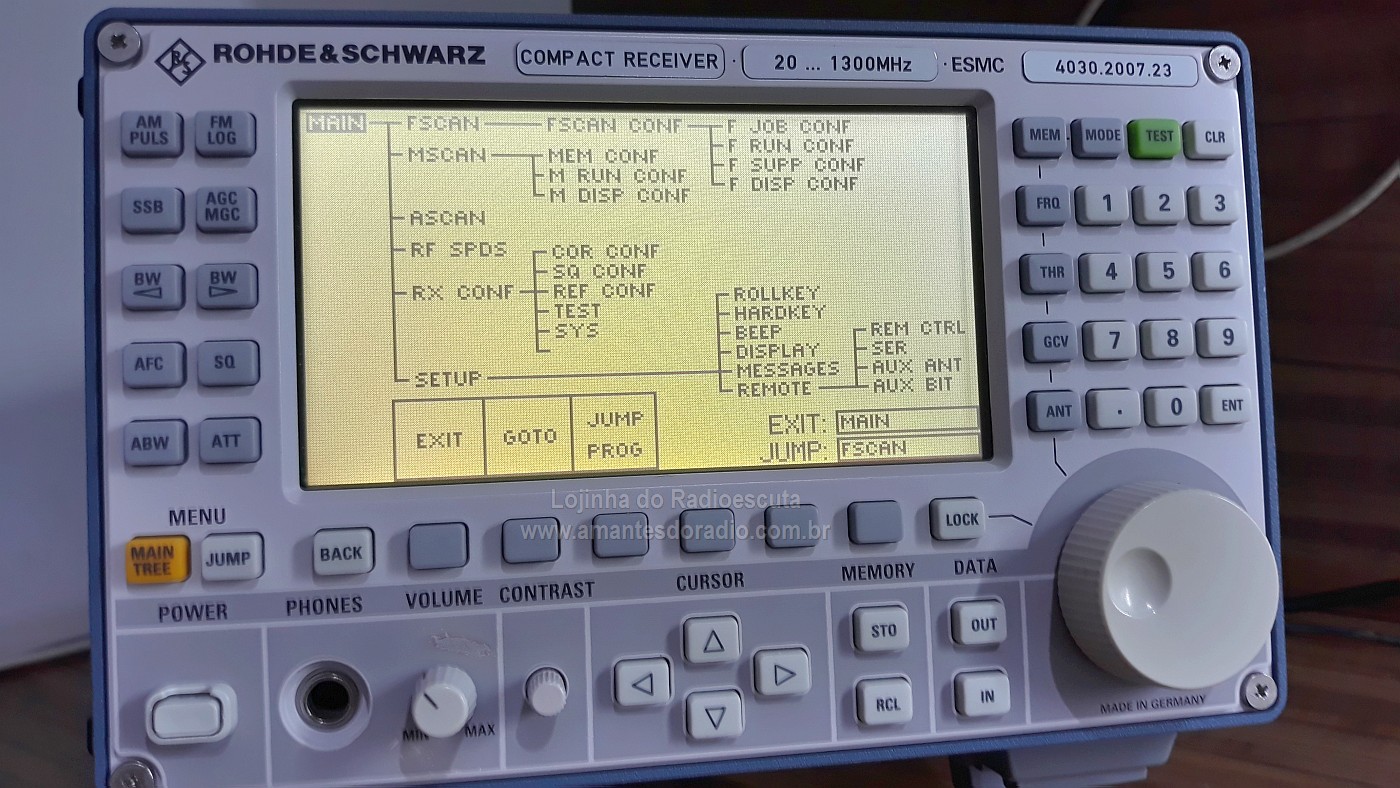

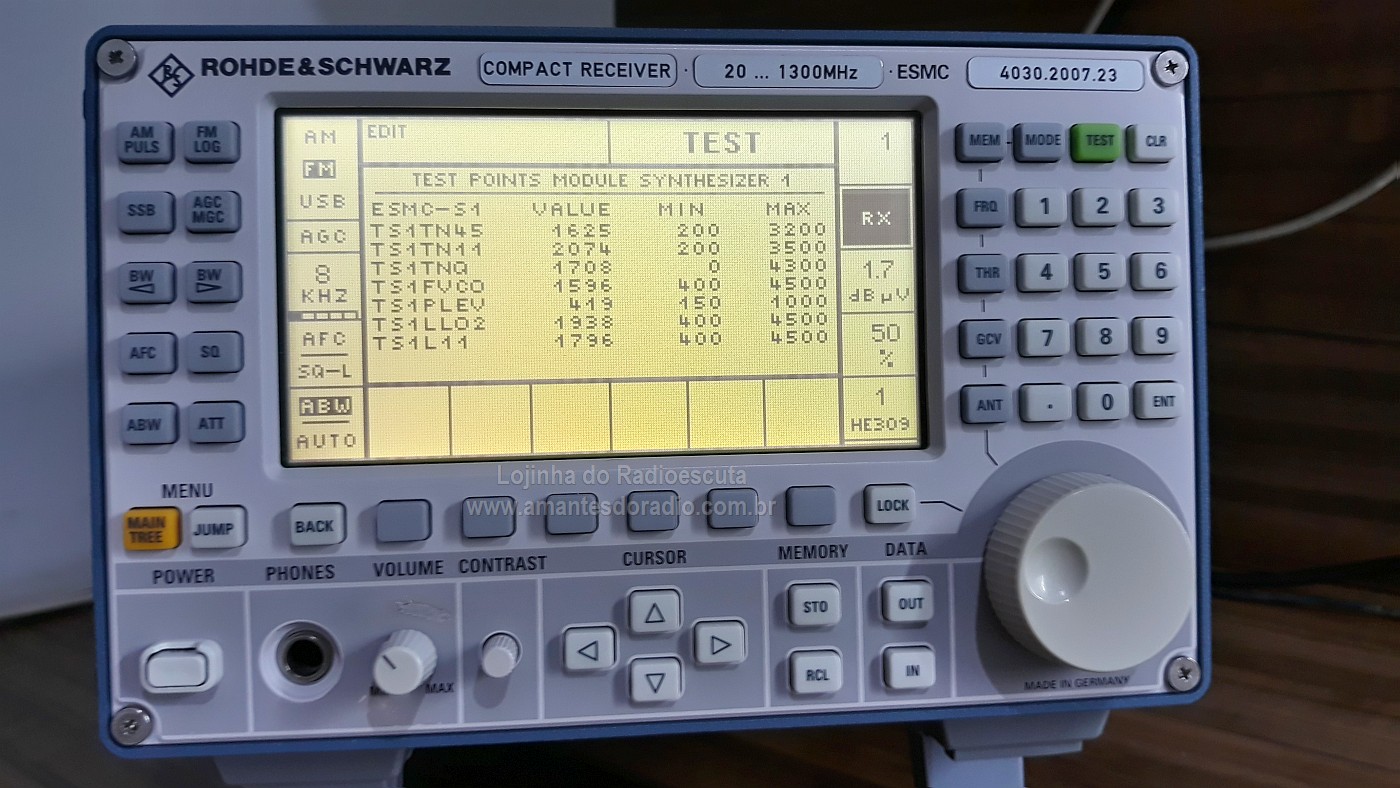

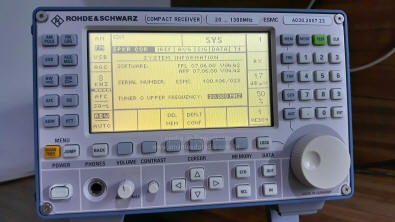

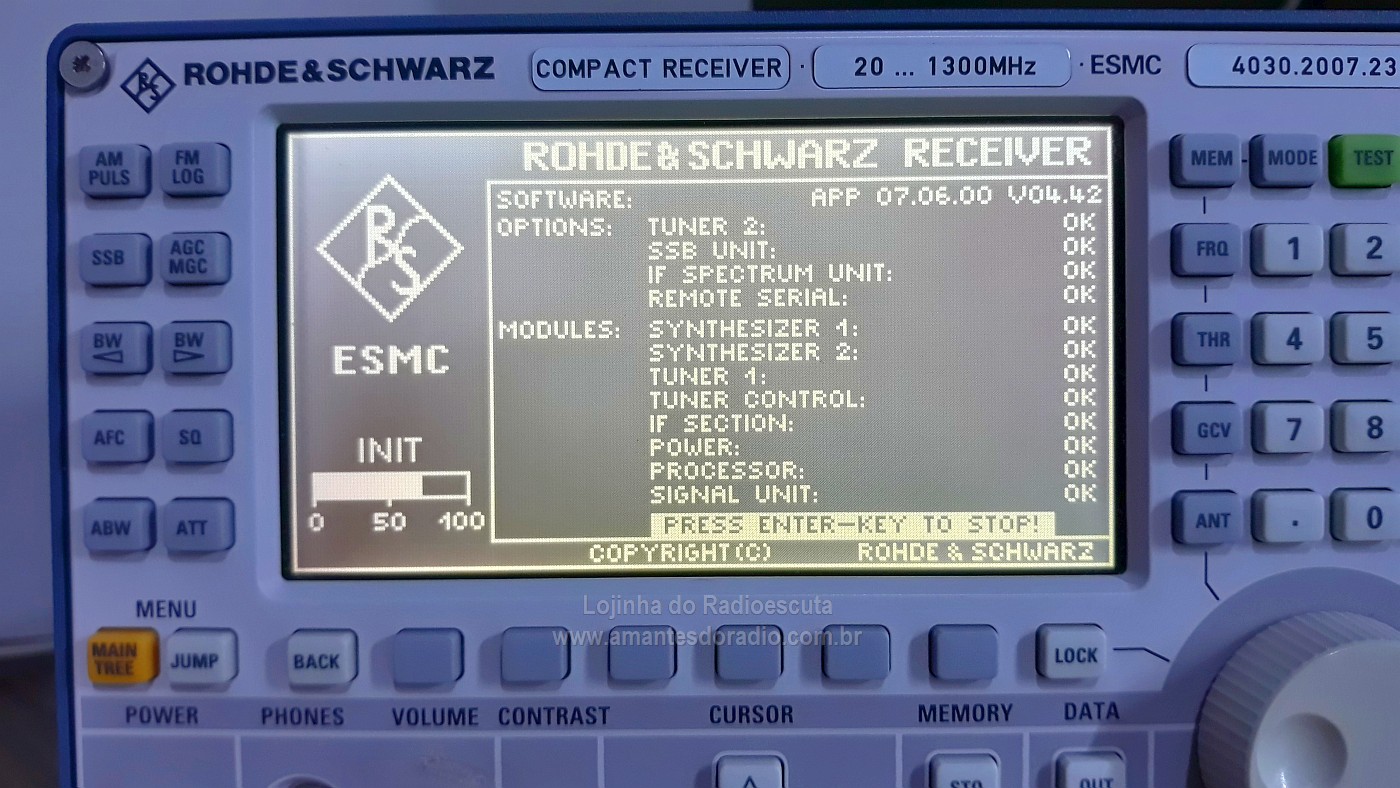

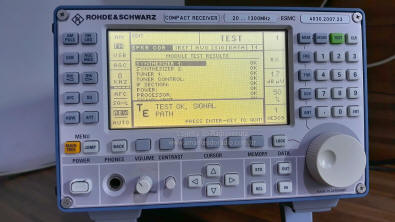

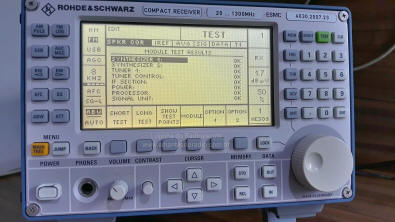

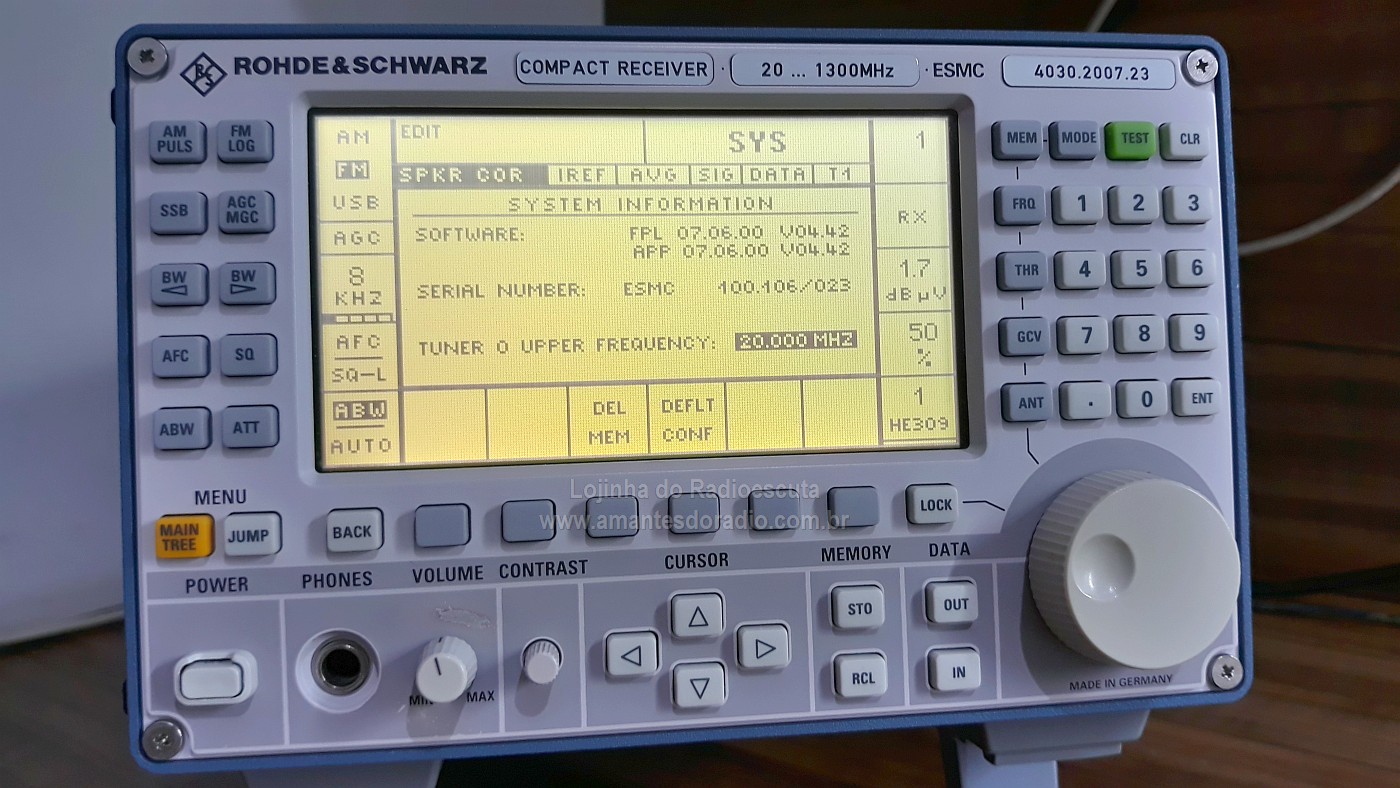

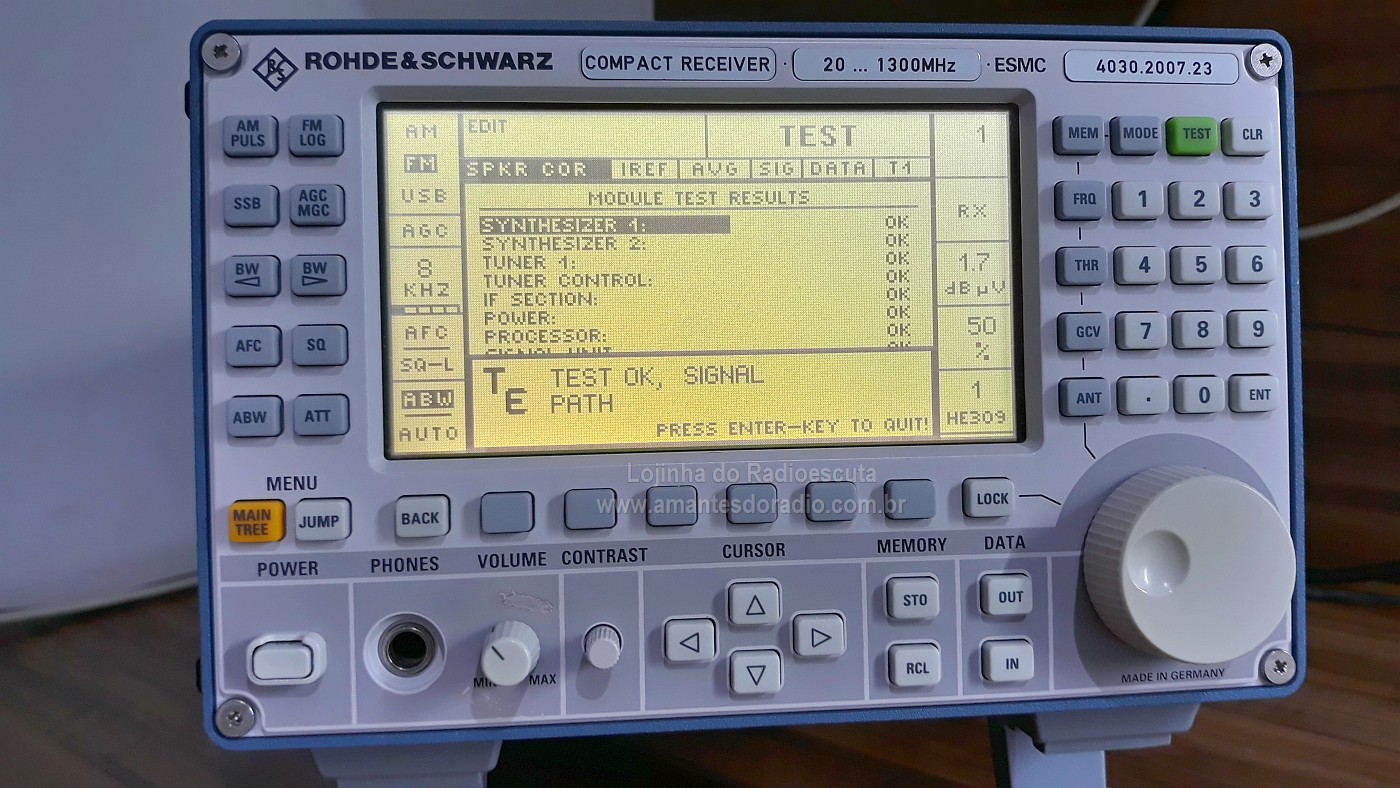

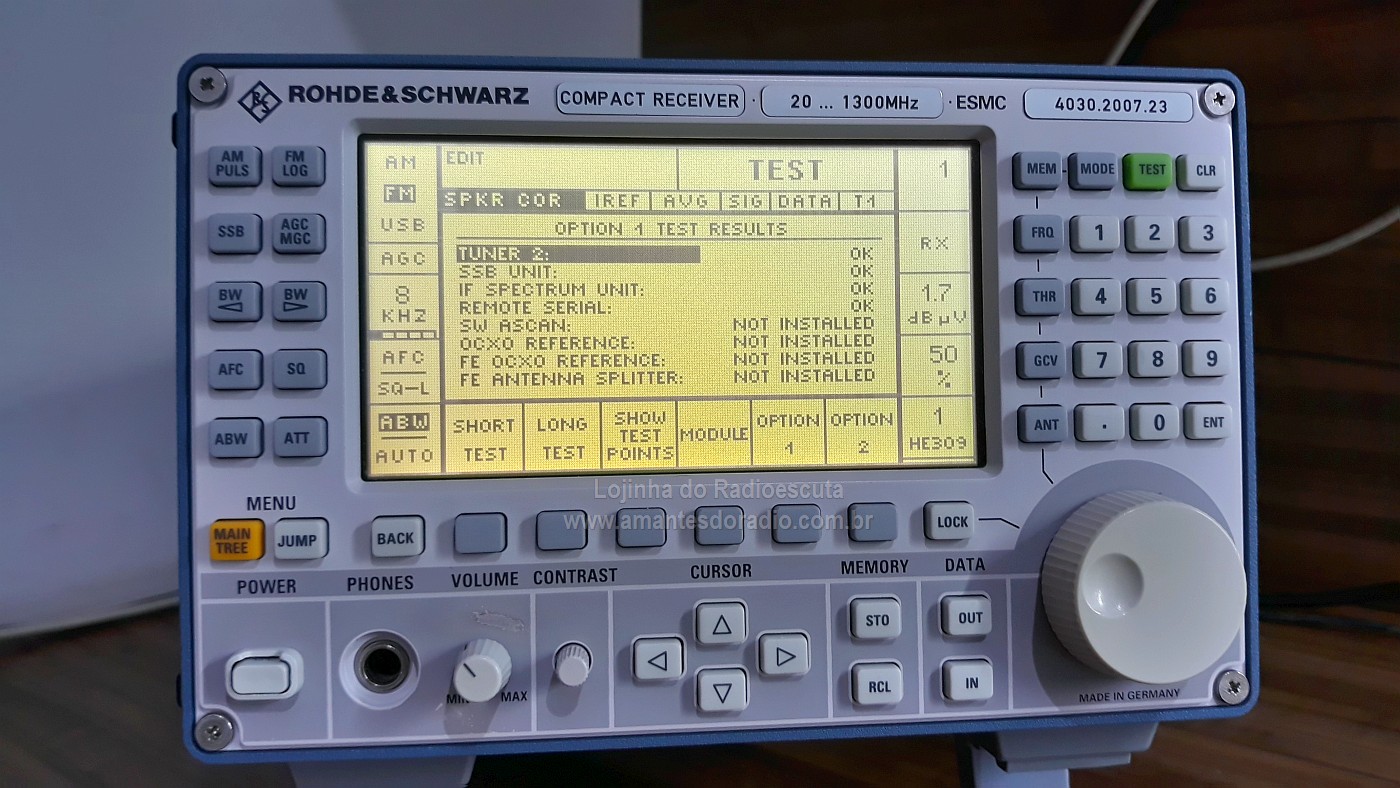

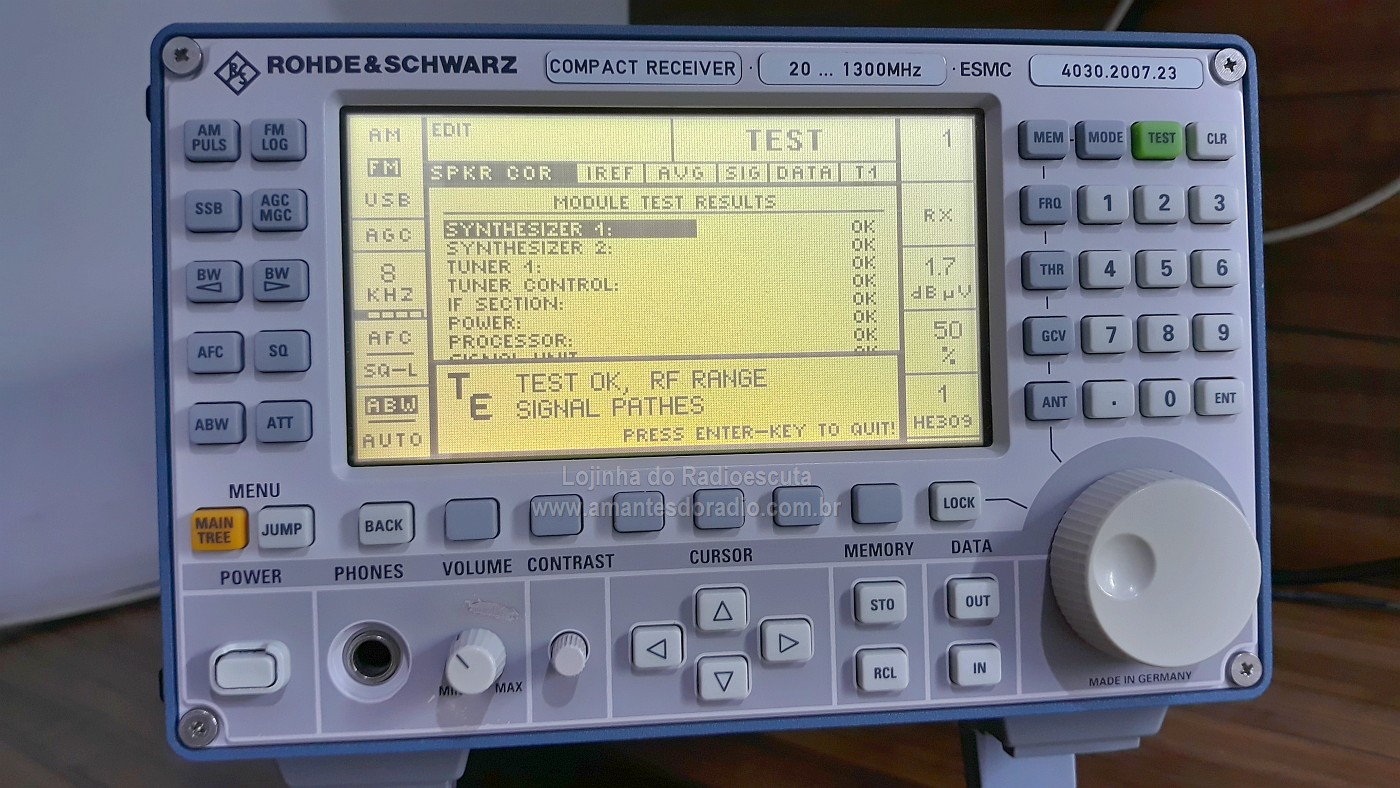

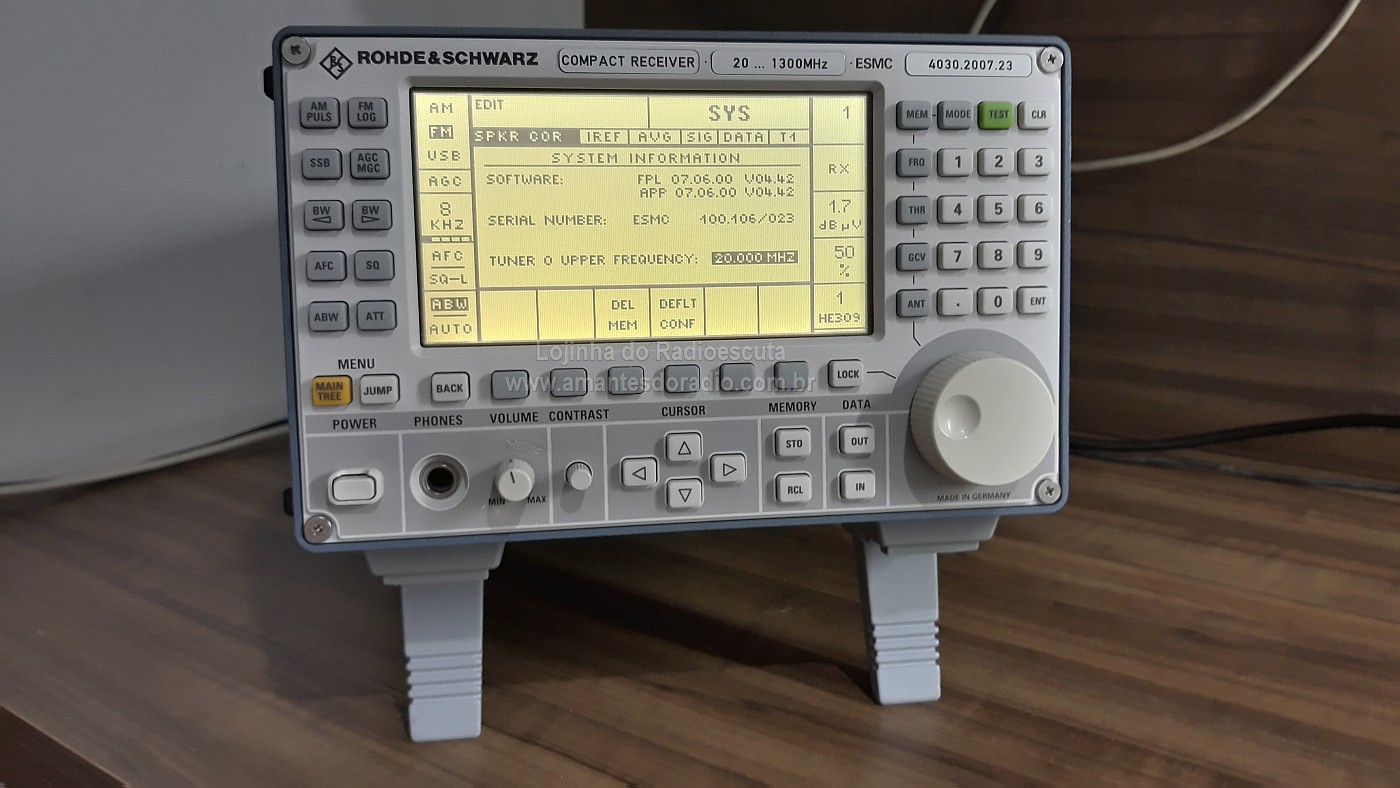

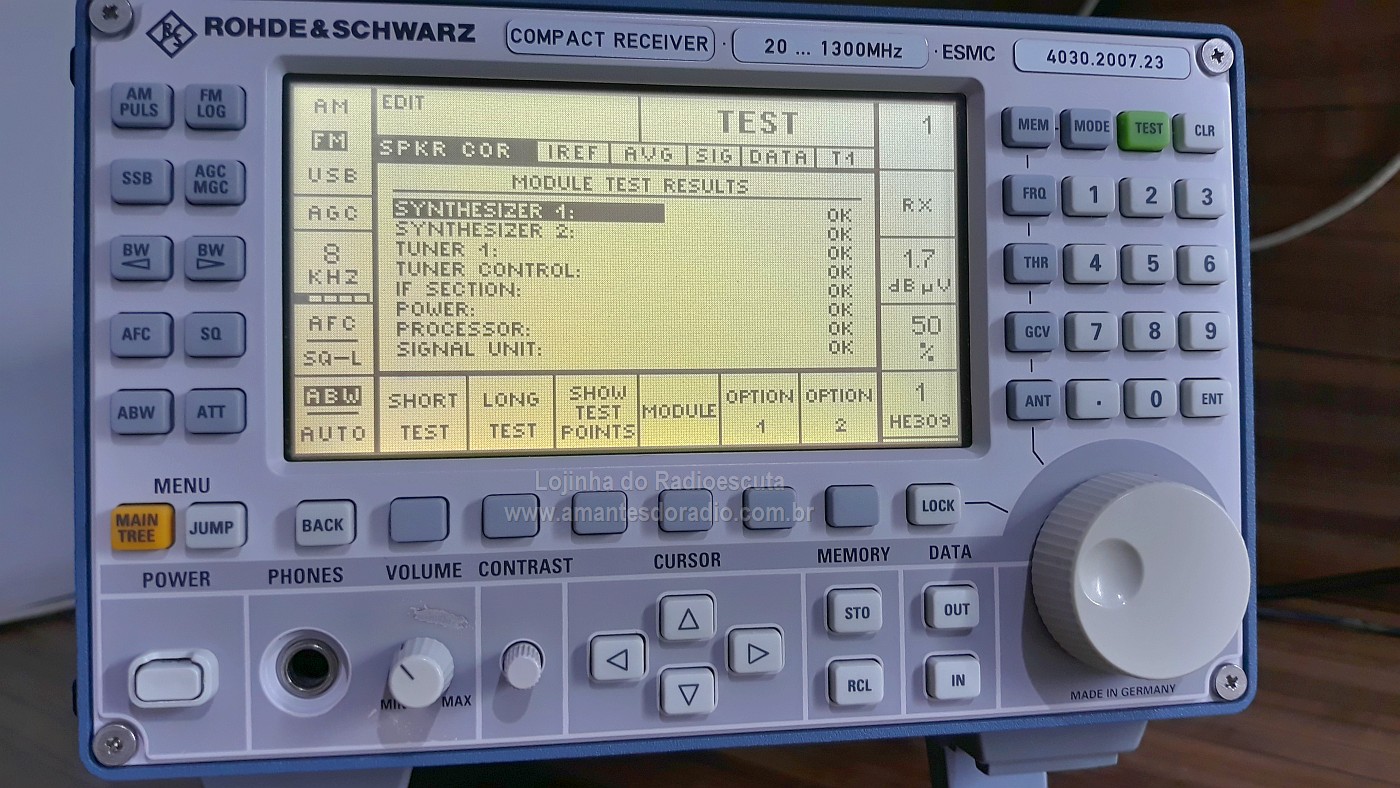

Teste dos Módulos e Funções - Tudo 100% OK
Clique nas fotos para ampliar
