CommRadio CR-1A

Home
Acima

ENTREVISTA DX

EDSON BRUNO Direto do EUA entrevista RENATO ULIANA
Sobre o Amantes do Rádio

Clique aqui para ouvir



Membro DXCB


Membro Route 73


Clique nas fotos para ampliar

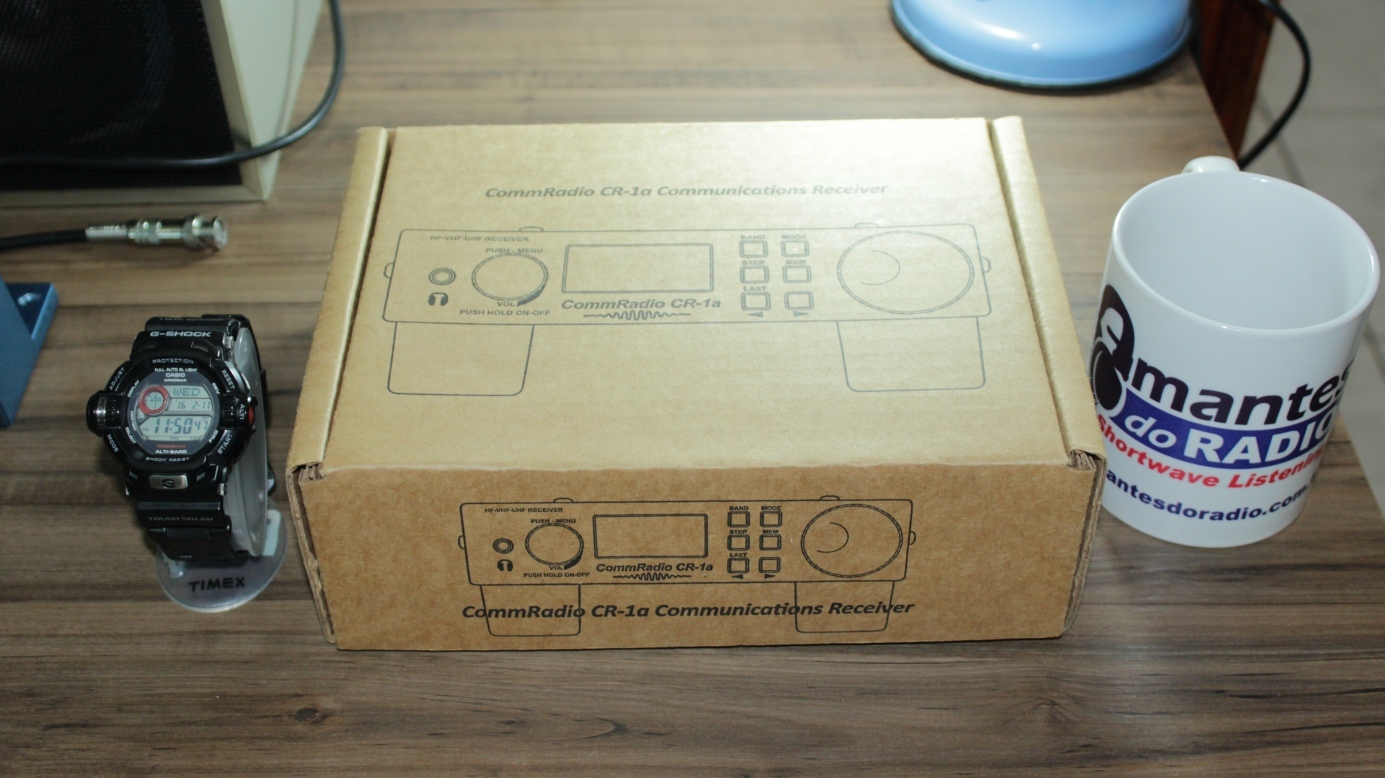

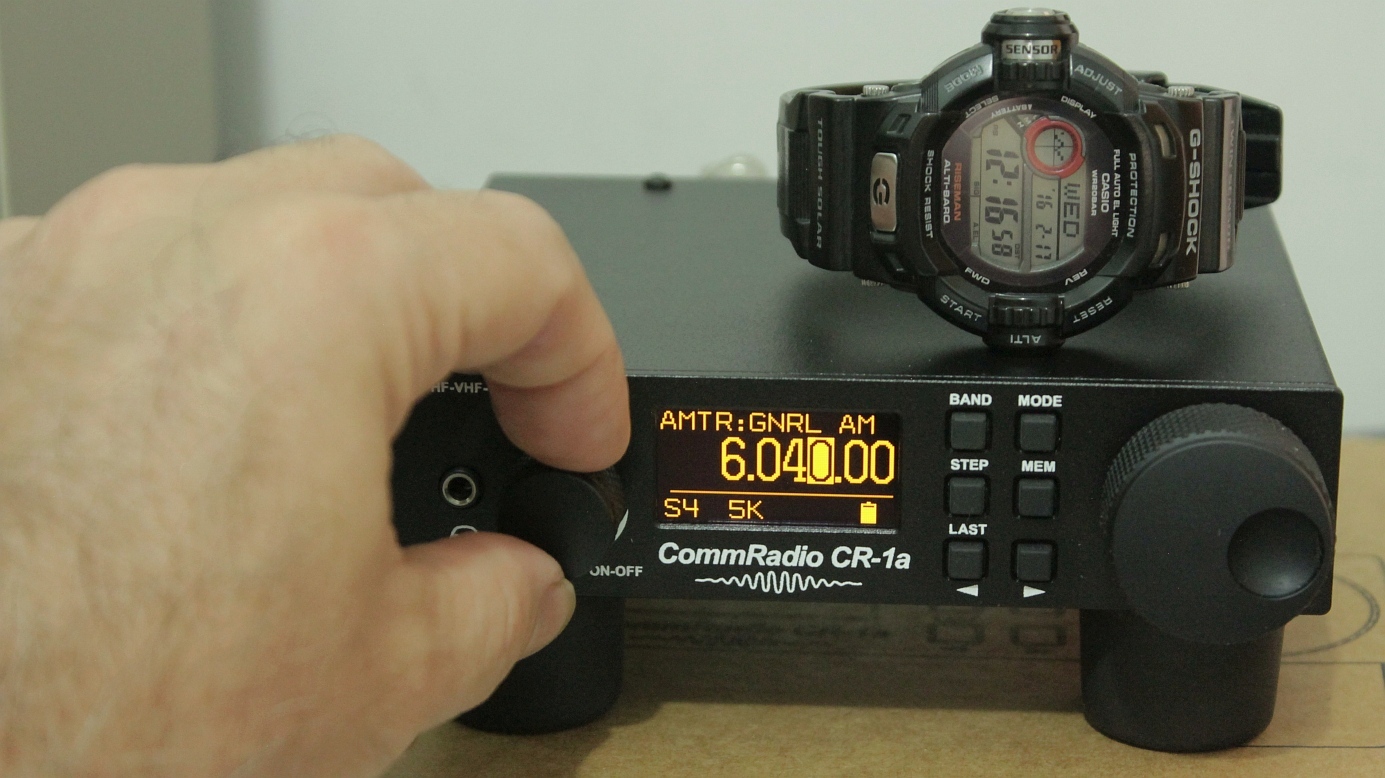

Fotos originais do produto a venda
Passe o mouse sobre as miniaturas ou clique para ampliar

Comprar por Depósito Bancário
R$ 3.600 ,00
R$ 3.200
,00

Basta enviar um e-mail informando o produto
e o seu CEP para
QAPNET@TERRA.COM.BR

Compre pelo PAGSEGURO
e pague com Cartão de Crédito
R$ 3.850 ,00

Parcelamento c/ Juros
em até 12 x R$ 385,00

VENDIDO

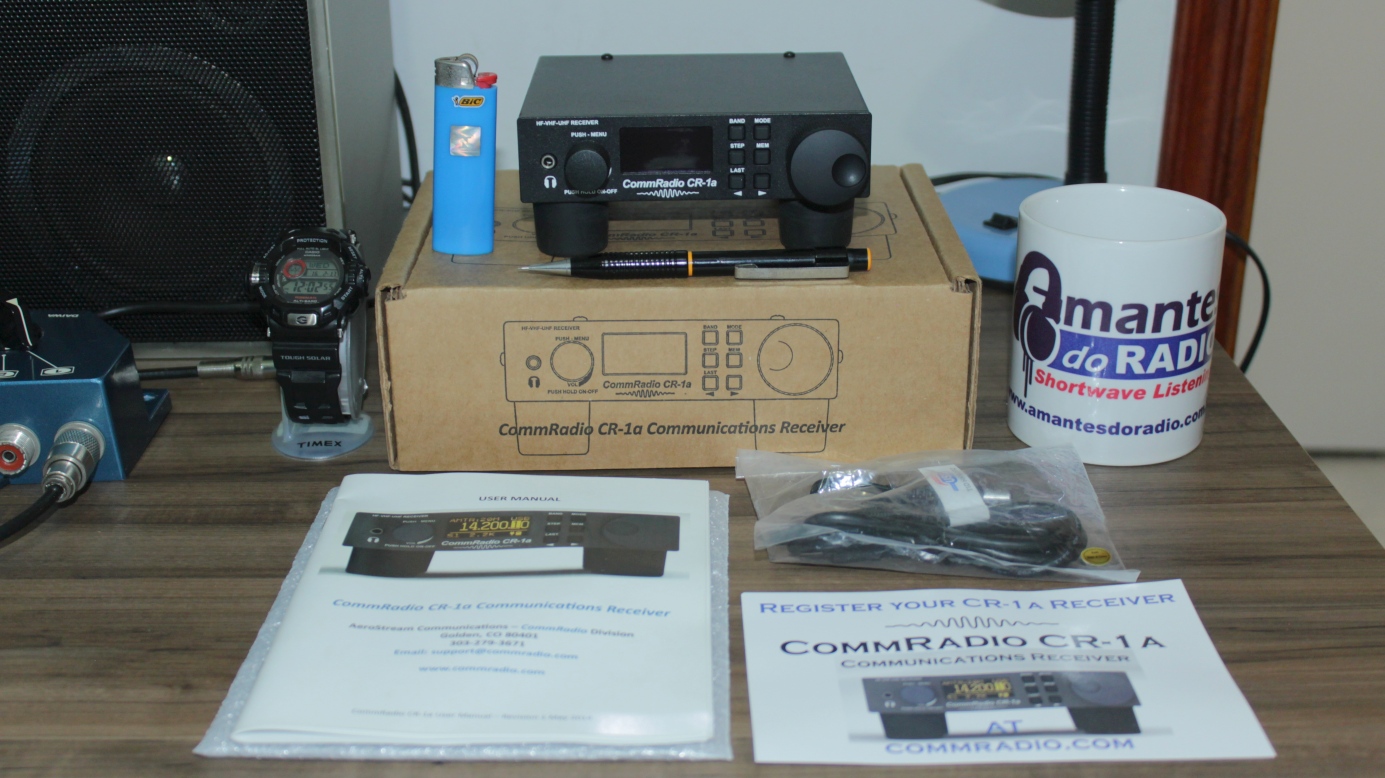

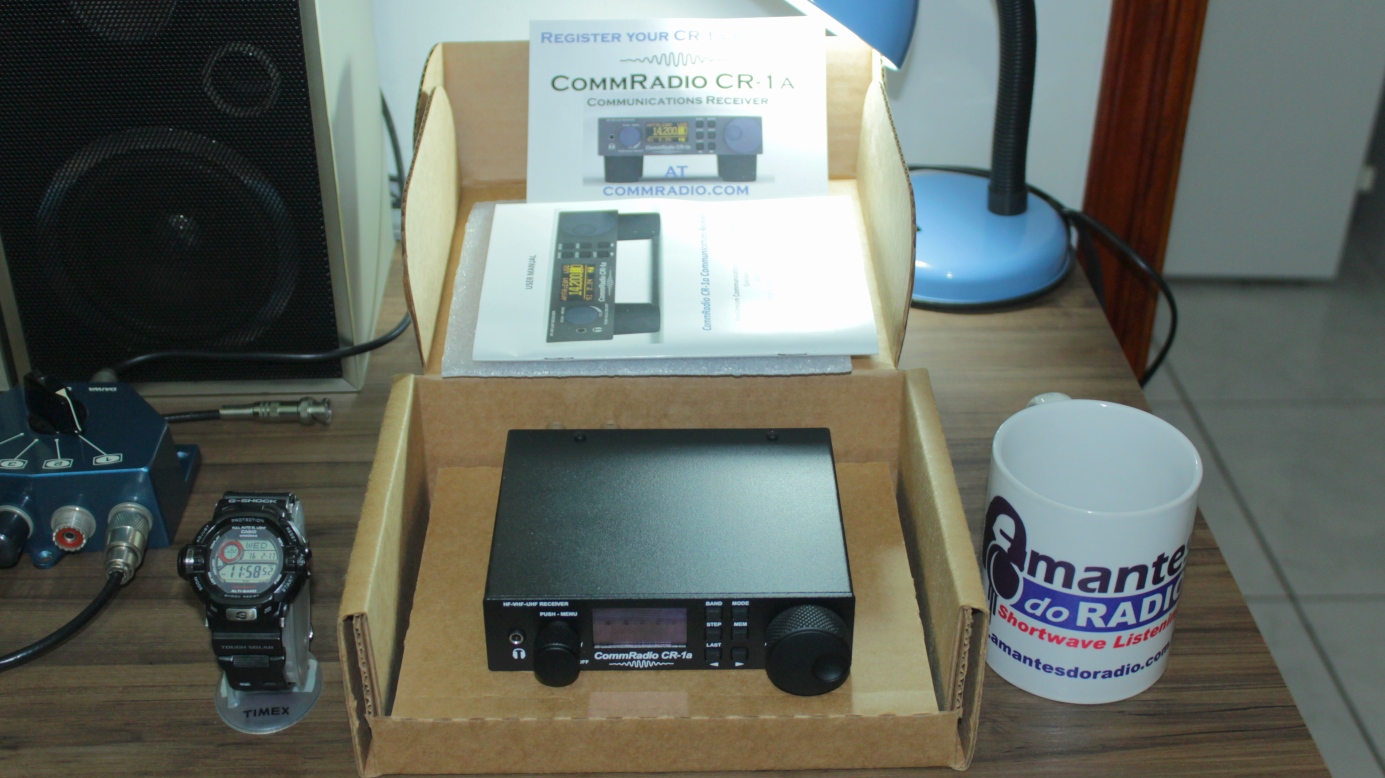

Itens que acompanham este produto:

  • 01 Receptor CommRadio CR-1A
  • 01 Manual Original em Inglês
  • 01 Manual Original em PDF
  • 01 Cabo USB para carregar e ligar no PC
  • 01 CABO de força DC

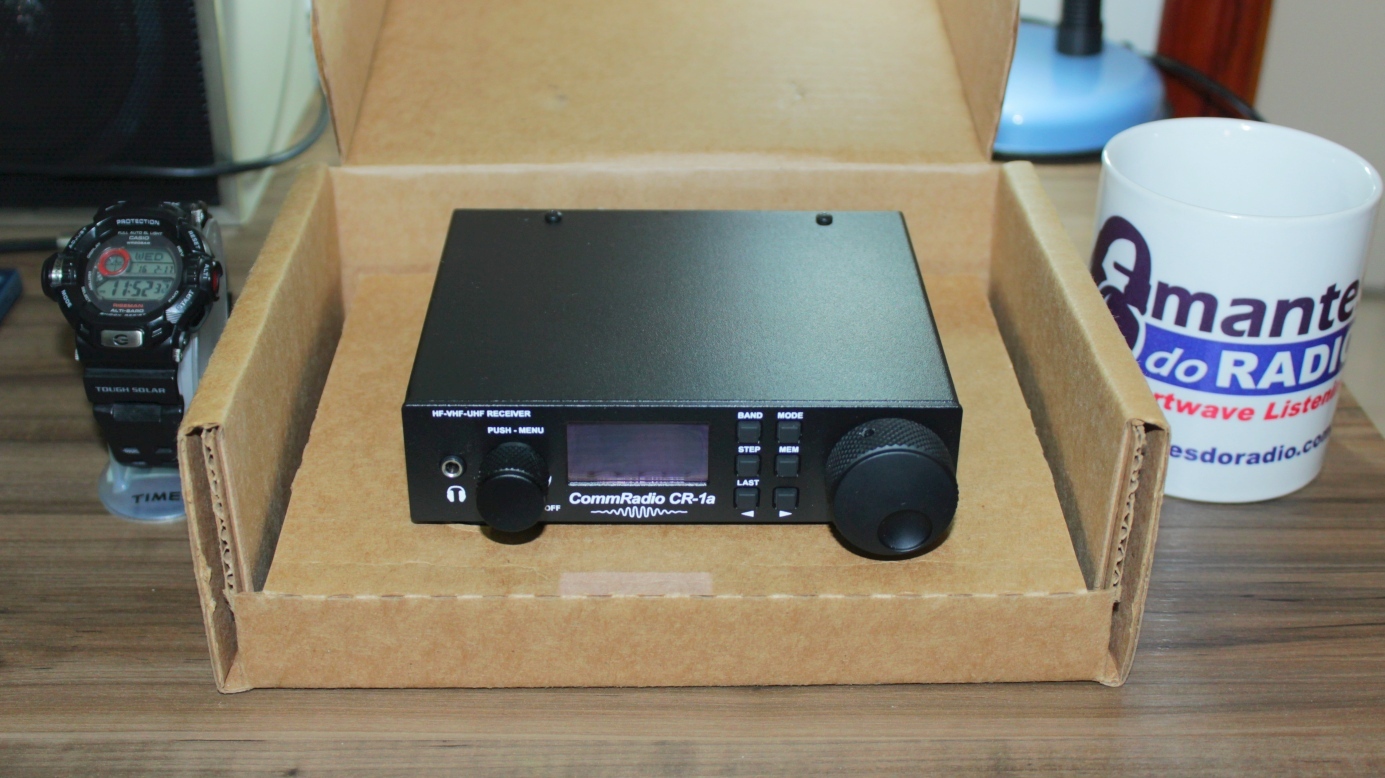

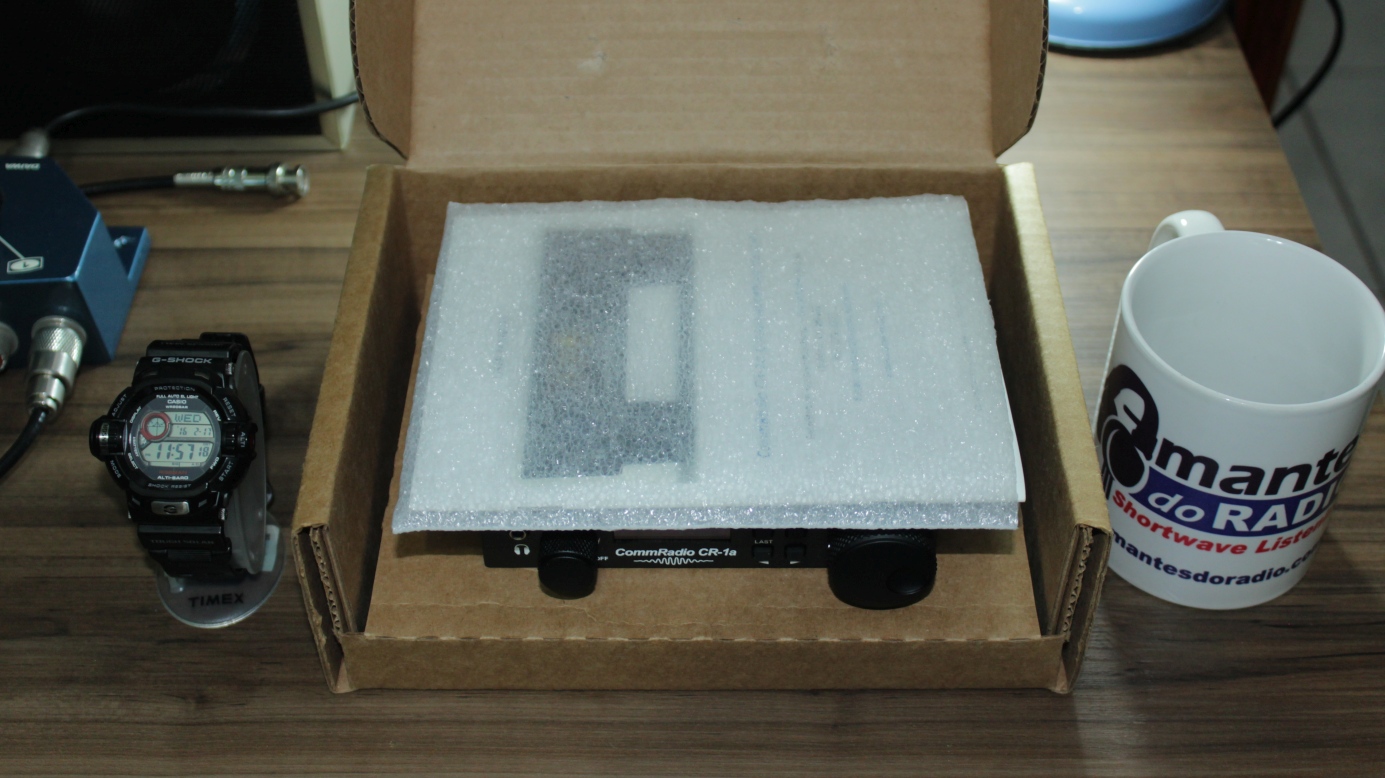

Produto novo na caixa sem uso
DSP Ver. 2000 e PIC Ver. UNEV




DESCRIÇÃO



CR-1A RECEPTOR DE COMUNICAÇÕES
LW - MW - HF - VHF e UHF All-Mode AM-USB-LSB-CW-FMN e FMW
SDR Tecnologia DSP de Ultima Geração ( não precisa de computador )
Ultra compacto com bateria recarregável embutida de Li-Ion para 12 horas

Pequeno no tamanho mas grande nas escutas, esse é o CR-1A o mais novo Receptor de Comunicações da empresa CommRadio.
O CR-1A foi projetado e produzindo 100% nos Estados Unidos da América ( made in Golden, Colorado USA ), isto por si já é um grande mérito já que todos nós sabemos o quão bom e robustos são os produtos feitos pelos norte americanos que são um dos consumidores mais exigentes do mundo. O CR-1A é um produto que atende as normas técnicas da FCC e da CE o que lhe garante uma excelente qualidade.

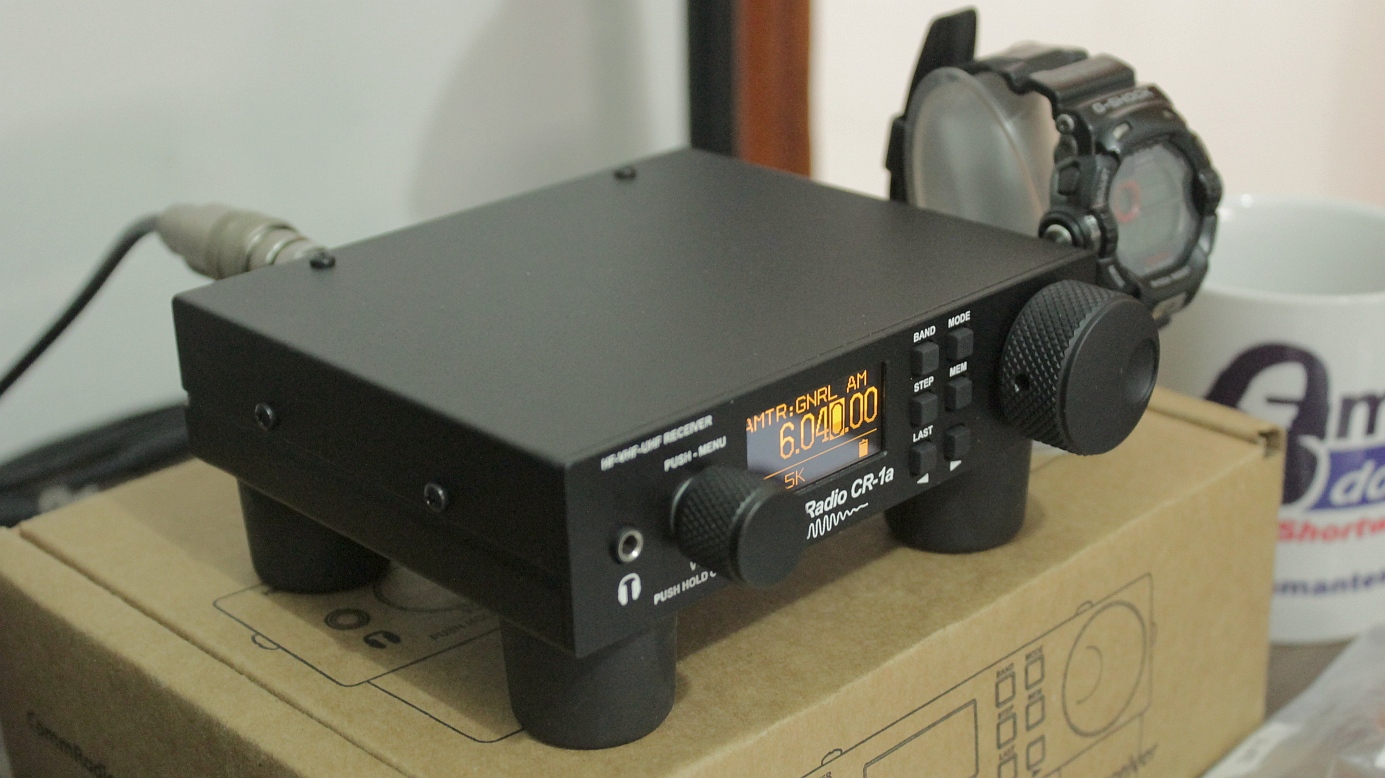

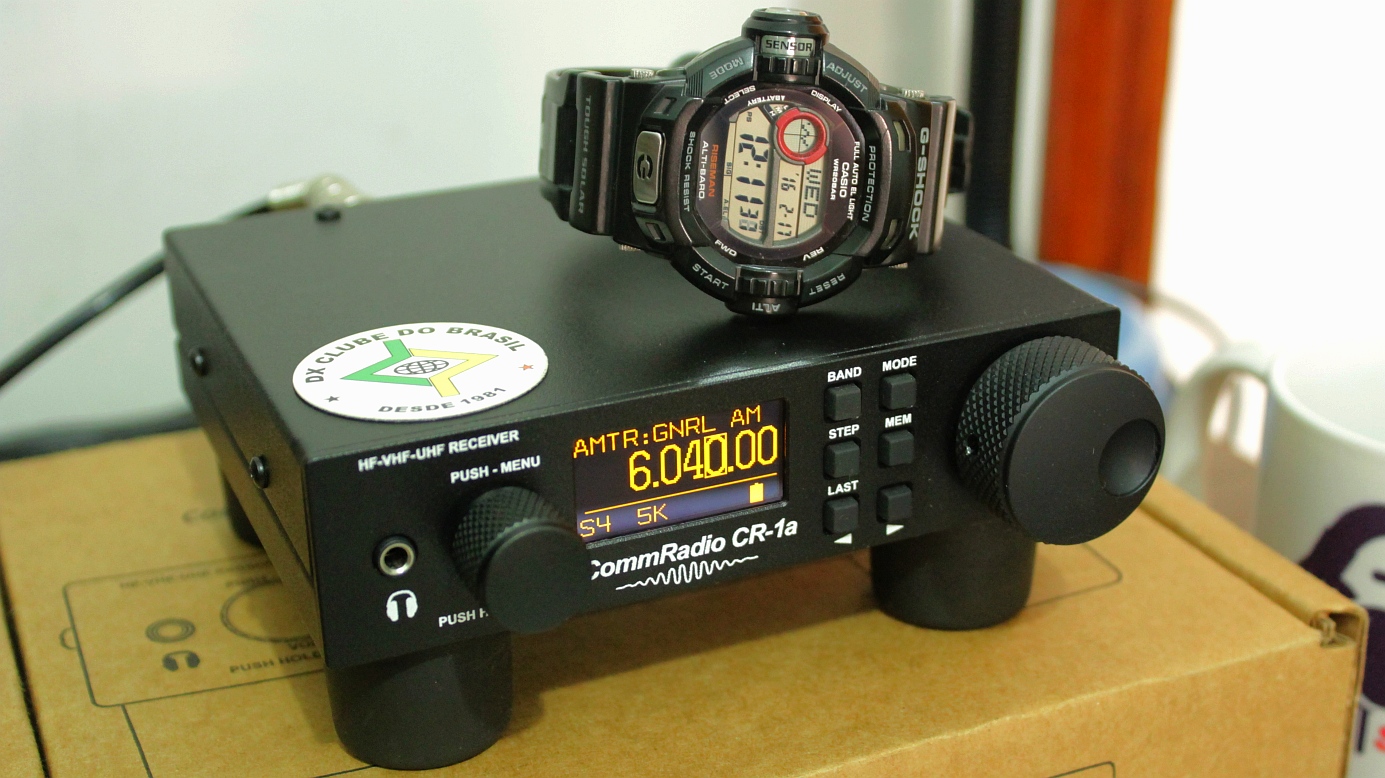

O grande diferencial do CR-1A é que ele foi pensado para ser um equipamento potente e versátil. É um rádio de mesa ( table-top ) e ao mesmo tempo é um rádio portátil, se destaca por ser ultra compacto, robusto e de fácil manuseio pois possui funções diretas e intuitivas e possui visor Ambar de cor alaranjado de LCD OLED de alta definição e contraste que permite uma leitura fácil em qualquer ambiente ( interno ou externo ).

O CR-1A é um verdadeiro e poderoso SDR ( Rádio definido por software ) que possui todos os controles no próprio aparelho, assim o CR-1A funciona totalmente independente de um PC, diferente da maioria dos SDRs você não precisará de um computador para fazer uso de toda a capacidade e recursos do CR-1A. No entanto se desejar poderá ligar o seu CR-1A a porta USB de um PC para controlar o rádio e usar a tela do PC como Monitor Scope com larura de faixa (BW) de 200KHZ. O CR-1A já está atualizado para a mais nova e recente versão de firmware. A CommRadio disponibiliza em seu site atualizações de firmware o que garante ao CR-1A que ele esteja sempre atualizado, no futuro ele ainda poderá até ter mais funções ou recursos...

Confira abaixo as fotos, vídeos e as especificações do CommRadio CR-1A:

Testando a recepção do CR-1A em várias bandas

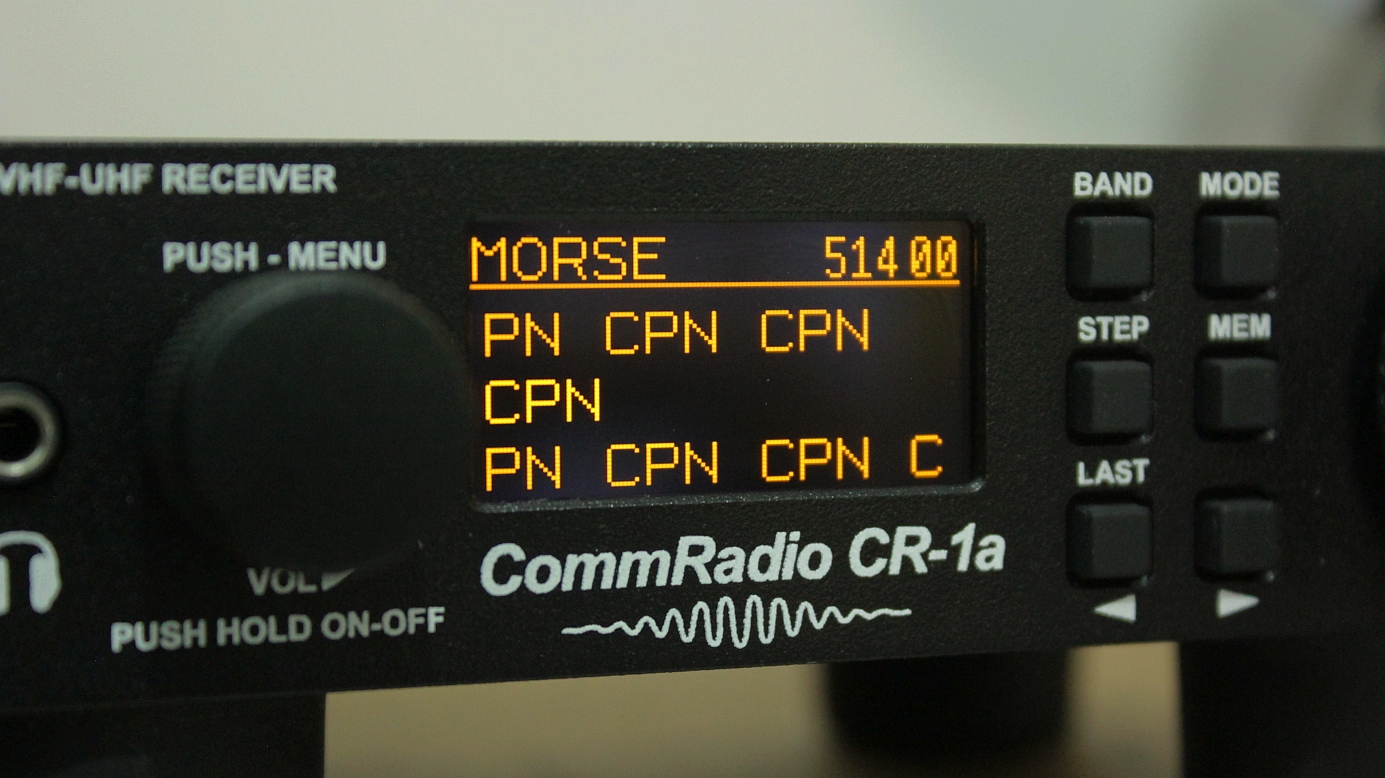

Testando o decodificador de CW do CR-1A

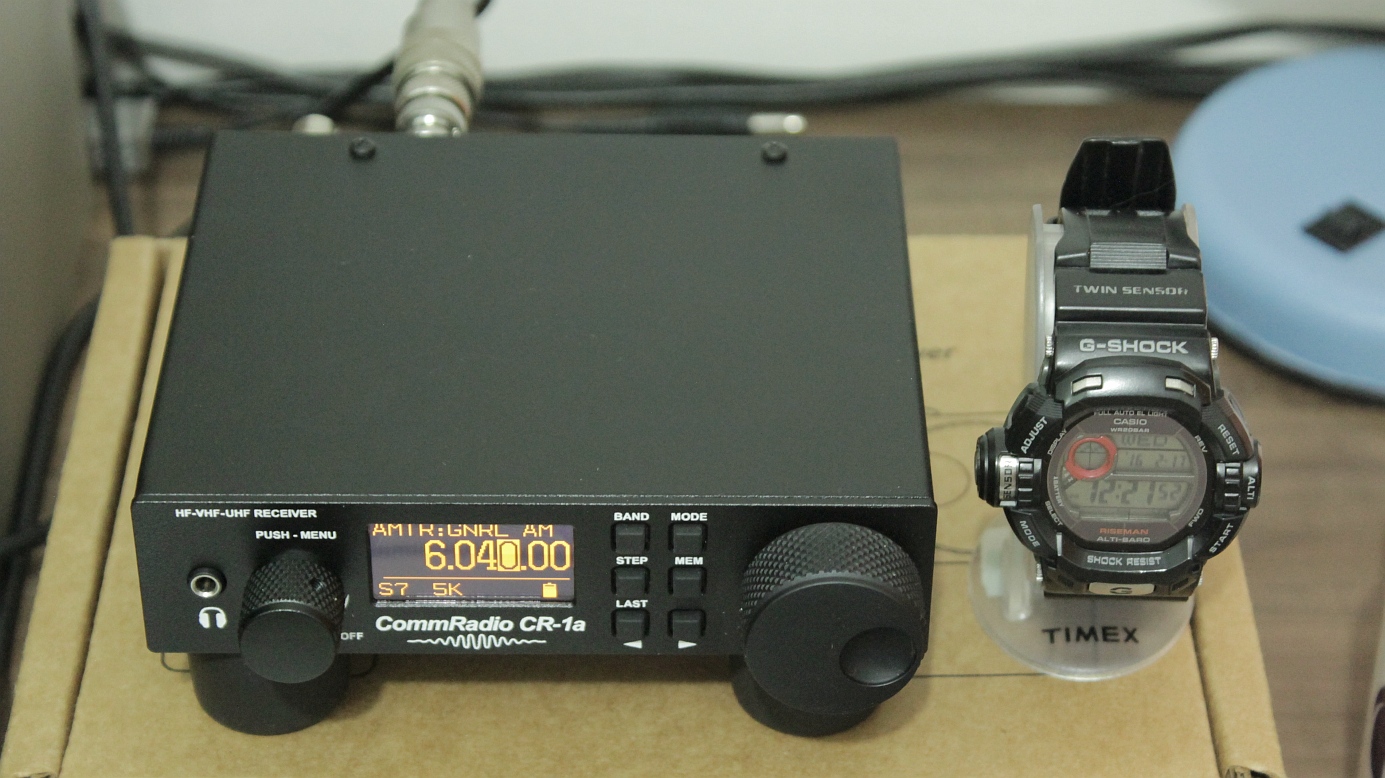

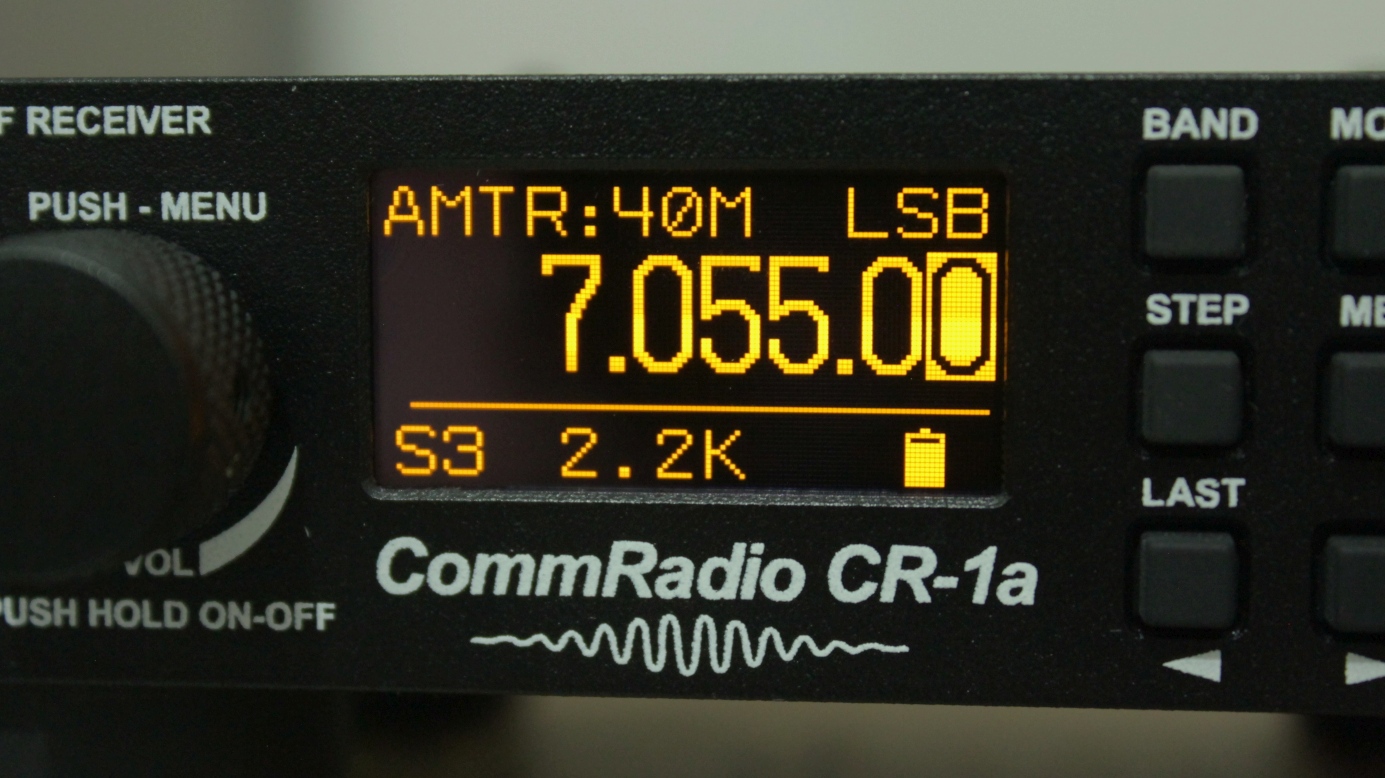

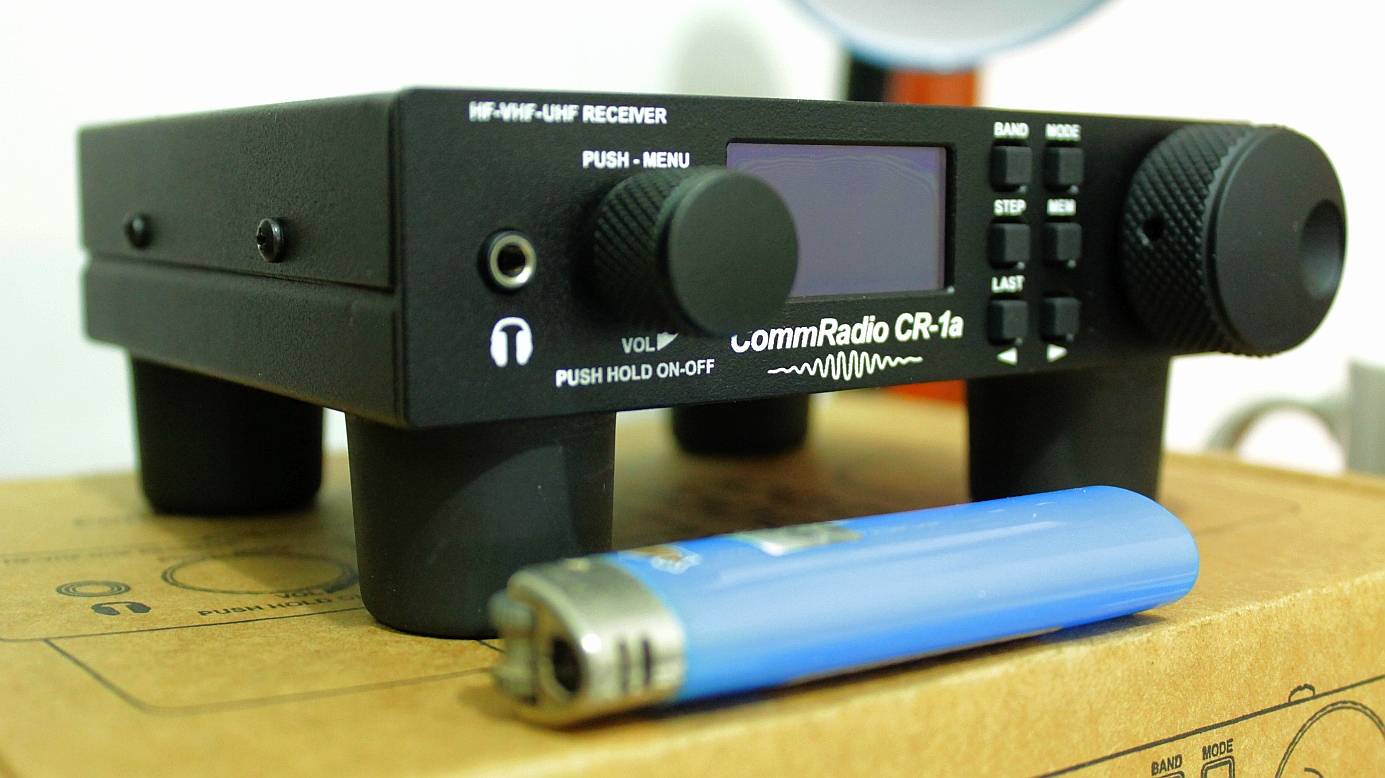

 Clique nas imagens abaixo para ampliar em alta qualidade

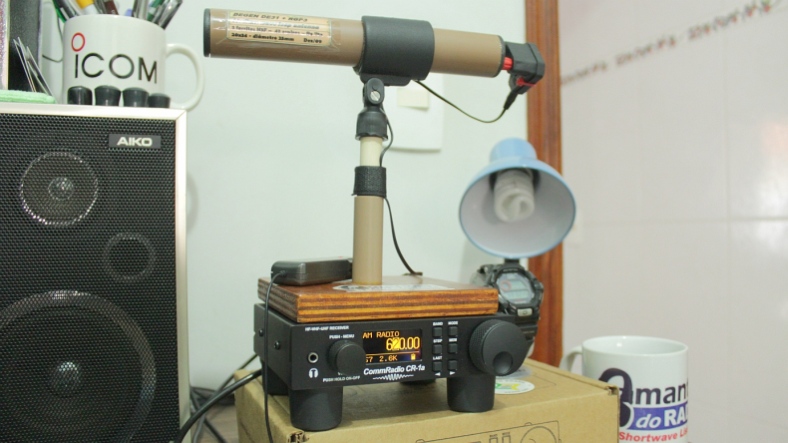

Funcionamento perfeito mesmo usando uma Mini Loop Ativa para Ondas Médias

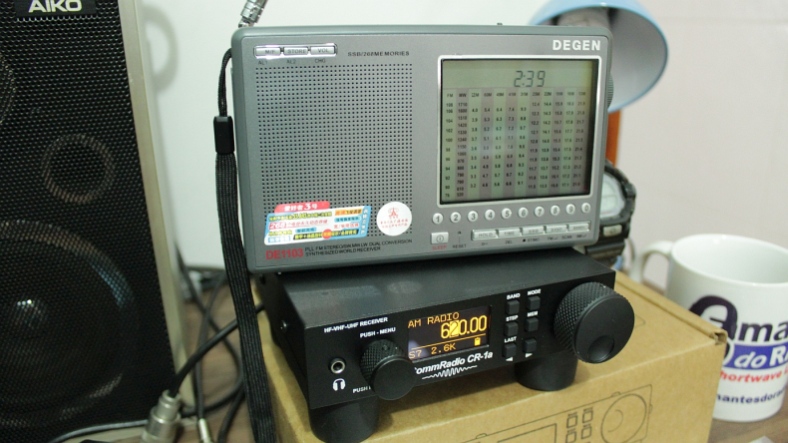

Comparando o tamanho dos rádio portátil DEGEN DE1103 com o receptor CR-1A

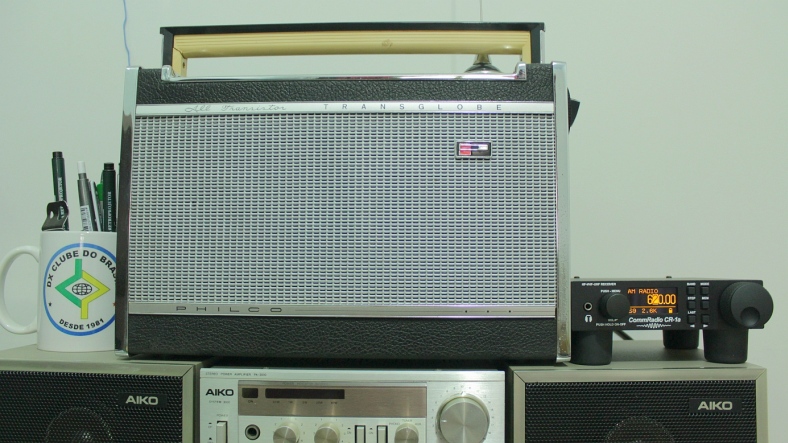

Comparando lado a lado do Philco Transglobe e o receptor CR-1A


Faixa de Cobertura e modos:

MW-HF: Cobertura Geral: 500 kHz - 30.000 MHz

 Chave para troca rápida de banda ( pré configurada) :

    • Seleção das Bandas de Radioamador: de 160 m a 10 m
    • Seleção das Bandas de Radiodifusão: de 120 m a 11 m

  • Seleção Manual ou Automática do modo AM-SSB-CW (com base na frequência sintonizada)
  • Radiodifusão Internacional: Manual ou automática: as etapas de 5 kHz
  • Seleção automática do filtro de largura quando sobreposto  (seleção manual)
  • Resolução da sintonia (controle do cursor): 1 MHz / 100 -10 - 1 kHz / 100 - 10 Hz
  • MDS (Mínimo de Sinal Perceptível): nominal -130 dBm em 500 Hz de largura de banda
  • LW/OL: 150 - 500 kHz está incluído para fins experimentais. Veja Limitações de hardware abaixo.


VHF-UHF Cobertura Geral de Frequência e Performance:

  • VHF: Cobertura contínua: 64,0-260,0 MHz
  • UHF: Cobertura contínua: 437,0-512,0 MHz
  • FM Transmissão: nominal -88 dBm em 200 kHz de largura de banda ( A qualidade não é para sons musicais de qualidade )
  • VHF Sensibilidade 108,0 - 150,0 MHz: nominal - 98 dBm (ou melhor) para 12 dB SINAD, 15 kHz filtro de largura de banda (5 kHz de desvio)
  • UHF Sensibilidade: nominal -86 a-98 dBm para 12 dB SINAD, 15 kHz filtro de largura de banda (5 kHz de desvio)
  • Passos de frequência padrão para cada banda


Plano de banda VHF-UHF:

  • FM Transmissão: 87,7 - 107,9 - Mono - largura de banda de áudio 5 kHz (76,0 MHz Internacional) -  Não é para a música.
  • Band de aviação ( aeronaves ): 108,000-136,975 MHz, AM auto-selecionar -25 passos kHz
  • Radioamador: 2 m, 1,25 m, 70 cm (porção superior começando @ 437,0 MHz).
  • NBFM modo padrão com o modo SSB-CW seleciona.
  • Serviço de Radio Marítimo & NOAA Clima e Tempo
  • Serviço Público: 137,0-225,0: 12,5 e 25 kHz.
  • FRS-GMRS 462 - 467 MHz, 25 KHz
  • Cobertura geral 467-512 MHz
  • Nota: 6 m (54 MHz) não está disponível.


Arquitetura do Receptor:

  • HF: dupla conversão (VHF-UHF: simples conversão) com baixa - IF com IQ para amostragem digital, DSP de 32 bits com CODEC de áudio digital
  • DSP com algoritmos de demodulação para: DSB-AM, SSB, CW, WBFM, NBFM
  • O DSP permte que o usuário possa selecionar a largura de banda pré fixada para cada banda e modo
  • Atualmente as larguras de bandas ou filtros do CR-1A:
    AM até 4 Filtros Selecionáveis de 2.6 kHz, 5 kHz, 7,5 kHz e 15 kHz
    USB e LSB até 3 Filtros Selecionáveis de 1.8 kHz, 2.2 kHz e 2.6 kHz
    CW até 5 Filtros Selecionáveis de 500 Hz, 1 kHz
    , 1.8 kHz, 2.2 kHz e 2.6 kHz
    FM-N até 2 Filtros Selecionáveis de 15 kHz e 25 kHz
    FM-W filtro fixo em 200 kHz



Sistema de Áudio - CODEC Digital

  • Speaker Driver: 0,8 W em carga de 8 Ohm
  • Falante Interno de 2.5 de diâmetro, alto-falante mylar-cone, especial para radiocomunicação

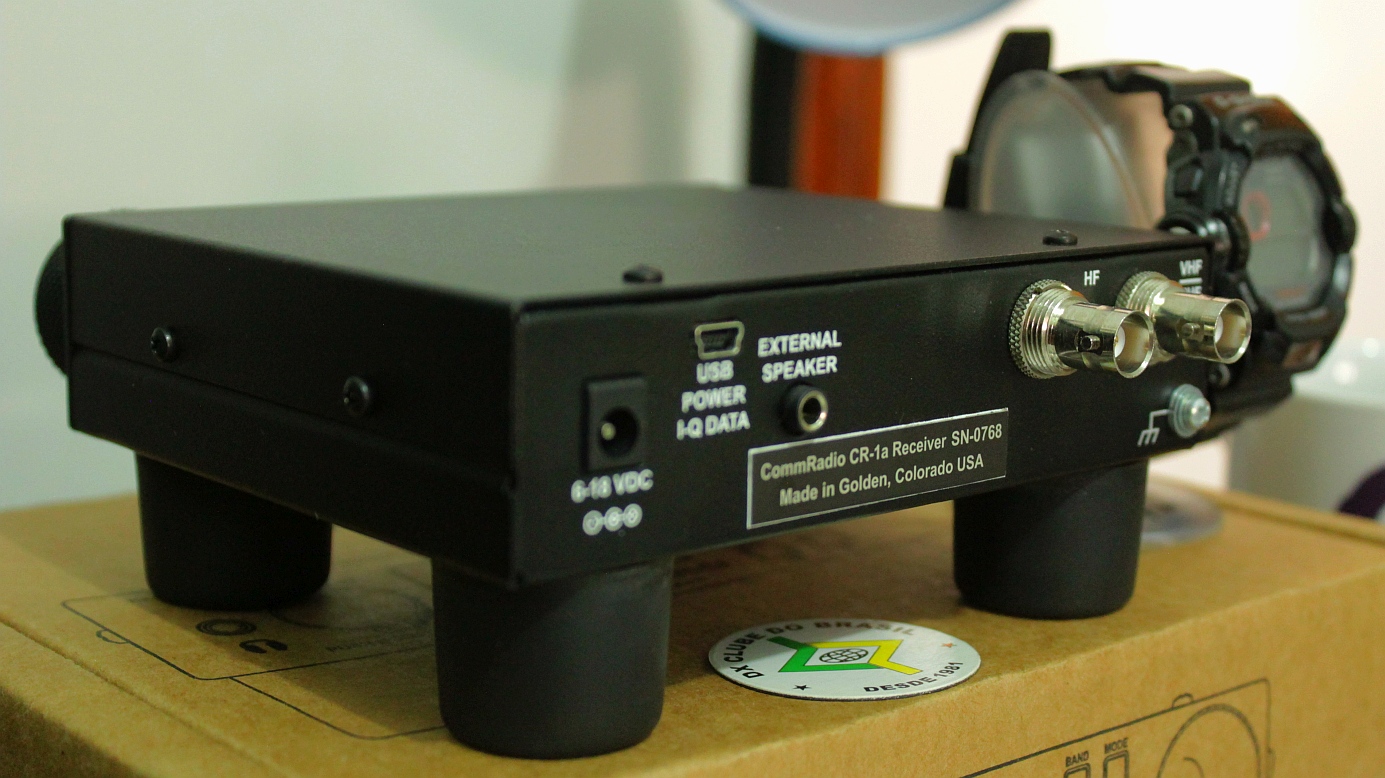

  • Saída P2 mono para Alto Falante Externo (3,5 mm mono - painel traseiro)
  • Saída P2 estéreo para Fone de Ouvido: 40 mW em 16 Ohms. ( 3,5 mm - painel frontal).

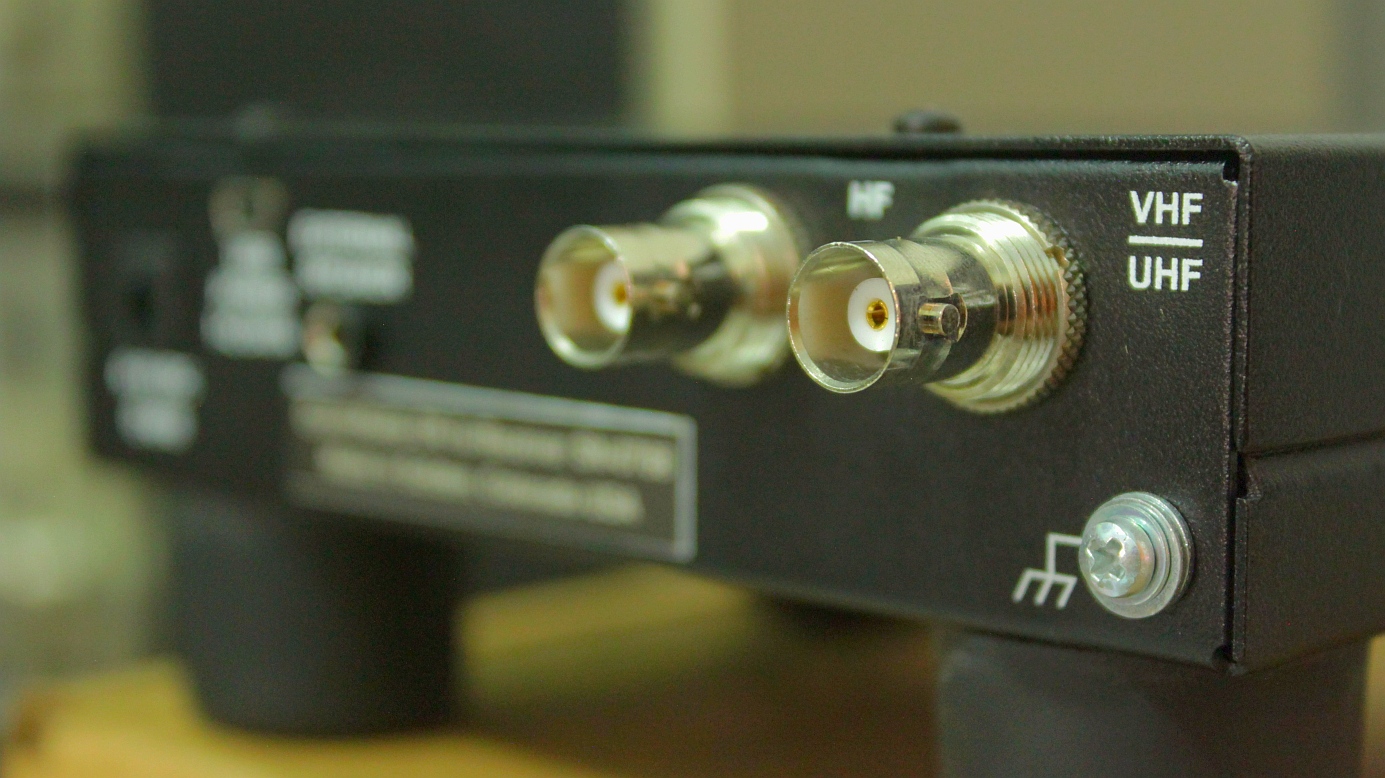

Entradas de antena

  • LW-MW-HF Porto: 50 Ohm - BNC (fêmea)
  • VHF-UHF Porto: 50 Ohm - BNC (fêmea)

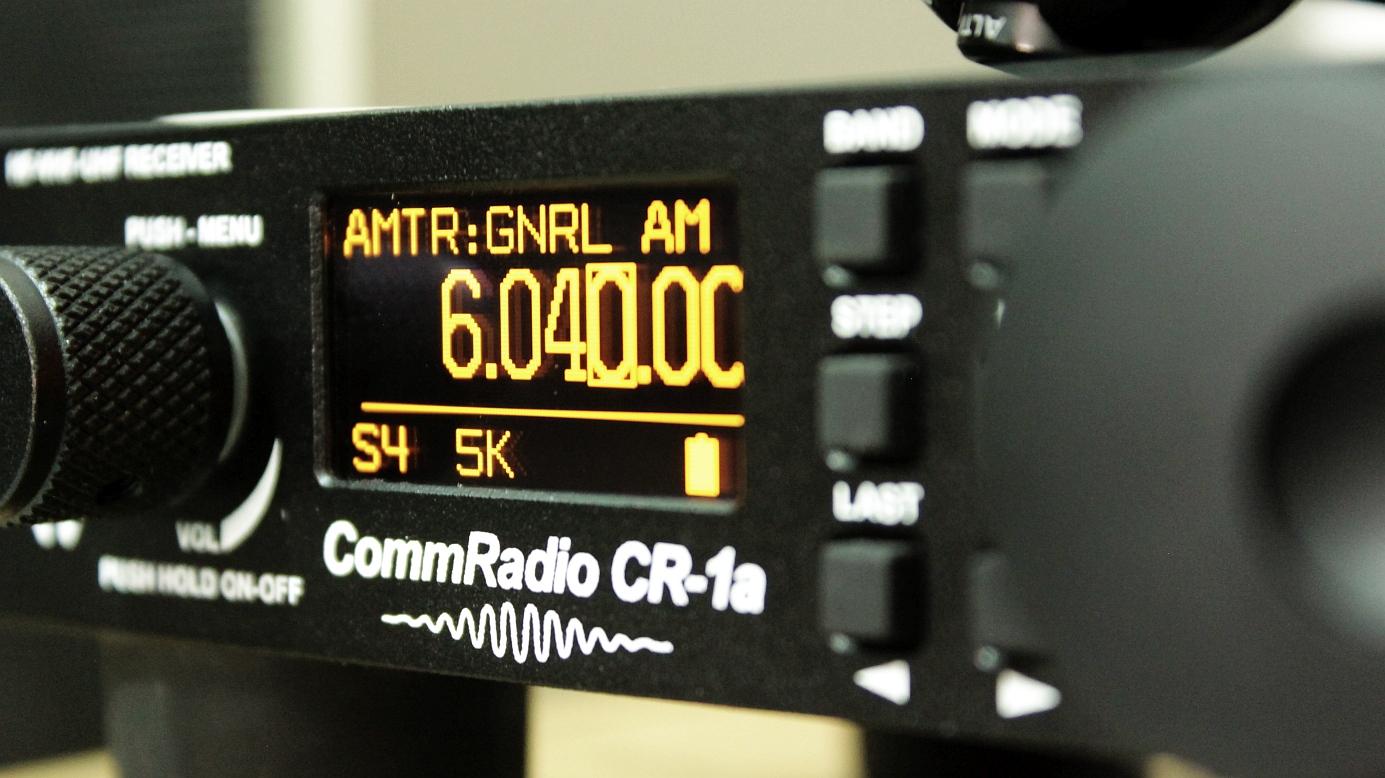

Visor ( Display )

  • 1,5 "diagonal - Dot Matriz 64 x 128 display OLED com lente filtrada EMI ( visor invertido )
  • Excelente contraste em ambientes externos  (não na luz solar direta). Possui controle manual de brilho


Suprimentos de energia

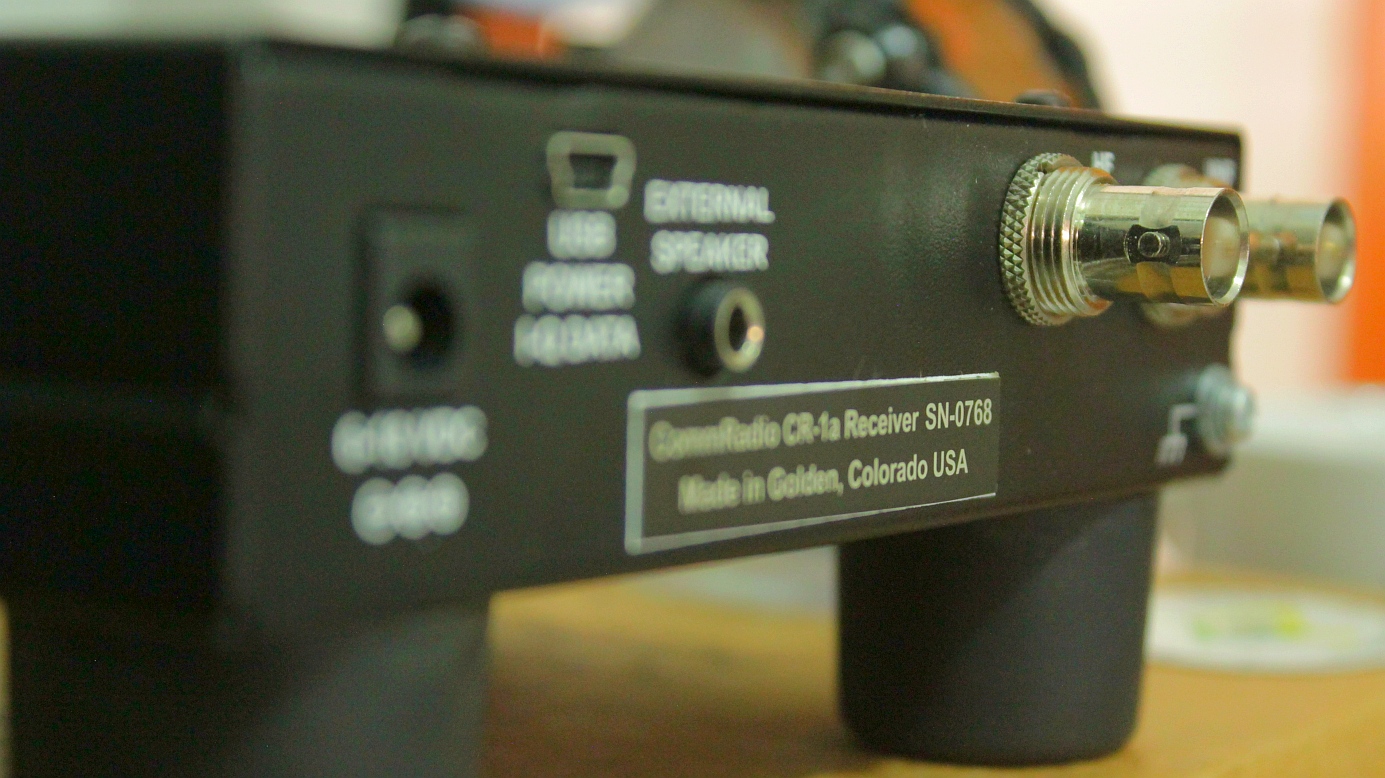

  • Jacks de alimentação: pela USB ( 5VDC) ou Plug DC de 6-18 VDC (Pino central de 2,1 mm (+) x 5 mm diâmetro externo)
  • Bateria recarregável interna de Li-Ion, quando zerada carrega em 6-8 horas com autonomia de 10-12 horas dependendo do uso.
  • Ambas as entradas de abastecimento carregam automaticamente a bateria interna com o rádio ligado ou desligado.


Consumo de energia

  • <1,0 Watt utilizando Fone de Ouvido ou Auto Falante com volume normal ( médio )
  • <1,2 Watt máximo utilizando Alto Falante e o volume no máximo

USB Mini-B 2.0 Jack

    • Carrega automaticamente a bateria interna, mantendo o máximo uso de energia USB <2,5 Watts
    • As atualizações de software via 'Dropbox' com notificações de e-mail automatizadas.

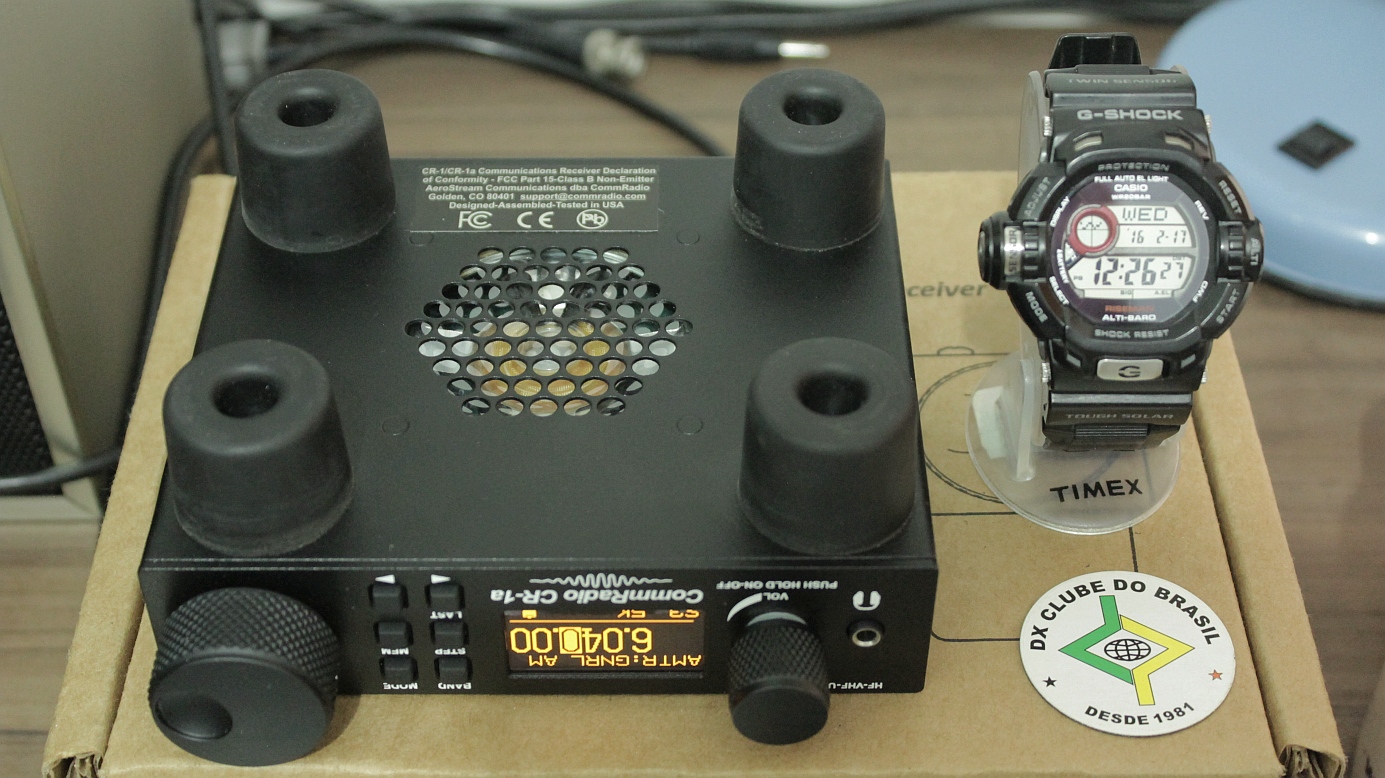

Estrutura Física ( mecânica ):

  • Tamanho total com os pés, botões e conectores: L = 14 cm    x    A = 6 cm    x    C = 15,5 cm
    Tamanho total do gabinete: L = 14 cm   x   A = 3,5 cm   x   C = 11,5 cm
  • Peso: 485 gramas
  • Botões ( Knobs ): Alumínio Anodizado Preto - Usinado
  • Painel frontal: Alumínio Usinado - Revestimento com pintura epoxi preto texturizado.
  • Gabinete ( caixa ): Aço 0,9 mm - Revestimento com pintura epoxi preto texturizado


Proteção total ESD: Diodes ESD nas entradas de RF das Antenas, no conector de Energia, na porta USB, Chaves e Botões

Limitações de hardware do projeto:

  • LW (150 kHz - 480 kHz): Projetado para sintonizar até 500 kHz. O sintonizador está programado para fornecer o ajuste a 150 kHz. No entanto, não há pré-selector dedicado nesta gama. O IF é também nesta faixa e sinais de outras bandas podem ser ouvidos. O desempenho não é garantido nessa faixa e é fornecido para fins experimentais. Bom desempenho tem sido relatada de um CR-1 proprietário que usa um LW pré-selector externo.

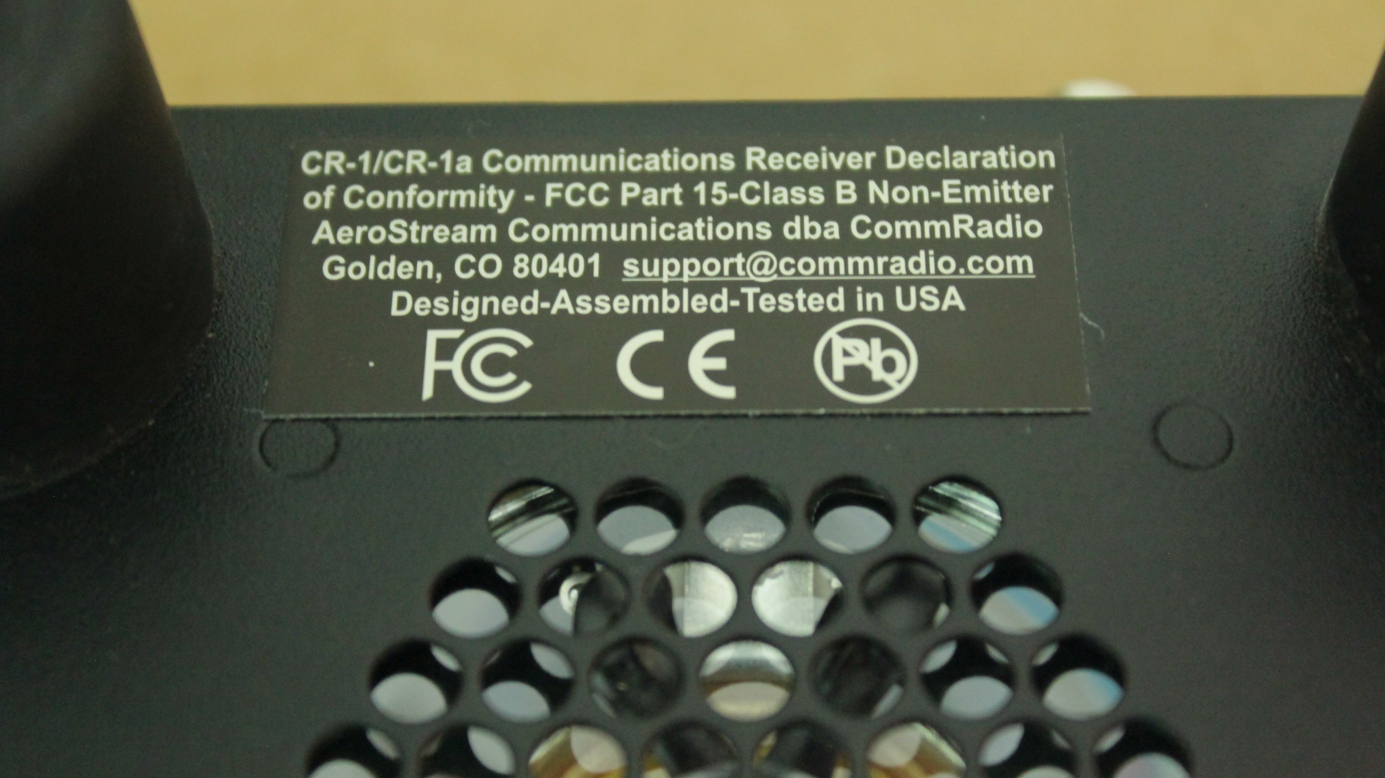

Conformidade regulatória:


  • Declaração Mark de Conformidade da FCC - Parte 15
  • Marca CE (Europa-em outro lugar)
  • RoHS:   Sem Pb (chumbo)


Origem e Garantia & garantia de satisfação:

  • Projetado e fabricado nos EUA
  • Garantia Limitada de 1 ano: peças, mão de obra, acabamento direto com o fabricante.
