BARLOW WADLEY XCR-30

Home
Acima

ENTREVISTA DX

EDSON BRUNO Direto do EUA entrevista RENATO ULIANA
Sobre o Amantes do Rádio

Clique aqui para ouvir



Membro DXCB


Membro Route 73


Clique nas fotos para ampliar
Fotos originais do produto a venda
Passe o mouse sobre as miniaturas ou clique para ampliar

Depósito Bancário
de R$ 3.000,00
R$ 2.500,00
Basta enviar um e-mail informando o produto
e o seu CEP para QAPNET@TERRA.COM.BR

Compre  pelo PAGSEGURO
No cartão de crédito em até 12 x
Com Seguro de Envio Já Incluso

Apenas R$ 2.800,00

VENDIDO




Itens que acompanham este produto:
  • 01 Rádio Barlow Wadley XCR-30
  • 01 CD com diversos arquivos
  • 01 Manual em Inglês




DESCRIÇÃO

BARLOW WADLEY XCR-30 MARK 2
Receptor Portátil Banda Corrida de 500 kHz a 30 MHz
AM- USB e LSB Fabricado na África do Sul

Este é o famoso rádio de Ondas Curtas Barlow Wadley XCR-30 MARK 2, desenvolvido e fabricado nos anos 70 na África do Sul. Pode não parecer, mas este rádio foi desenvolvido com técnicas inovadoras e interessantes para torna-lo um dos melhores receptores analógico portátil de ondas curtas da sua época. Tanto na precisão e estabilidade impecável graças ao sistema de Laço de Loop Wadley pois na época ainda não existiam os circuitos DDS e PLL. Outro detalhe é a sintonia da antena feita com um sistema de polia e micro chaves que ajustam a posição de um pequeno indutor de ferrite capaz de transformar a própria antena telescópica numa poderosa antena capaz de entregar sinais fortes e estáveis exatamente igual a performance de uma enorme antena externa e com a vantagem de fazer a antena telescópica ressonar exatamente na frequência de sintonia. O sistema também trabalha naturalmente como um filtro pre-seletor, aumentando a seletividade e respectivamente o sinal.

Outra particularidade é o seu baixíssimo consumo de energia de apenas 15 a 25 mA. Um dos menores ainda mais para um rádio com SSB ( USB e LSB ) e uma sonoridade impressionante. Realmente o Barlow Wadley é um receptor encantador ainda nos dias de hoje quando comparamos ele lado a lado com outros RX ele ainda nos surpreende com escutas de qualidade muitas vezes superiores aos atuais rádios.

Por essas e outras eu separei várias escutas feitas com esse maravilhoso receptor, para que vocês mesmos possam ver, ouvir e tirar suas próprias conclusões...



>

RÁDIO SUPER CONSERVADO 100% OK

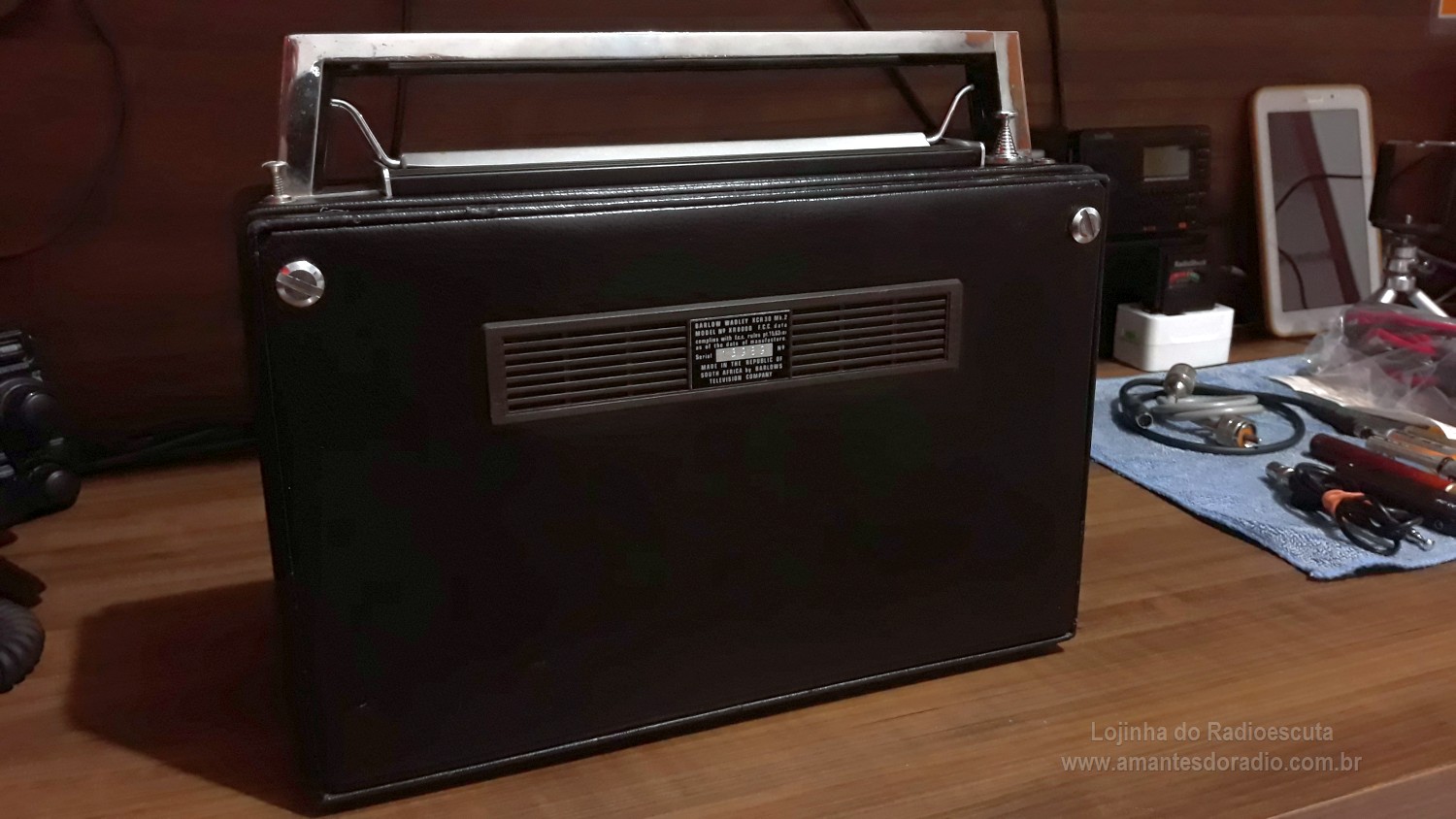

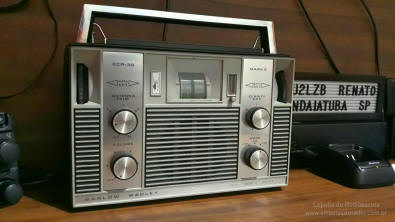

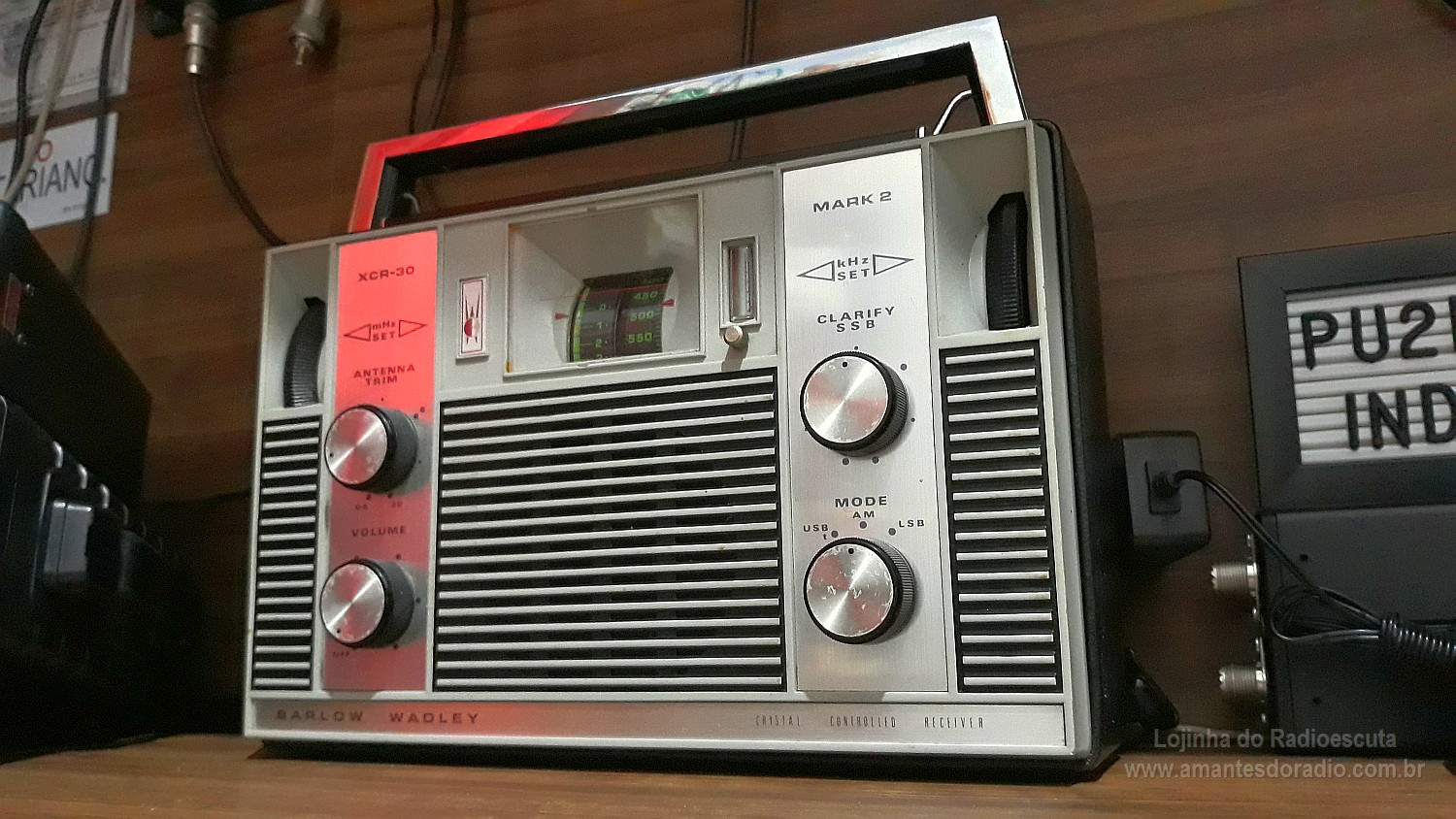

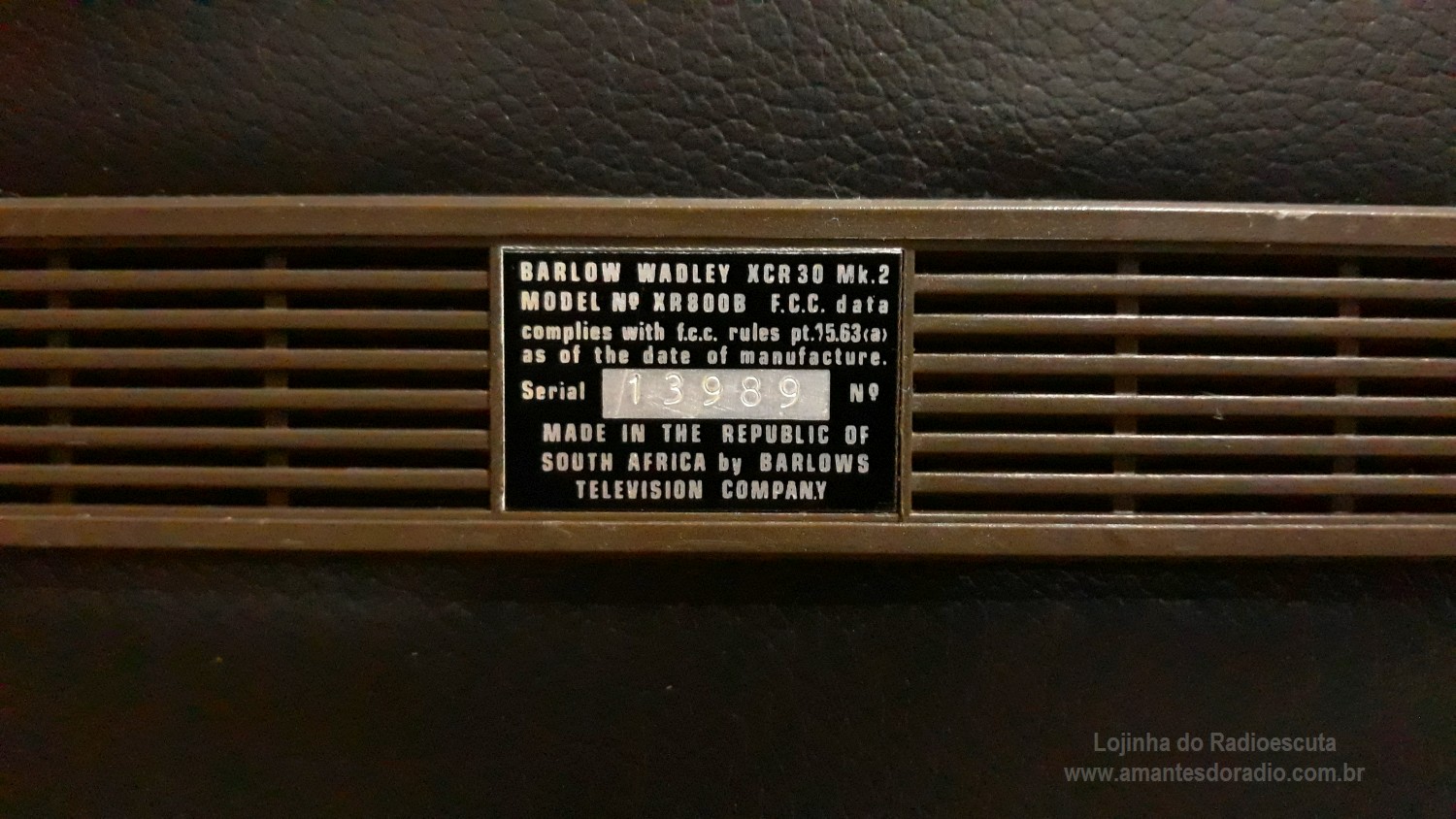

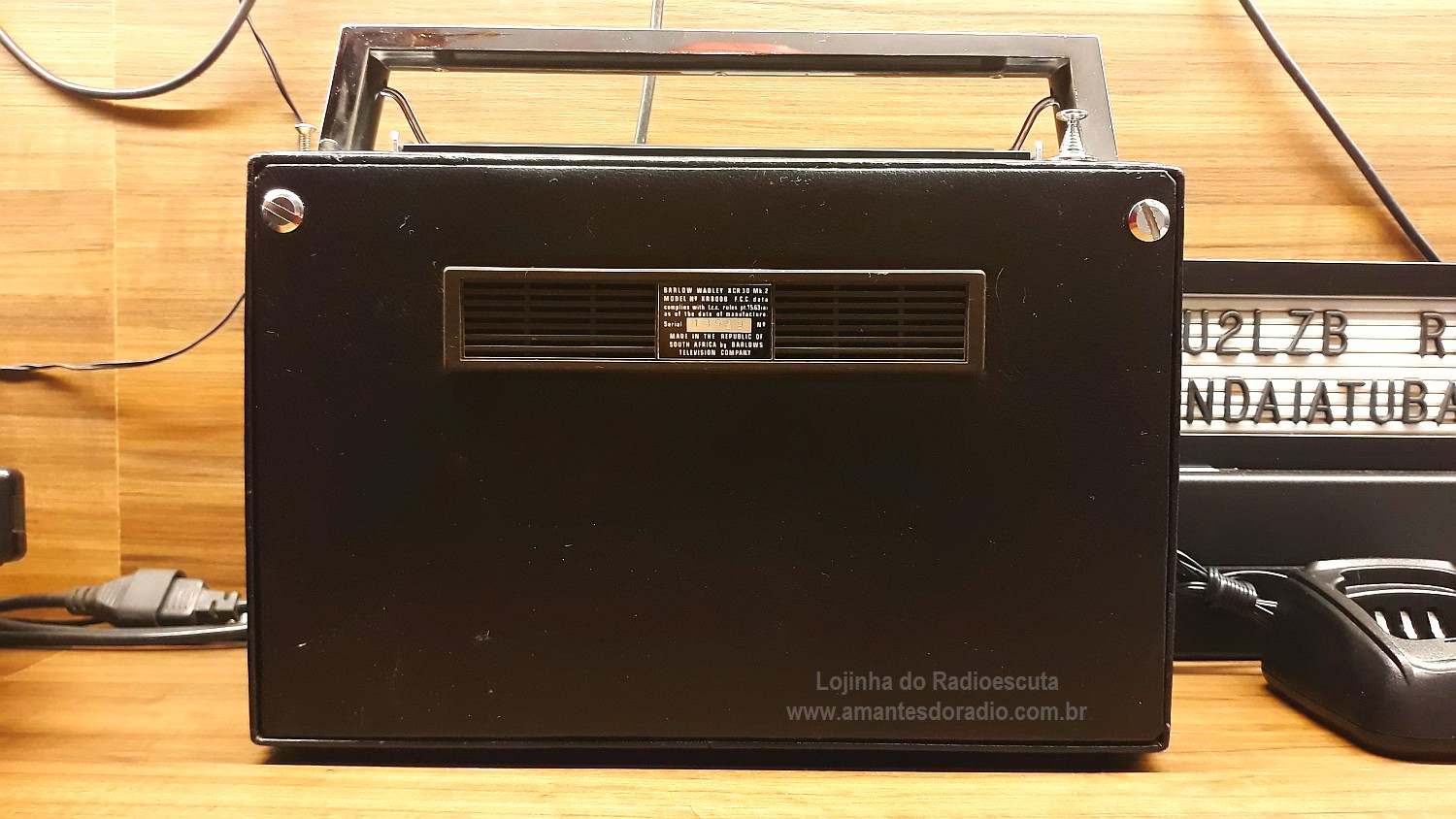

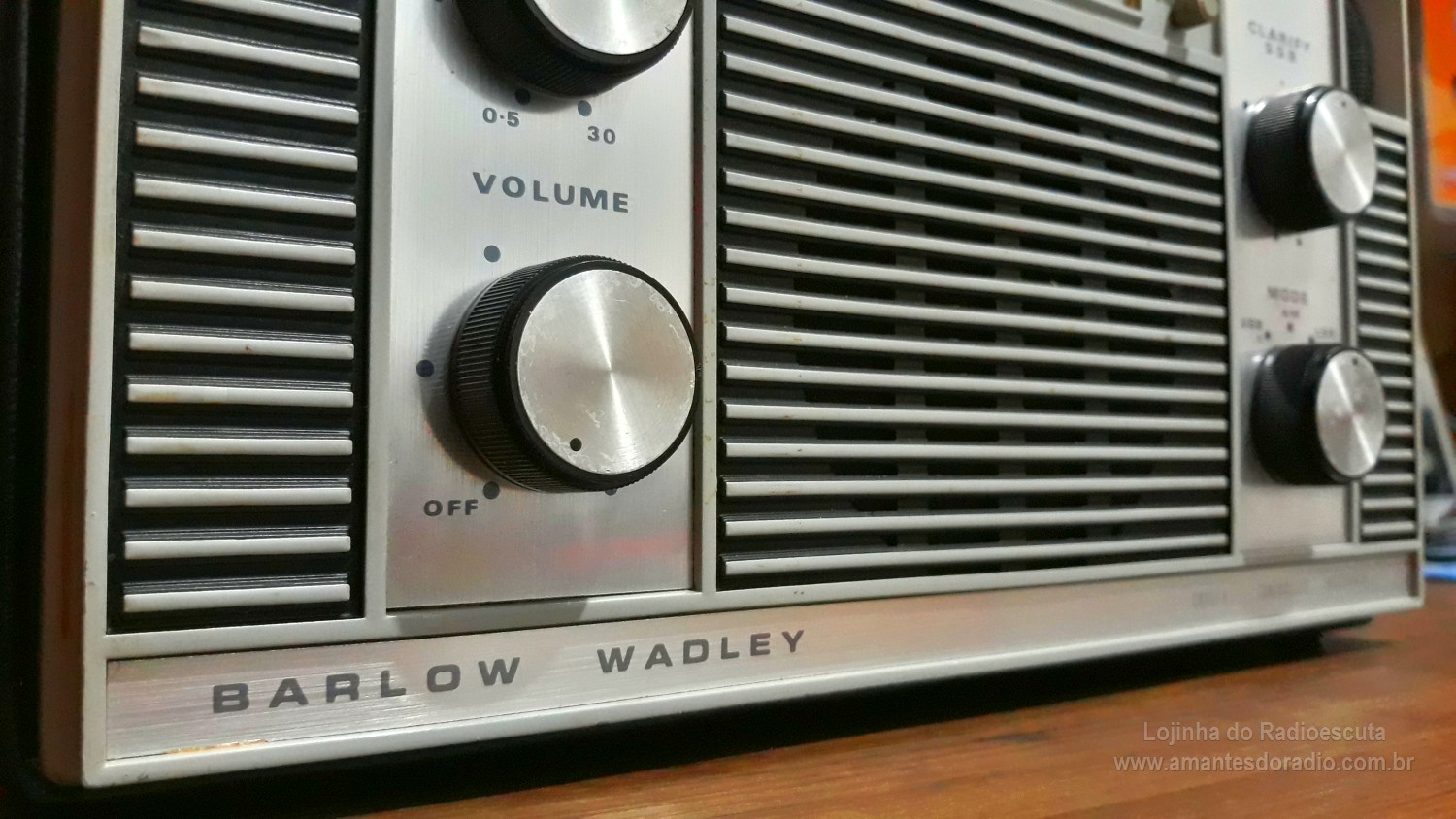

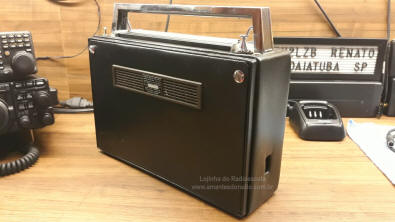

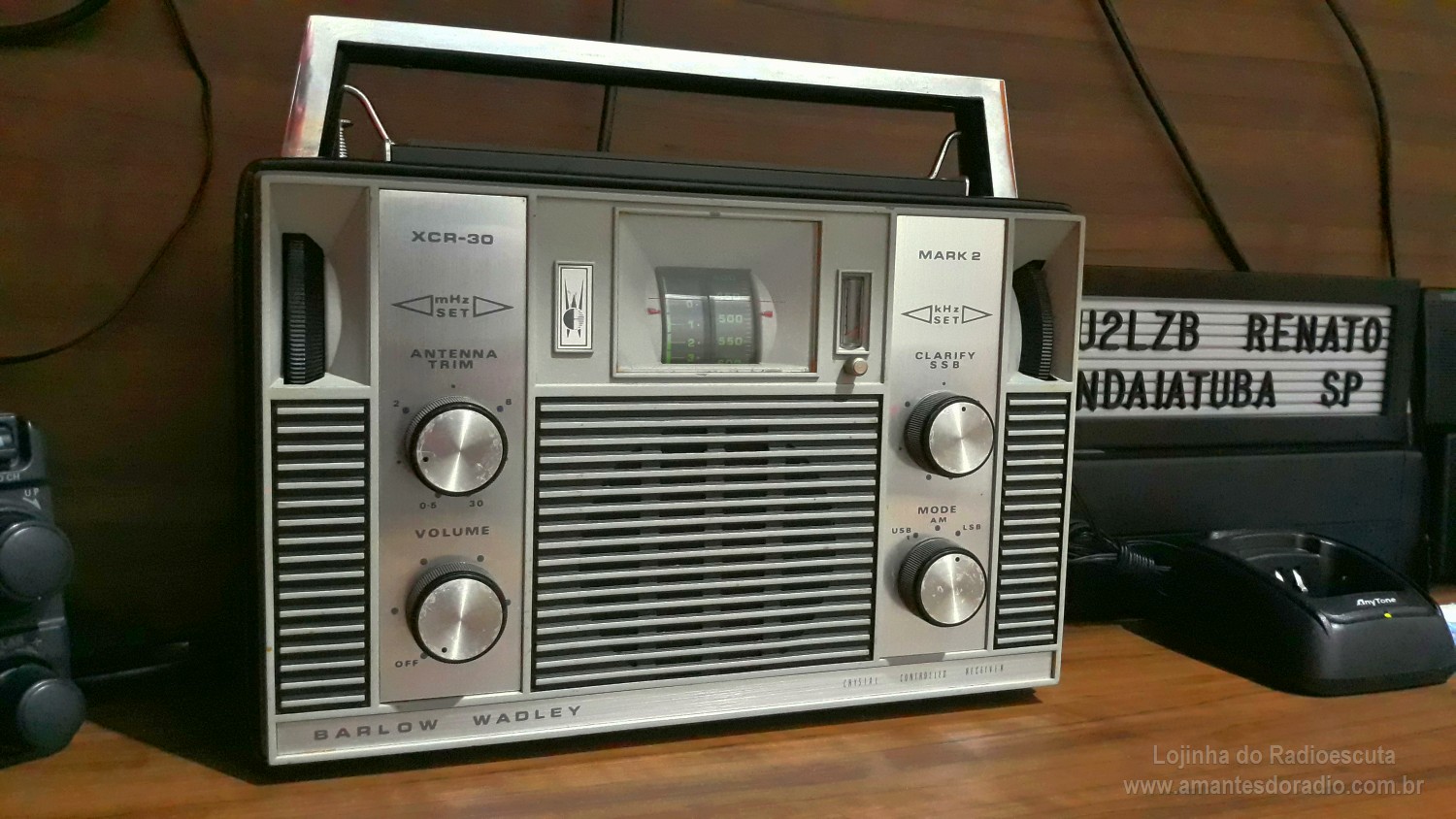

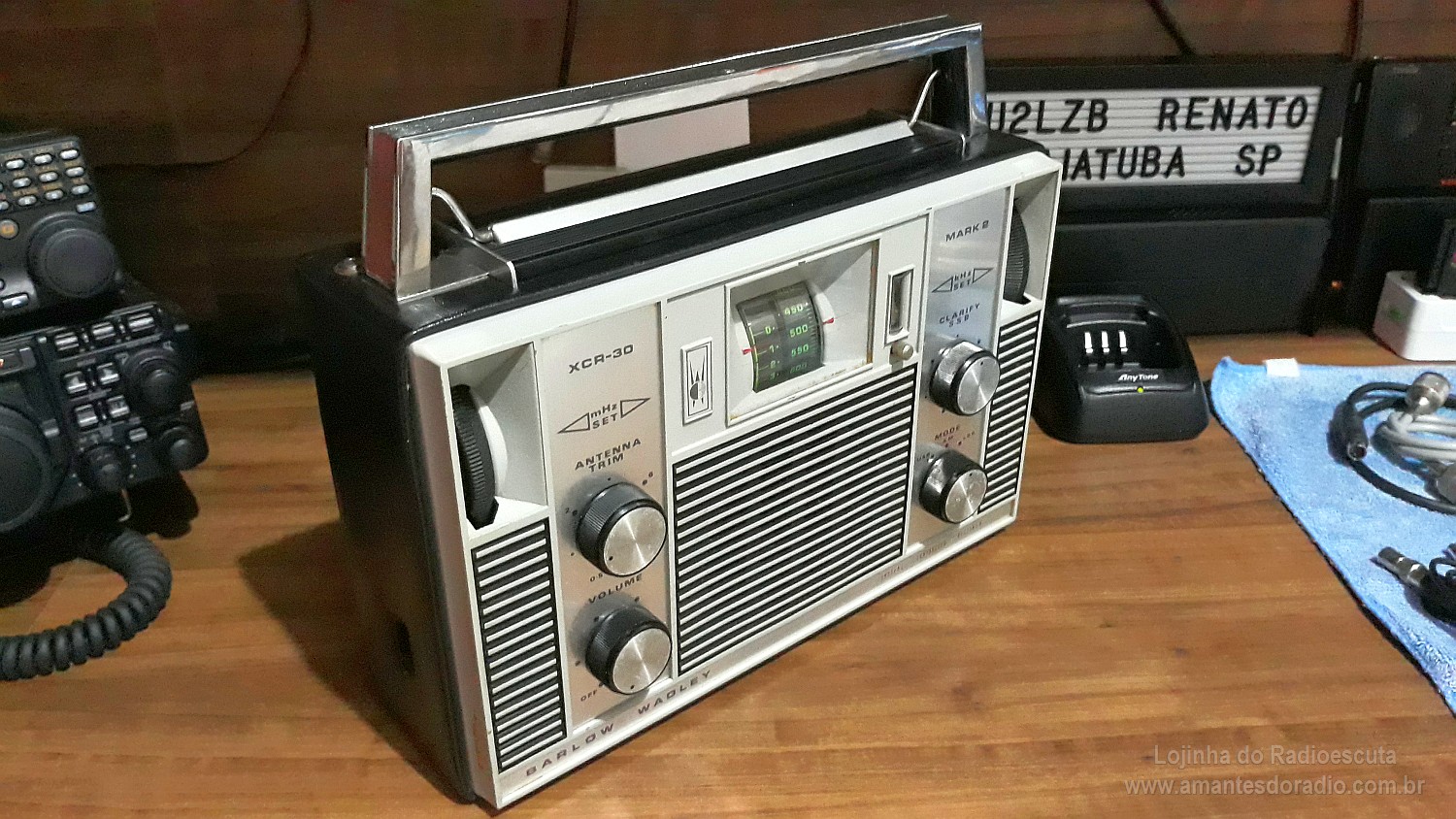

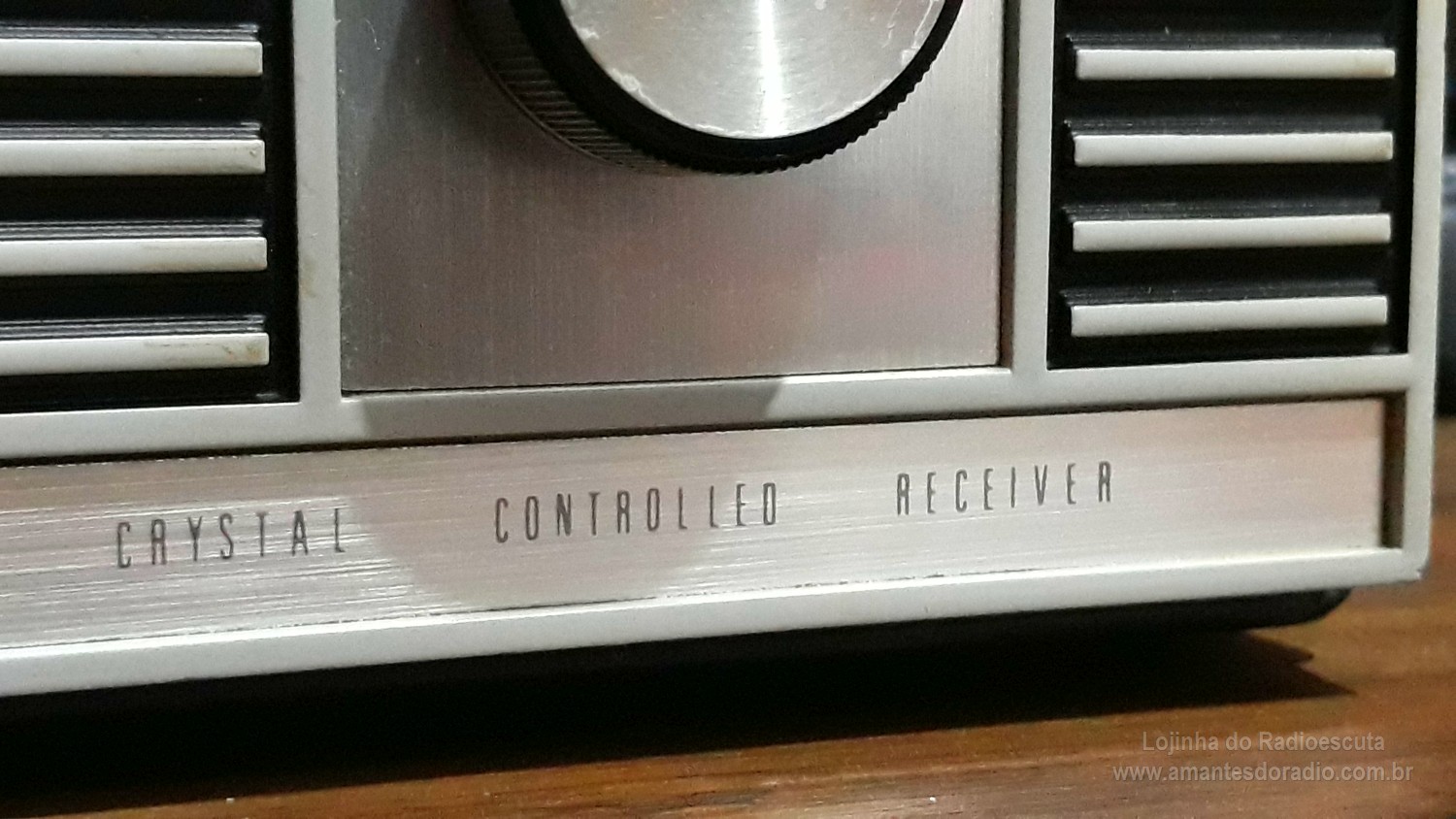

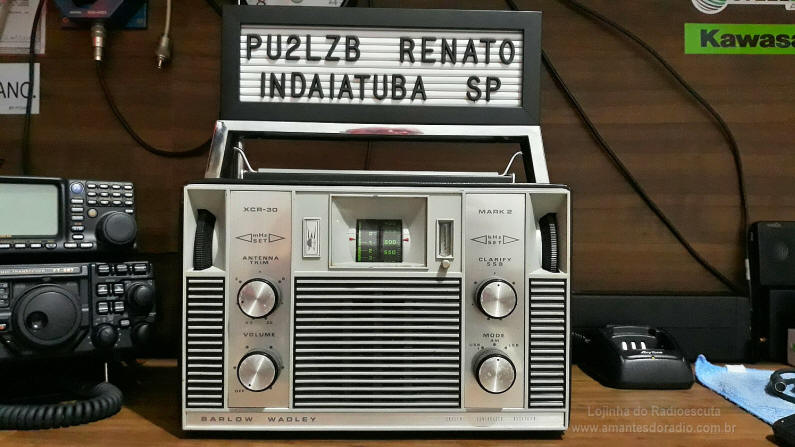

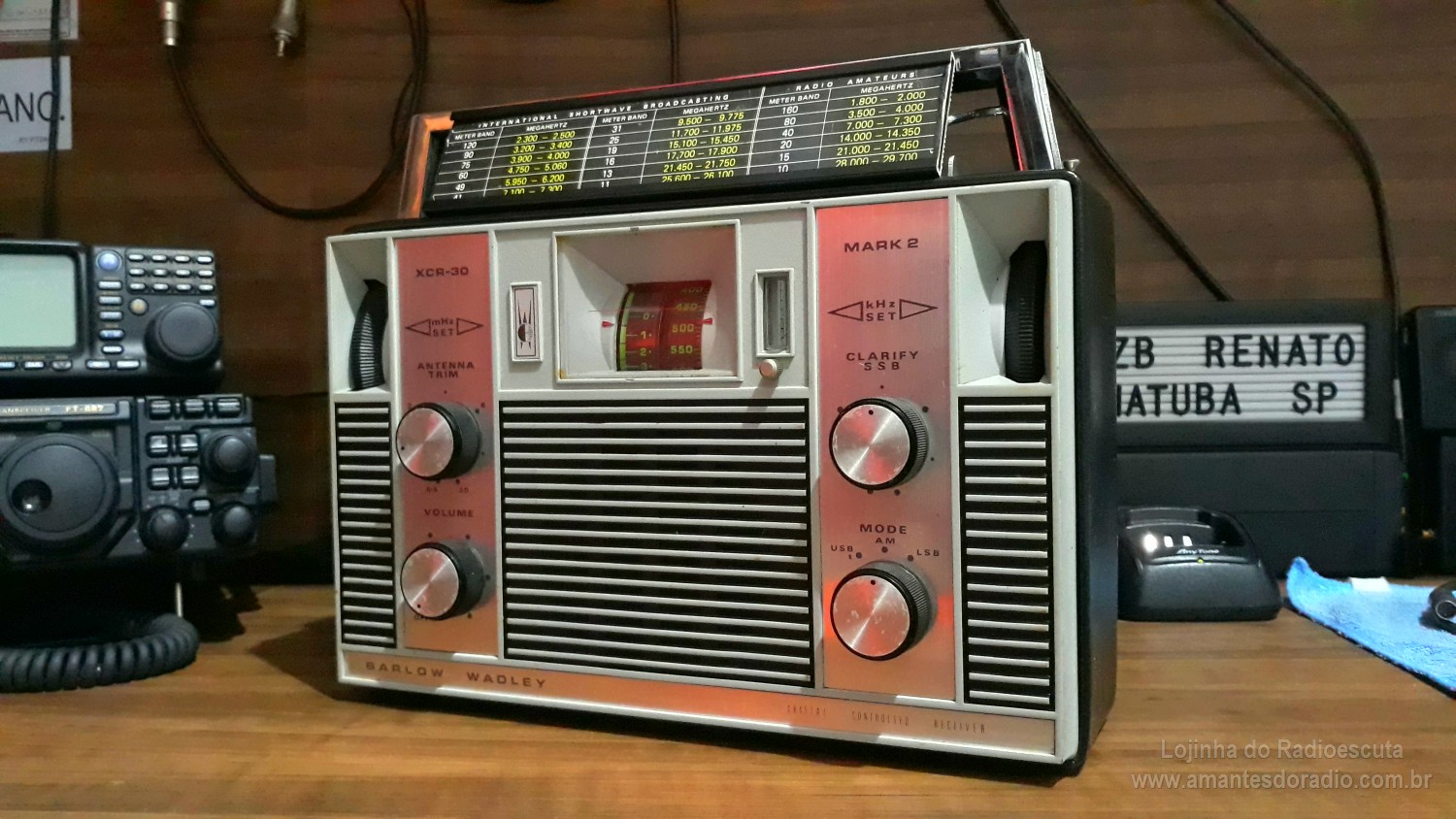

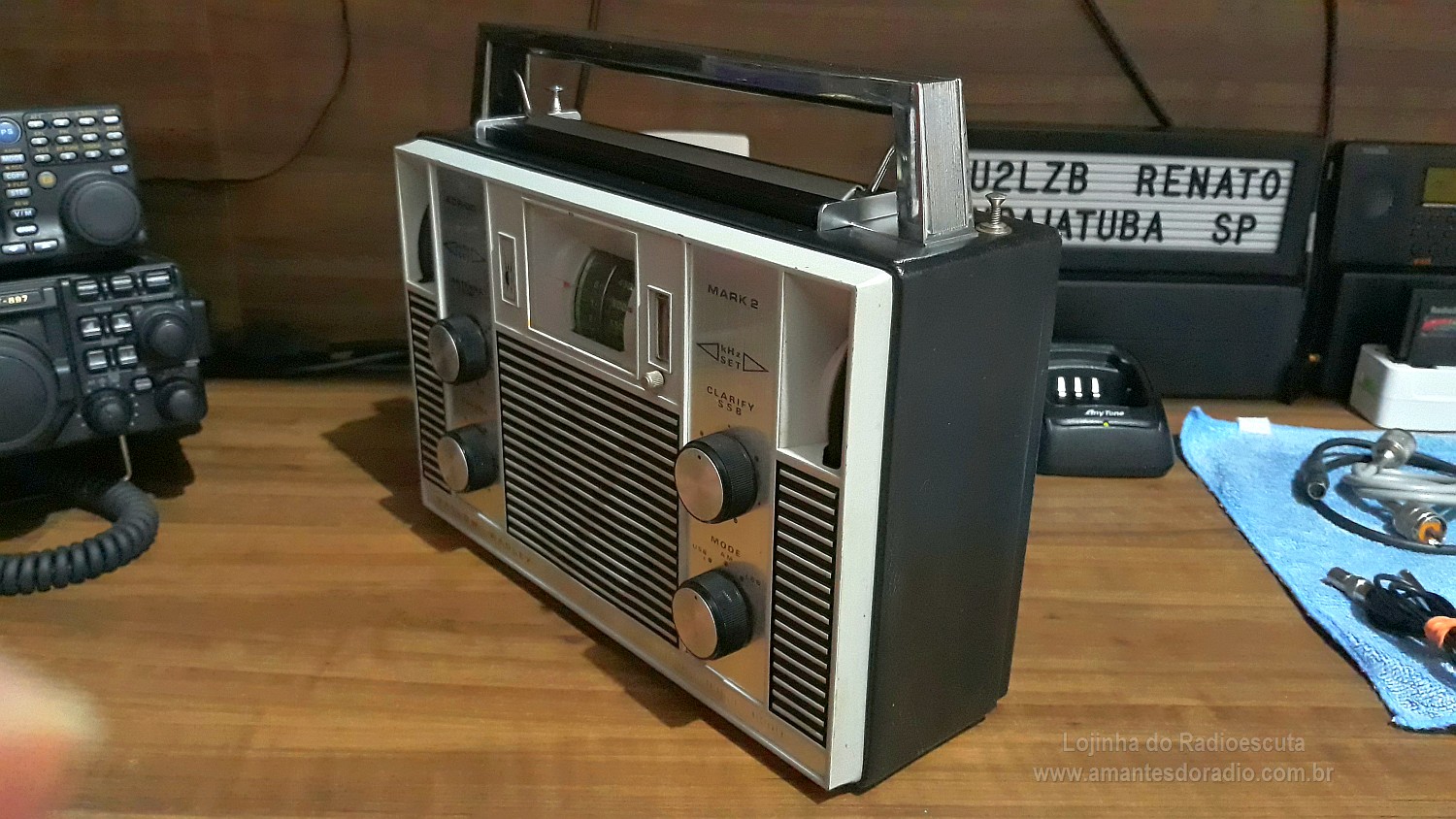

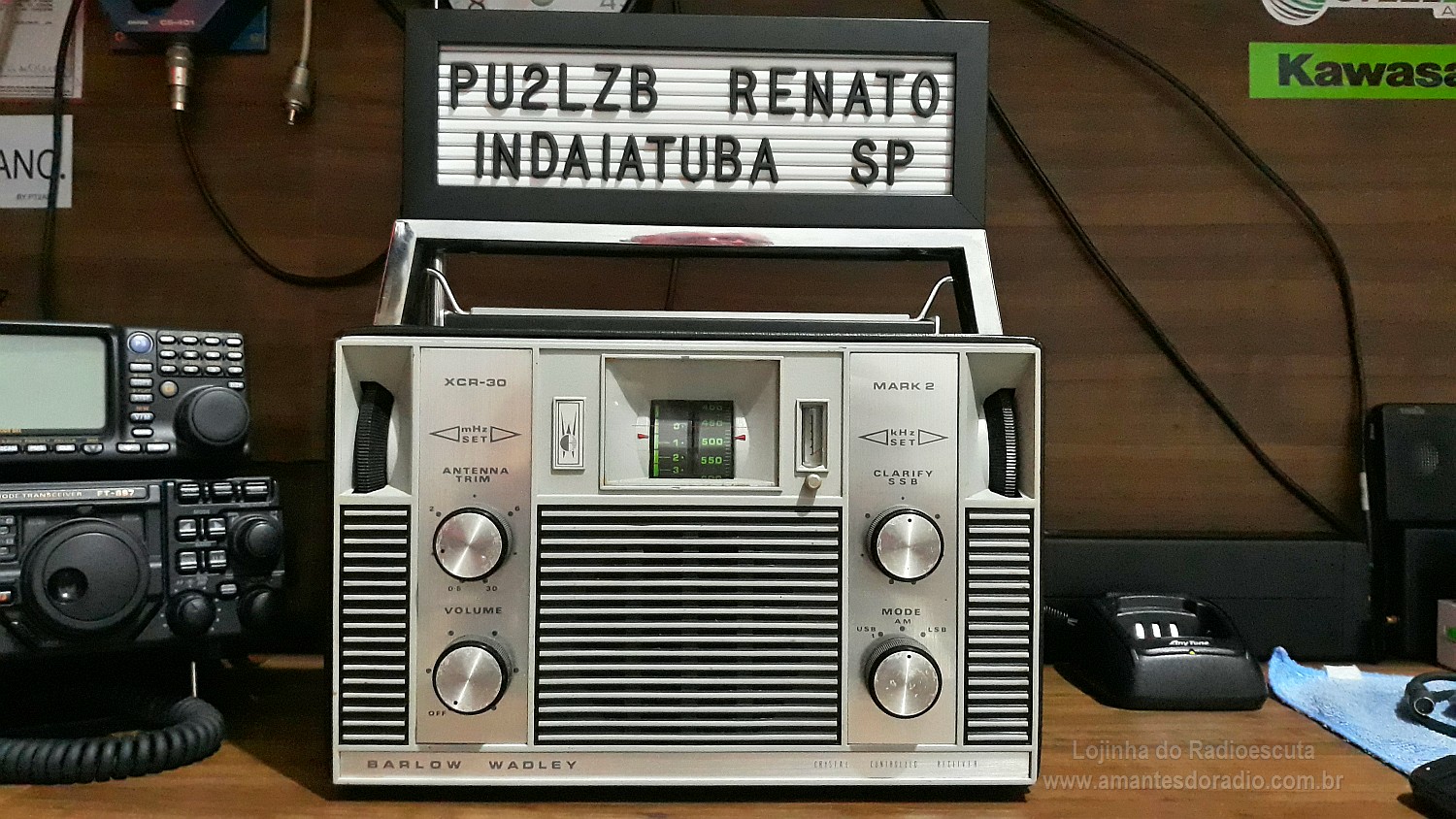

Fotos originais do produto a venda
Clique nas fotos para ampliar

O texto abaixo é uma tradução do Artigo produzido pelo amigo holandês: PA2OHH Onno
O Artigo Original pode ser visto em:
https://www.qsl.net/pa2ohh/06barlow.htm

O Receptor Portátil de Ondas Curtas Barlow Wadley XCR-30.
Este receptor portátil de ondas curtas para recepção AM, SSB e CW era bastante famoso nos anos 70. Quando este receptor foi projetado, ainda não haviam chips DDS e PLL disponíveis. Portanto, a estabilidade da frequência é obtida pelo loop de Wadley. Muitas soluções elétricas e mecânicas muito criativas podem ser encontradas no receptor. A banda de frequência de 0,5 MHz a 30 MHz é coberta em 30 bandas de 1 MHz. Comparado a receptores semelhantes daqueles dias, a estabilidade da frequência e a qualidade da recepção são muito boas e a escala de frequência analógica bastante precisa (10 kHz). Não é difícil sintonizar uma estação SSB devido ao fato de toda a onda curta ser dividida em 30 bandas de 1 MHz e o clarificador.

Apesar de ser um receptor portátil, ele é um pouco pesado. No entanto, há uma grande vantagem em relação aos receptores modernos: a corrente da bateria é de apenas 15 a 25 mA! Segundo relatos Usei muito o receptor durante as férias e viagens de fim de semana, mas nunca tive que trocar as pilhas porque estavam vazias, apenas porque eram velhas! Mesmo agora, com 30 anos, o receptor funciona bem, nunca precisou ser reparado ou ajustado. Somente os interruptores precisam ser limpos agora. E, claro, você pode ver que o receptor é muito usado, não apenas os interruptores devem ser limpos ...

Técnica antiga com muitos componentes mecânicos complexos e ajustes.

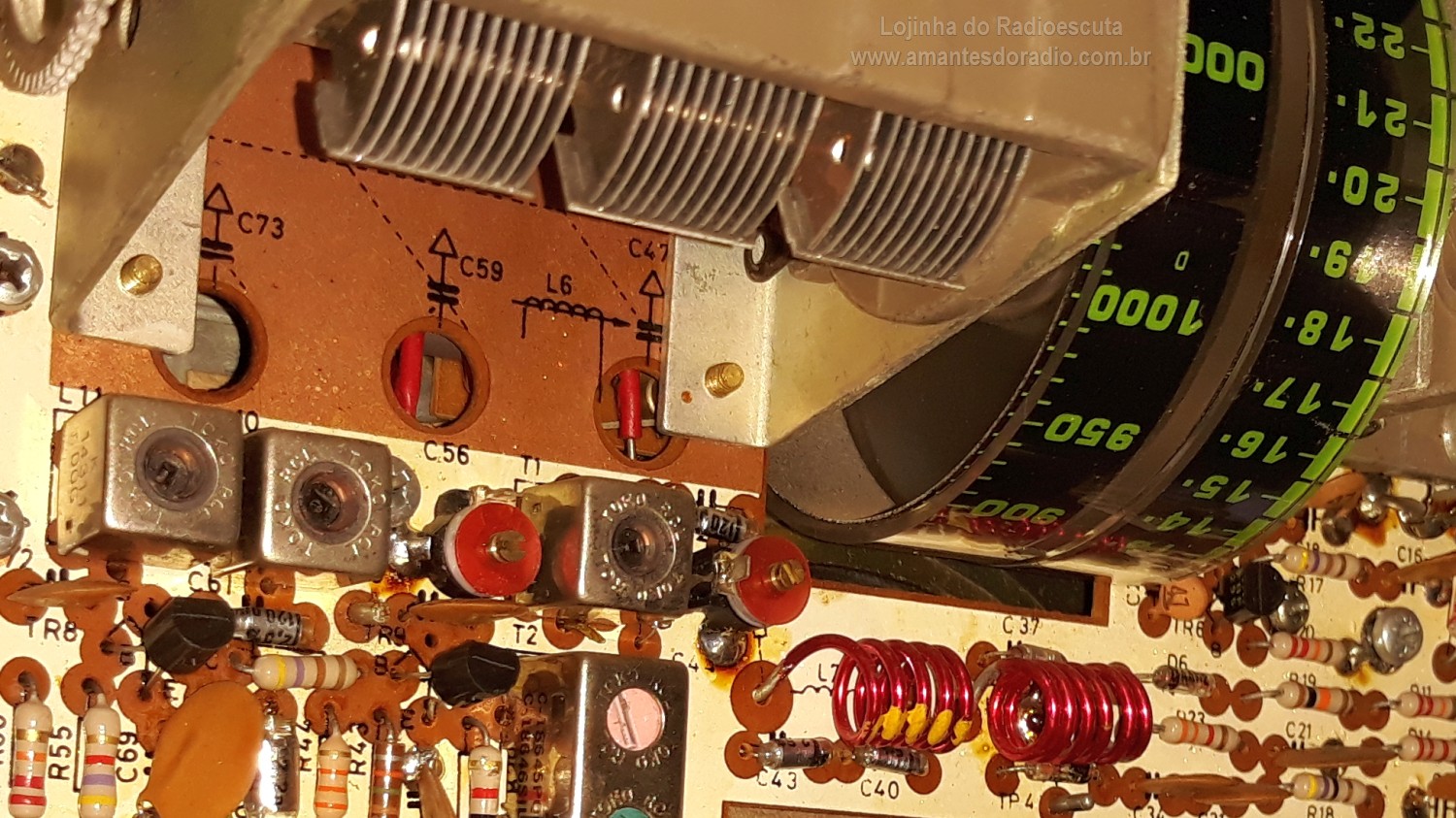

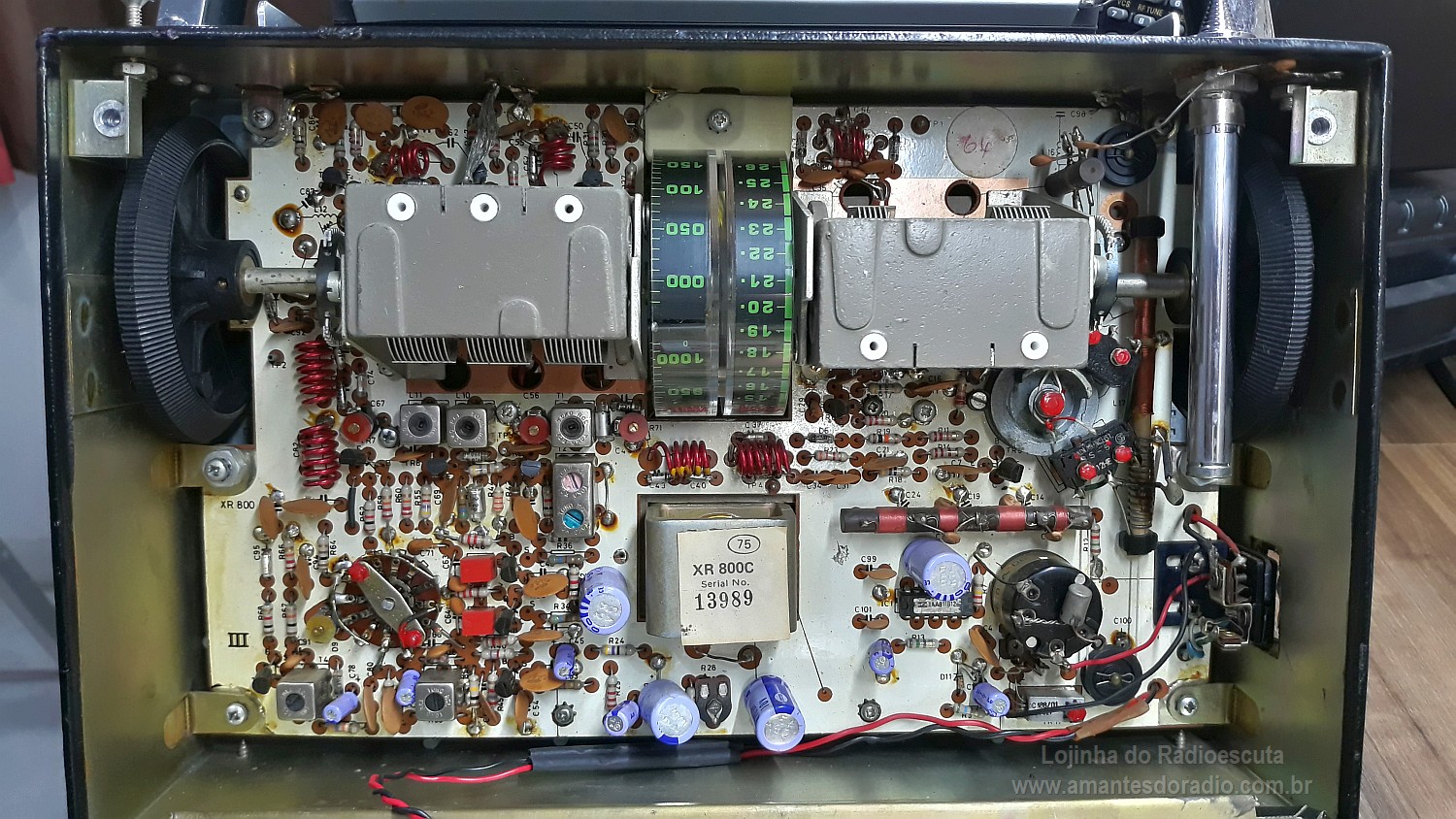

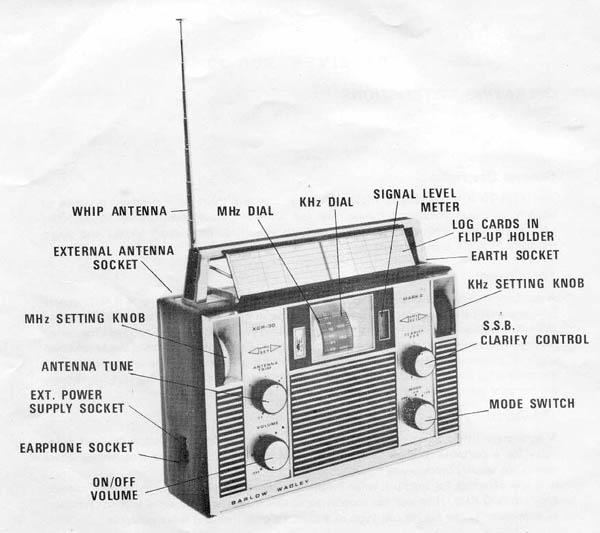

Muitos componentes mecânicos tiveram que ser usados ​​para a realização do receptor com loop de Wadley. Toda a sintonia é feita por capacitores variáveis. O filtro de antena de passagem de banda seletiva na entrada é sintonizado pelo ajuste de permeabilidade, um núcleo se move para cima e para baixo em uma bobina. Partes da bobina são comutadas por micro interruptores. O botão de ajuste deste filtro de antena passa-banda move o núcleo e também ativa os microinterruptores.

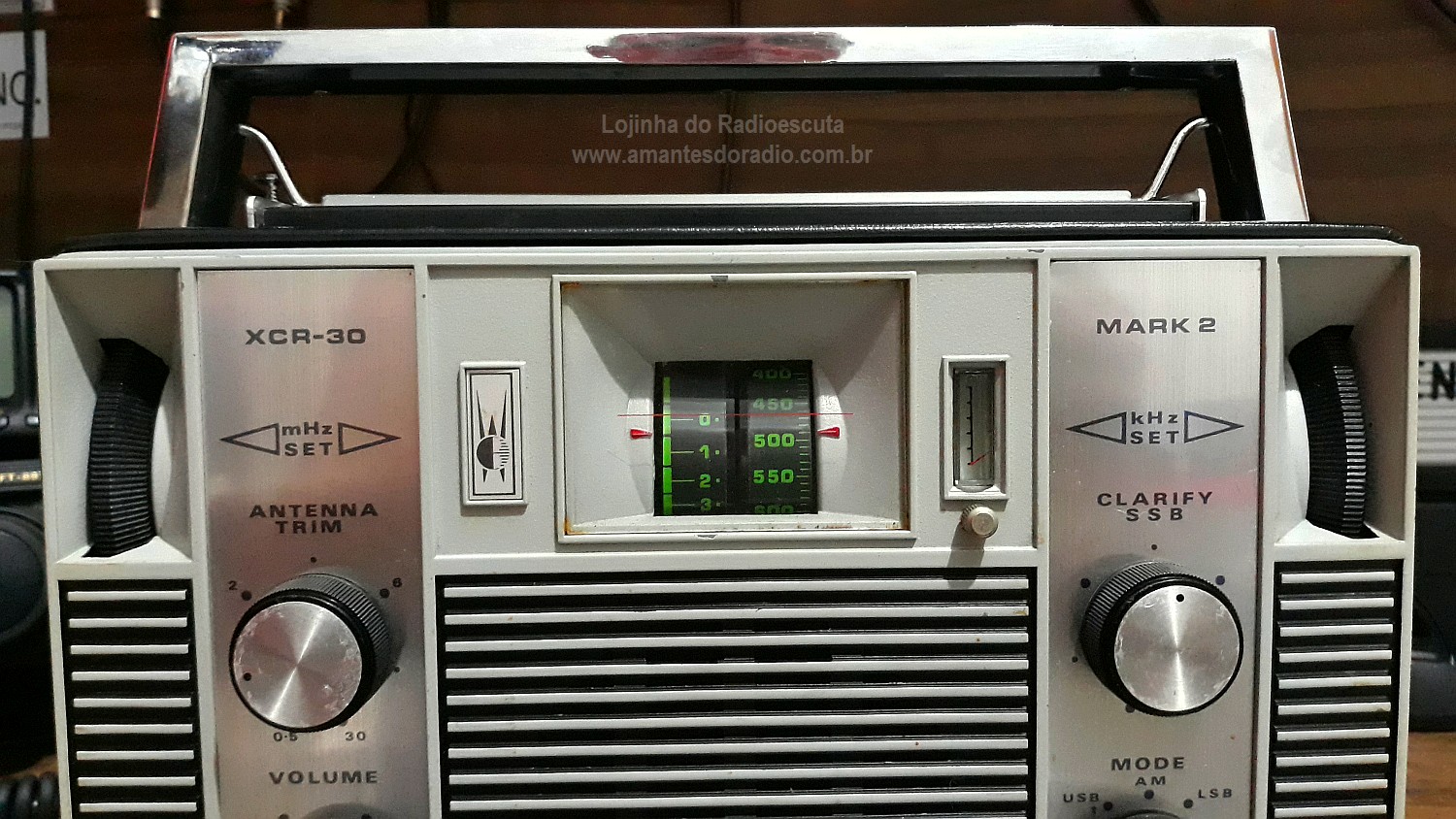

Grandes mostradores mecânicos são usados ​​para ler a frequência. Existem muitas bobinas de filtro passa-banda e aparadores que precisam ser ajustados. Era de fato um rádio bastante complexo, com muitas partes mecânicas.

Explicação do receptor e do loop de Wadley.
Em princípio, é um receptor de 2 a 3 MHz. A banda inteira de 0 MHz a 31 MHz é convertida nessa faixa de frequência em etapas de 1 MHz.
O oscilador de frequência variável (VFO) deve ser ajustado perto de 45,5, 46,5, 47,5, ...... 73,5, 74,5, 75,5 MHz, dependendo da faixa de 1 MHz entre 0 MHz e 31 MHz que você deseja receber. No misturador passivo 1, esse intervalo de 1 MHz desejado é convertido no 1º IF de 45 MHz (44,5 - 45,5 MHz). No misturador passivo 2, um harmônico do gerador harmônico de 1 MHz também é convertido com esse sinal VFO em um amplificador de 42,5 MHz. No misturador passivo 3, esse sinal de 42,5 MHz converte o 1º IF para baixo em 2 - 3 MHz, a faixa de sintonia de 1 MHz do receptor básico.
Se o VFO der um pouco de frequência, o 1º sinal IF e 42,5 MHz também deriva com o mesmo valor, mas a diferença (sinal 2 - 3 MHz) não muda! Portanto, a estabilidade do sinal de saída de 2 - 3 MHz do misturador passivo 3 depende apenas da estabilidade do oscilador de cristal de 1 MHz!


Desempenho
Para um receptor portátil, o desempenho é bom. Você pode receber 95% do wat que deseja ouvir. E certamente não é um consumidor de bateria, portanto, um receptor perfeito para uso portátil! Mesmo quando comparado aos receptores portáteis modernos, é um dos melhores que existem, embora a técnica seja antiga.
Um problema, no entanto, é que o 1º IF possui 1 MHz de largura, todos os tipos de sinais fortes estão presentes e misturados no 1º IF e no 1º e 2º mixer. Portanto, a faixa dinâmica e a intermodulação não são tão boas quanto as de um receptor de estação base moderno com um filtro estreito após o 1º misturador. No entanto, isso não é tão importante para um receptor portátil com uma antena telescópica.
A estabilidade é boa o suficiente para SSB, mas não tão boa quanto a de um receptor com tecnologia DDS e PLL. Isso se deve ao fato de o VFO e o BFO do receptor básico de 2 a 3 MHz serem osciladores L / C de execução livre. A escala de frequência analógica não é tão precisa quanto um display digital.
Mas o receptor foi projetado para uso portátil e não deve ser comparado com um receptor de estação base para uso no barraco. Eu sempre fiquei muito satisfeito com o desempenho. Com a adição da antena externa de ferrite, também é um excelente receptor para ondas médias, mesmo em ambientes fechados!
