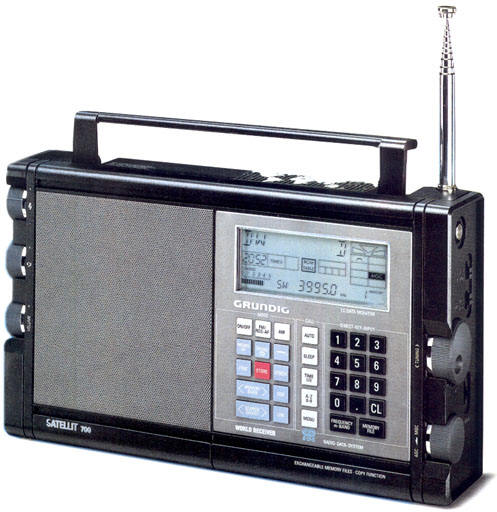

satellit 700

O último receptor de luxo a ser fabricado e produzido genuinamente pela GRUNDIG, o Satellit 700 foi elaborado com a máxima tecnologia disponível para a sua época, tanto que era considerado um rádio futurista e até os dias de hoje o Satellit 700 impressiona tanto pela performance, beleza bem como pela quantidade de recursos.

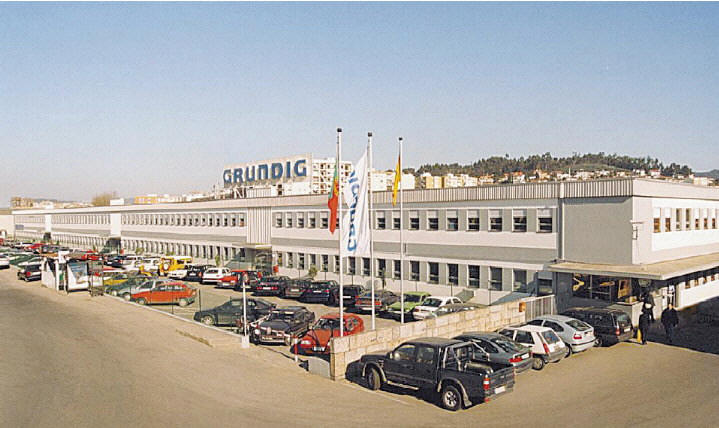

Foram produzidos aproximadamente 50.000 unidades do GRUNDIG Satellit 700 isso durante 4,5 anos de sua produção que iniciou em NOV/1991 e se encerrou em ABR/1996 na fábrica da Grundig em Portugal na cidade de Braga.

O modelo Satellit 700 seguiu o mesmo design e layout do seu irmão mais velho o Satellit 500 de forma que na parte física são muito parecidos... Mais esta semelhança fica mesmo apenas na parte física, pois na parte técnica o Satellit 700 em muito superior ao seu irmão mais velho.

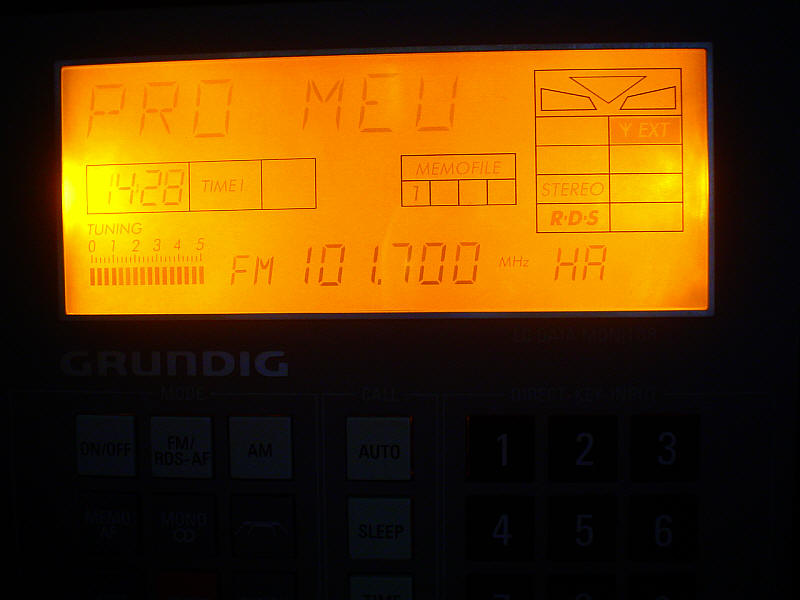

RDS - O Satellit 700 conta com sistema de RDS ( Radio Data System ) que permite ao ouvinte ler no visor de LCD do rádio, mensagens de texto que são enviadas pelas emissoras de FM que possuem sistema de RDS. Assim o ouvinte lê na tela do Satellit 700 mensagens com o nome da rádio, telefones de contato, informações do transito, nome da música e do cantor, promoções, e etc... Aqui no Brasil em especial em São Paulo temos várias emissoras de FM que utilizam o sistema de RDS. O satellit 700 possui um recurso exclusivo e interessante que possibilita medir a intensidade do sinal digital do RDS, permitindo que o ouvinte possa encontrar a melhor posição da antena para decodificação perfeita do sinal de RDS.

Detector Syncrono - É um recurso extremamente útil encontrado apenas em rádios e receptores mais sofisticados e portanto mais caros. O Detector Syncrono serve para eliminar interferências e minimizar os efeitos de fadiga do sinal ( fadding ) permitindo assim uma escuta mais suave em modo AM e também com sinal mais estável e limpo. Este sistema detector syncrono que até então em rádio portátil só era encontrado nos modelos da SONY ICF-2010 e 2001D, agora passava a ser encontrado também no Satellit 700.

MEMÓRIA RAM - 512 Memórias divididas em 64 bancos alfa-numéricos que lhe permitem nomear com letras, números e caracteres especiais possibilitando assim uma organização perfeita de todas as memórias. O Satellit 700 ainda conta com um sistema exclusivo de expansão de memória que por meio de 3 slots externo podemos adicionar novos chips de memória RAM. Cada chip de memória comporta até 512 memórias, assim se o satellit 700 estiver com seus 3 chips adicionais de memória RAM ( memofiles ) ele pode chegar a trabalhar com um total de até 2.048 memórias e 256 bancos. Como esses Chips de memória RAM são de memórias não volátil ( não apagam quando sem energia ) , podemos ter vários chips tendo-se assim um número ilimitado de memórias.

MEMÓRIA ROM ou ROM TABLE - O Satellit 700 ainda conta com memórias ROM ( aquelas que não podem ser pagadas ) com várias emissoras pré-programadas de fábrica.

Dentre os pontos que merecem destaque:

  • Potência de áudio 1,5 Watts ou 3Watts se utilizado um segundo alto falante externo.

  • Controles independentes de Grave e Agudo.

  • Controle de AGC automático ou manual.

  • Função de Preselector - Possibilita ajustar o Front-End para o máximo de recpção

  • 2 Filtros de seletividade Wide  e Narrow.

  • 2 Relógios sendo um para hora local e outro para hora mundial além de timer e sleep

  • Autonomia de até 90 horas de uso contínuo com pilhas alcalinas

  • Dupla conversão

  • Visor LCD Multifunção que mostra todo o estado do rádio

  • Entrada para antena externa AM e FM

  • Atenuador

  • Carregador embutido

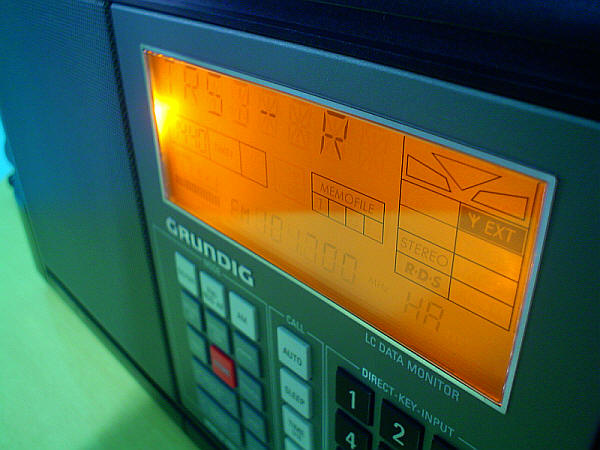

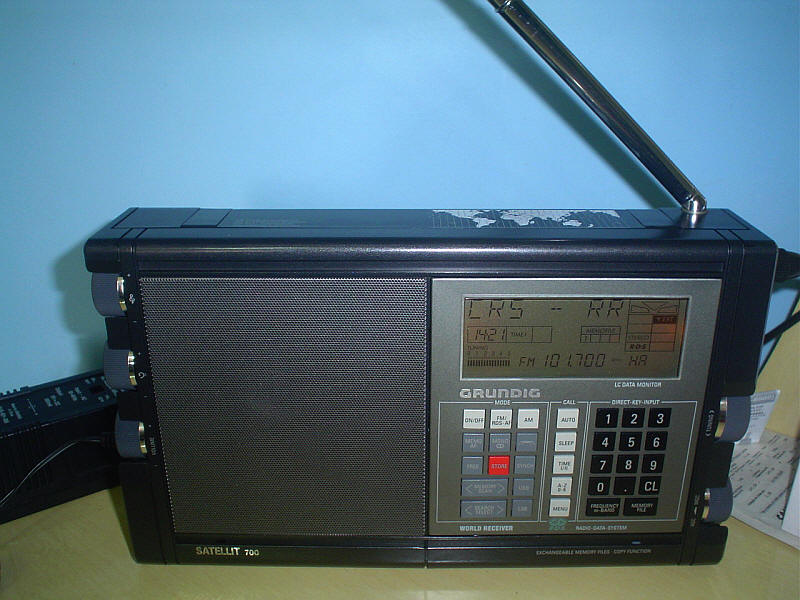

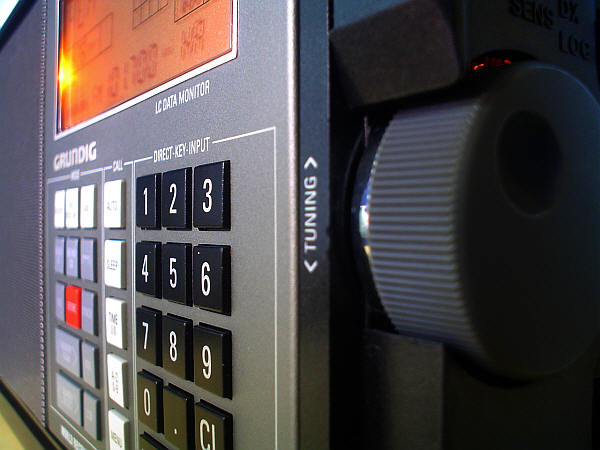

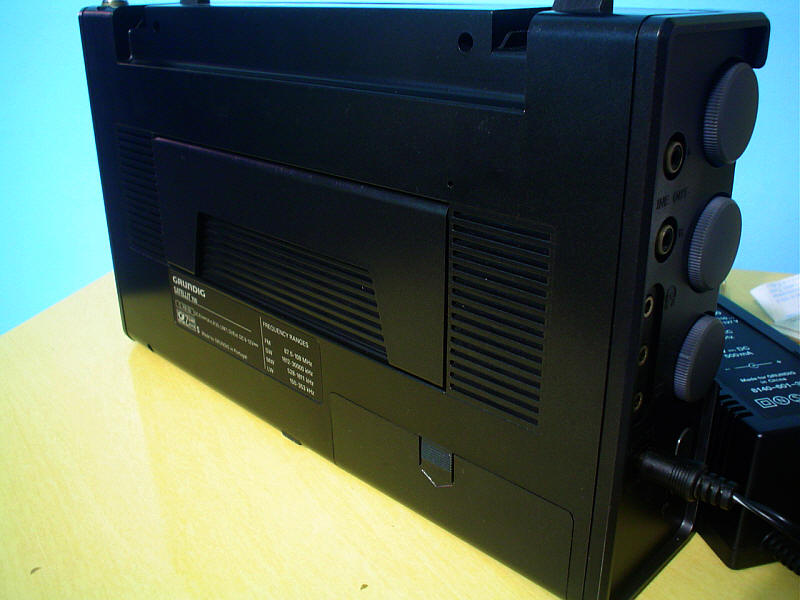

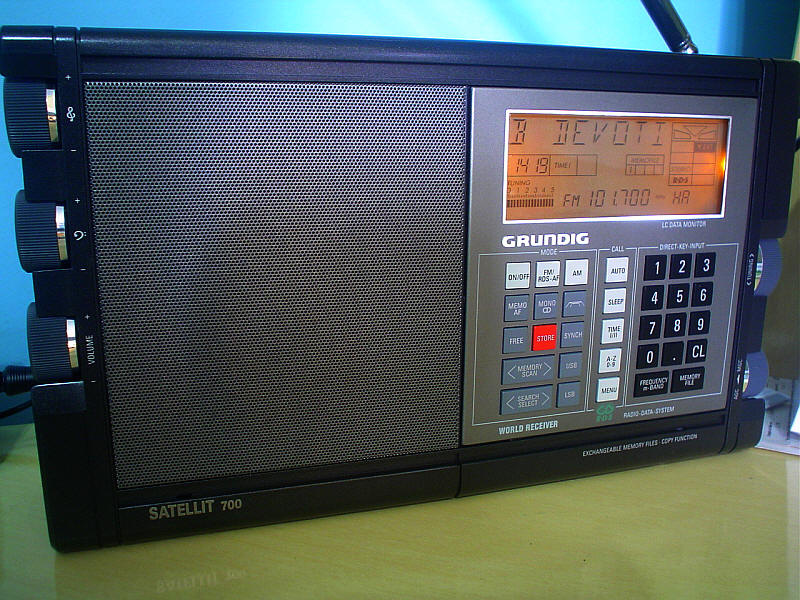

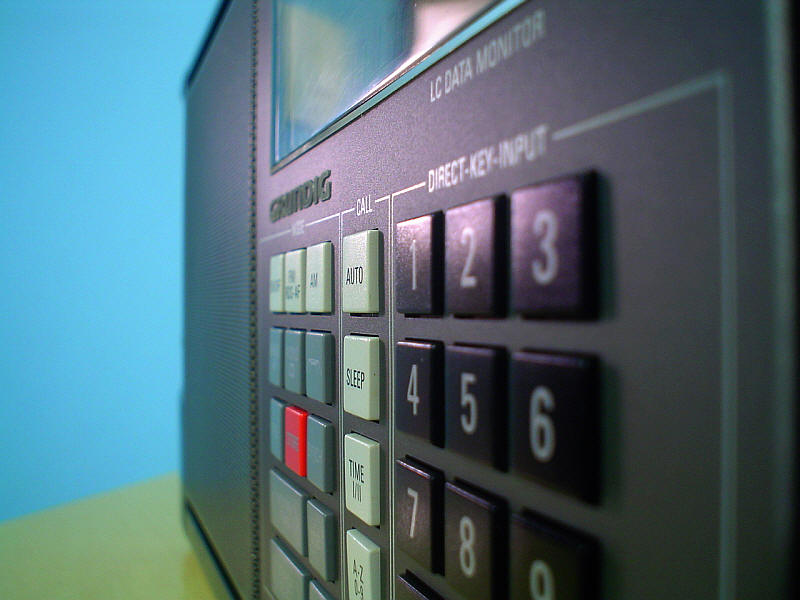

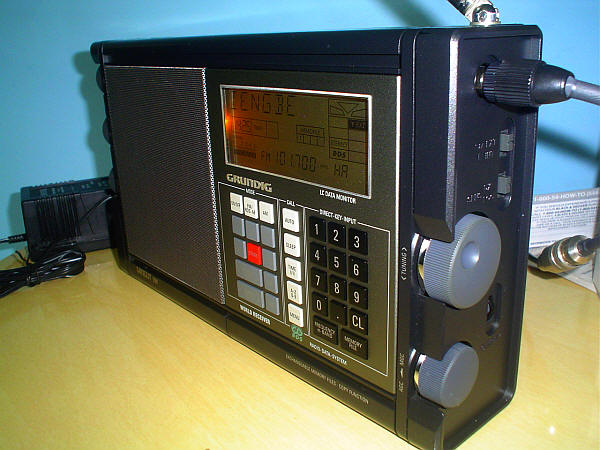

Fotos do GRUNDIG SATELLIT 700 da minha coleção
Clique nas fotos menores para ampliar

Acompanham o produto:

  • 02 Manuais originais Multi lingual

  • 01 Guia rápido

  • 01 Fonte original bi-volt 110V/220V

  • 03 Chips RAM memofile ( opcional que amplia as memórias em 2056 memórias ).


Video Escuta com este GRUNDIG SATELLIT 700
09/10/2009 LRA-36 Antartida - Base Militar Argentina Esperanza











Specification:

Styling:

    Similar in size to the 300 & 400, this set shares the 500's styling, with the audio controls moved from centre stage to the left side, clever design making them accessible from the front or the side. This resulted in the front of the 500 & 700 having 3 main areas, instead of the 4 on the 300 & 400.

    The speaker grille still took up most of the left side, with an identical layout of keys to the 500, though some of the functions have changed. and the  LCD display caters for an even bigger range of functions.

    Thus the styling stands out from any other radio, with one exception: The 500 though much different inside, and darker coloured, it looks much the same.

Country of manufacture: Portugal.

Size: 178mm high x 304mm wide x 66mm deep.

Weight (excluding batteries): 1.8 kg.

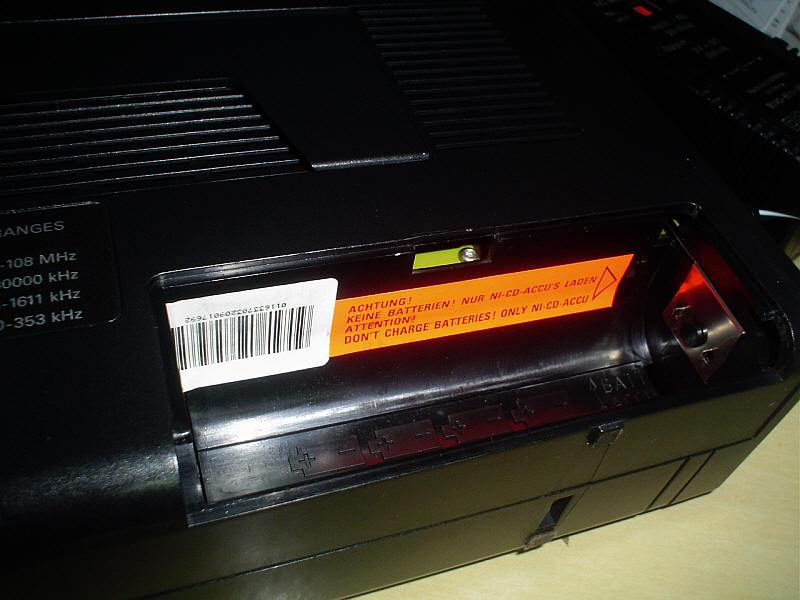

Power supply:

    Internal; 4 x D cells, 6V, or 4 x rechargeable D cells, 4.8V.
    External; 9-12V DC, NR90  100-127V/220-240V mains unit is included. NiCD charger built into set, charges if switch in battery compartment set to "ACCU" and external power supply connected, even if set switched off. "ACCU" flag appears on LCD display if switch set for  recharging.

Battery meter:

    Yes, in LCD panel, displays for 10 seconds after switch on when powered by batteries. Does not display when powered externally.

Tuning method: Digital PLL synthesizer

Tuning options:

    Tuning knob
    Slew key
    Auto-search (FM)
    Auto-scan (AM)
    Direct keying-in of frequencies and SW metre-bands, (LW/MW/SW frequencies can be entered in kHz or MHz, FM in MHZ only)
    9 broadcaster/96 frequency ROM table (22 broadcaster/120 frequency in USA mode)
    User programmable presets (See below)
    Manual or automatic ROM/memory scan
    SW metre-band skip.

Wavebands:

    FM 87.5-108 mHz, tuning steps 25kHz.

    LW 150-353.9 kHz, modes: AM/USB/LSB/Synchronous detection; tuning steps 9kHz (scan), 1kHz (manual tuning), 100Hz (manual SSB/Synch). Bandwidth. Automatic/Manual Gain Control.

    MW 528-1611.9 kHz
    , modes: AM/USB/LSB/Synchronous detection; tuning steps 9kHz (switchable to 10kHz for use in the USA) (scan), 1kHz (manual tuning), 100Hz (manual SSB/Synch). Bandwidth. Automatic/Manual Gain Control.

    SW 1612-30000
    .9kHz, modes: AM/USB/LSB/Synchronous detection; tuning steps 5kHz (scan, within metre bands only), 1kHz (manual tuning), 100Hz (manual SSB/Synch). Bandwidth. Automatic/Manual Gain Control.

IF's:

    FM; 10.7 MHZ
    AM; 54.5 MHz & 450 kHz. (Dual conversion)

Station memories: Yes;

    512, Memofile 1 is factory fitted, in tables of 8, stores mode, bandwidth and mono/stereo where appropriate, with 8 character user input alphanumeric name assignment, for LW/MW/SW, and Non-RDS FM stations, automatically saves RDS name to memory where available.

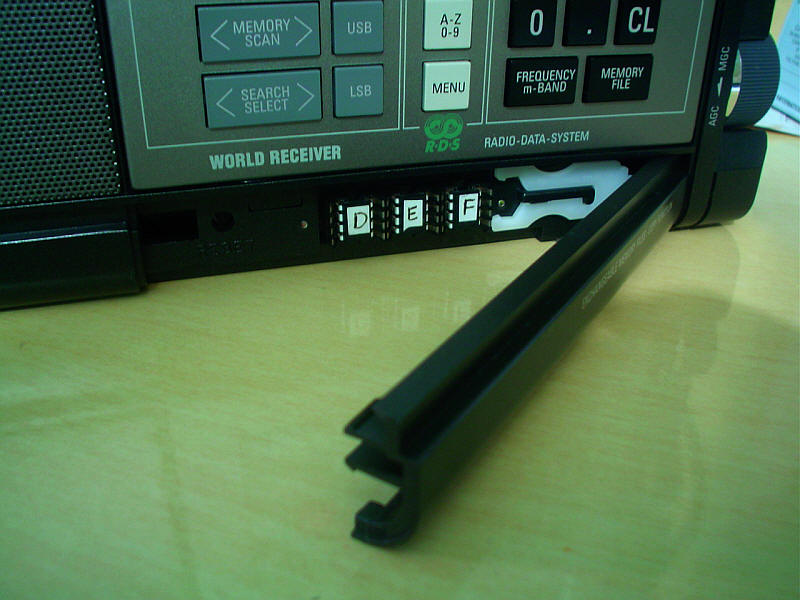

    3 expansion sockets for memofile
    16kB memory chips, each with a further 512 frequencies, giving 2048 in total. (Memofile chips can also be used to create customised scrolling text in Demonstration mode.)
    96 frequency ROM table. (120 frequency in USA mode)

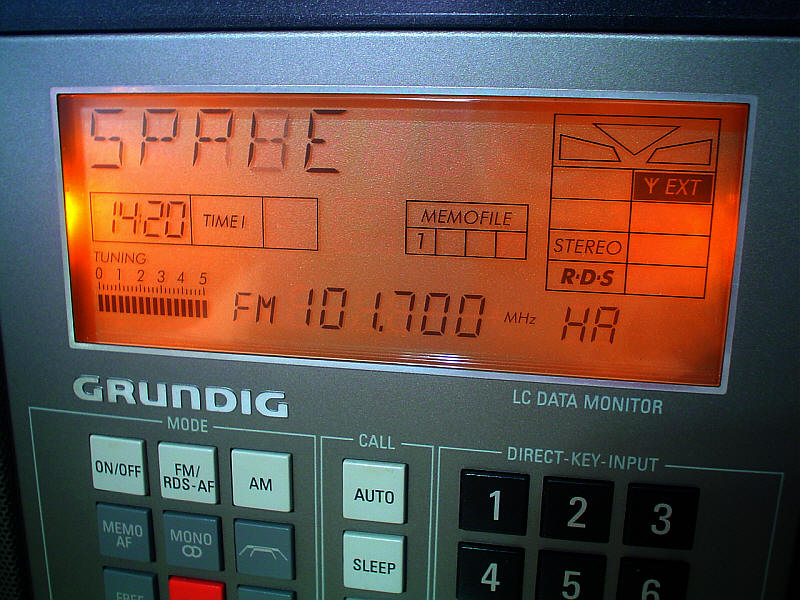

Tuning meter: Yes, 16 segment LCD. Also acts as RDS error rate bar graph.

Local/DX switch: Yes, "LOC" flag appears on LCD display if switch set for local reception.

Aerials: Ferrite rod for LW & MW, Telescopic for FM & SW, with internal pre-amp for SW.

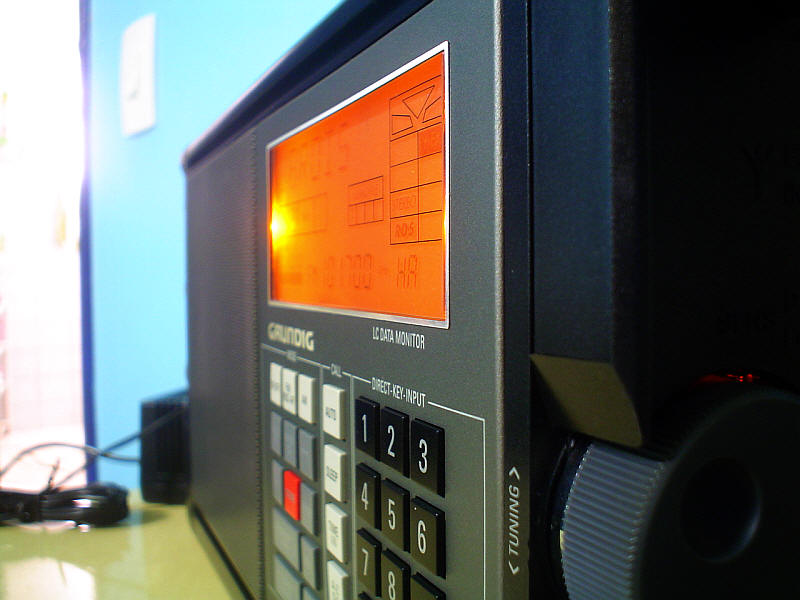

Dial illumination: Yes, full LCD display when set switched on, left side of LCD display only when switched off (for clock);

    Battery;  Manually switched on for 10 seconds using LOCK switch.

    External power; Menu selectable lighting options, permanent even when switched off, or as battery mode.

Mono selector: Yes, with LCD indicators showing status thus:

    "Stereo" = Stereo signal being received.
    "Mono" = Mono selected via keypad.
    Neither showing = Stereo decoder in circuit, but no stereo signal being received.

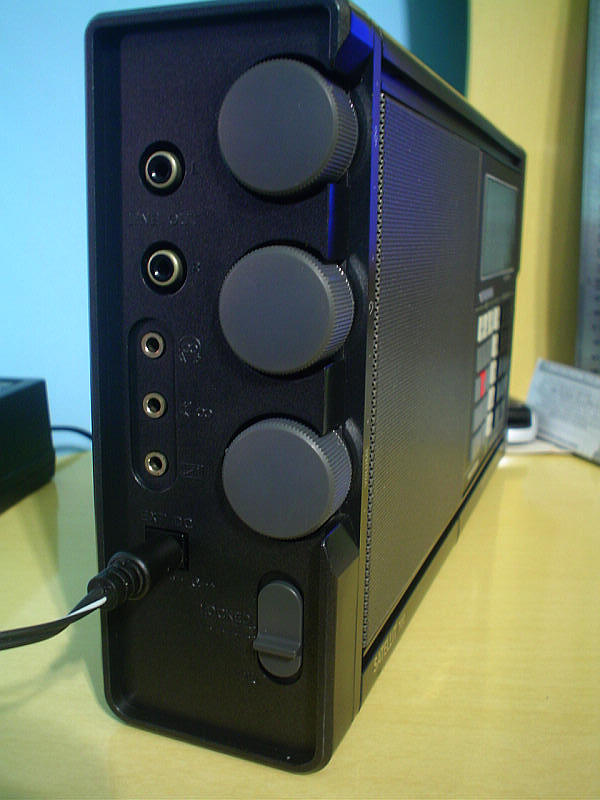

Sockets:

    Inputs;

      DC 9-12V
      Aerial (all wavebands). Switch selectable on SW & FM, "EXT" flag appears on LCD display if switch set for external aerial.

    Outputs;

      Stereo Line-out, 2 x phono sockets.
      Stereo headphone (activated Stereo decoder if FM in use). Can also be used for cassette recording in stereo, in addition to line-out sockets.
      External speakers.
      Remote timer switching for external tape recorder, 3.5mm 3-contact, (sleeve common, ring open when timer on, tip closed when timer on)

Output power:

    Mains operation; 2 x 1.5W RMS.
    Battery operation;  2 x 1W RMS

Speaker: 4 inch dia.

Tone control: Bass, Treble.

Clock/Timer:

    2 x 24 hour clocks, either one displayed full time, with toggle key to select.
    2 x user programmable timer settings for on, off, station (memory or manual tuned).
    Sleep timer, programmable in 10 minute steps up to 60 minutes.
